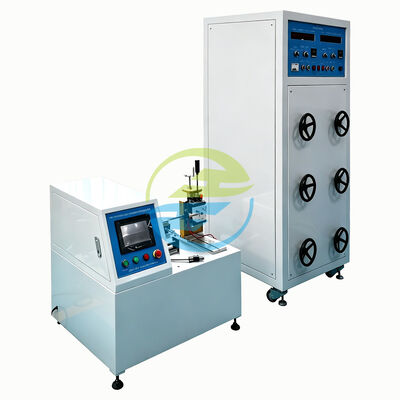

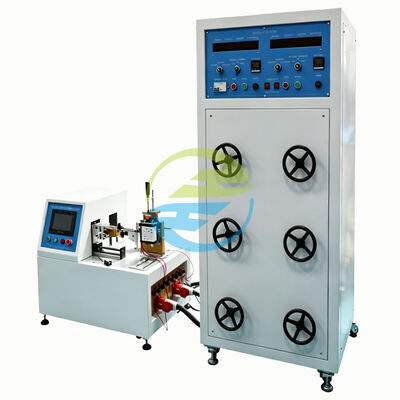

Σύστημα Δοκιμής Ικανότητας Διακοπής & Κανονικής Λειτουργίας Πρίζας Τριφασικής — IEC 60884-1 IEC 60669-1 Ολοκληρωμένη Πλατφόρμα Δοκιμής Φορτίου RLC με Συγχρονισμένο Έλεγχο PLC

Ονομασία μάρκας:	HongCe
Αριθμός μοντέλου:	HC9910C+9914C
MOQ:	1 σετ
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	1 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή προϊόντων

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

Calibration certificate(cost additional)

Αριθμός σταθμών:

3 σταθμοί, επεκτάσιμοι σε 6

Αρχιτεκτονική Ελέγχου:

Βιομηχανικό PLC (S7-1200 CPU 1214C)

Κύρια είσοδος ισχύος:

AC 380V ±10%, 50Hz, τριφασικό 5-σύρμα

Θάλαμος φόρτωσης RLC:

15 kVA, εύρος PF 0,3-0,98, ±0,02 σταθερότητα

Δοκιμαστική τάση:

0-300V AC, ±0,5% ακρίβεια

Ρεύμα δοκιμής:

0-30A AC, ±1% ακρίβεια

Σύστημα κίνησης:

Σερβοκινητήρας AC, 200W, 3000 RPM

Ποσοστό κύκλων:

1-30 κύκλοι ανά λεπτό

Συσκευασία λεπτομέρειες:

Θήκη από κόντρα πλακέ εξαγωγικής ποιότητας με ένθετο αφρού υψηλής πυκνότητας, φράγμα υγρασίας σφραγι

Επισημαίνω:

Τριφασικό Σύστημα Δοκιμής Κανονικής Λειτουργίας

Σύστημα Δοκιμής Κανονικής Λειτουργίας με Συγχρονισμένο Έλεγχο PLC

Περιγραφή προϊόντων

Σύστημα Δοκιμής Ικανότητας Διακοπής & Κανονικής Λειτουργίας Πρίζας Τριών Φάσεων

Επισκόπηση Προϊόντος

Το Σύστημα Δοκιμής Ικανότητας Διακοπής και Κανονικής Λειτουργίας της HongCe παρέχει ολοκληρωμένες λύσεις δοκιμών για κατασκευαστές ηλεκτρικών αξεσουάρ και εργαστήρια πιστοποίησης. Αυτή η ενσωματωμένη πλατφόρμα συνδυάζει την ακριβή μηχανική κυκλική κίνηση με ενσωματωμένη τεχνολογία θαλάμου φορτίου RLC, όλα ελεγχόμενα από ένα ενιαίο βιομηχανικό PLC για συγχρονισμό σε επίπεδο μικροδευτερολέπτων μεταξύ της μηχανικής κίνησης και της εφαρμογής ηλεκτρικού φορτίου.

Καινοτομία Πυρήνα: Η ενοποιημένη αρχιτεκτονική ελέγχου PLC εξαλείφει τις προκλήσεις συγχρονισμού μεταξύ μηχανικών και ηλεκτρικών τομέων, διασφαλίζοντας ακριβή εφαρμογή φορτίου κατά την εμπλοκή και αποσύνδεση επαφών — κρίσιμο για έγκυρα δεδομένα δοκιμής ικανότητας διακοπής.

Βασικά Χαρακτηριστικά Προϊόντος

Ενσωματωμένος Θάλαμος Φορτίου RLC: Ηλεκτρονικά μεταγωγικοί αντιστάτες, επαγωγικοί και χωρητικοί θάλαμοι φορτίου με συμπαγείς ρελέ για αθόρυβη λειτουργία χωρίς τόξο και συνεχή ρύθμιση συντελεστή ισχύος από 0,3 έως 0,98
Ενοποιημένος Έλεγχος PLC: Ένα ενιαίο βιομηχανικό PLC διαχειρίζεται την κίνηση του σερβοκινητήρα, την εναλλαγή φορτίου, την παρακολούθηση του συντελεστή ισχύος και τη συλλογή δεδομένων με συγχρονισμό σε επίπεδο μικροδευτερολέπτων
Τρεις Ανεξάρτητοι Σταθμοί Δοκιμών: Δυνατότητα παράλληλης δοκιμής για διαφορετικούς τύπους δειγμάτων με ανεξάρτητες μηχανικές μονάδες, ηλεκτρικά φορτία και κανάλια μέτρησης
Αυτόματη Αντιστάθμιση Συντελεστή Ισχύος σε Πραγματικό Χρόνο: Συνεχής παρακολούθηση και αυτόματη ρύθμιση διατηρεί τον στόχο PF εντός ±0,02 καθ' όλη τη διάρκεια εκτεταμένων δοκιμών
Θάλαμος Ατμοσφαιρικής Πίεσης 106 kPa: Σφραγισμένο περίβλημα διατηρεί τυποποιημένες συνθήκες δοκιμής σύμφωνα με τις απαιτήσεις του IEC 60884-1 Παράγραφος 20
Λήψη Κυματομορφής Υψηλής Ταχύτητας: Δειγματοληψία 1 MS/s με αυτοματοποιημένη ανάλυση παραμέτρων μέγιστου ρεύματος, διάρκειας τόξου, ενέργειας τόξου και αναπήδησης επαφής
Ολοκληρωμένα Συστήματα Ασφαλείας: Αλληλοσυνδεόμενοι θάλαμοι δοκιμών, εφεδρικά κυκλώματα έκτακτης διακοπής, ηλεκτρική προστασία και θερμική παρακολούθηση
Ακολουθίες Δοκιμών Πολλαπλών Φάσεων: Δοκιμές βασισμένες σε συνταγές με έως και 20 διαδοχικές φάσεις και αυτόματες μεταβάσεις μεταξύ διαφορετικών μηχανικών και ηλεκτρικών παραμέτρων
Αρθρωτή Αρχιτεκτονική: Επεκτάσιμη σε 6 σταθμούς δοκιμών με αναβαθμίσιμο firmware PLC και χωρητικότητα φορτίου

Λειτουργίες Δοκιμών

Ικανότητα Διακοπής IEC 60884-1 Παράγραφος 20: 50 κύκλοι σε 1,1× ονομαστική τάση, ονομαστικό ρεύμα, cos φ ≥0,6
Κανονική Λειτουργία IEC 60884-1 Παράγραφος 21: 5.000 κύκλοι (≤16A) ή 2.500 κύκλοι (>16A-32A) σε ονομαστική τάση και ρεύμα
Λειτουργία Διακόπτη IEC 60669-1 Παράγραφος 19: 40.000 κύκλοι (≤16A) ή 20.000 κύκλοι (>16A) υπό ηλεκτρικό φορτίο
Ικανότητα Ενεργοποίησης/Διακοπής IEC 60669-1 Παράγραφος 20: 200 κύκλοι σε 1,1× ονομαστική τάση, 1,25× ονομαστικό ρεύμα, cos φ 0,3
Δοκιμή Προφίλ Προσαρμοσμένου Φορτίου: Παράμετροι ορισμένες από τον χρήστη για πρωτόκολλα ειδικά για το προϊόν και δοκιμές επιταχυνόμενης ζωής
Διαδοχικές Δοκιμές Πολλαπλών Προτύπων: Αυτοματοποιημένες αλυσιδωτές ακολουθίες δοκιμών που καλύπτουν πολλαπλά πρότυπα με ρυθμιζόμενα σημεία παύσης

Συμμόρφωση με Διεθνή Πρότυπα

Πρότυπο	Παράγραφος(οι)	Βασικές Παράμετροι Δοκιμής
IEC 60884-1:2013	Παράγραφος 20, Σχήμα 16	Ικανότητα διακοπής: 50 κύκλοι σε 1,1× ονομαστική τάση, ονομαστικό ρεύμα, cos φ 0,6 σε 106 kPa
IEC 60884-1:2013	Παράγραφος 21, Πίνακας 18	Κανονική λειτουργία: 5.000 κύκλοι (≤16A), 2.500 κύκλοι (>16A-32A) σε ονομαστικές παραμέτρους
IEC 60669-1:2017	Παράγραφος 19, Σχήμα 12	Λειτουργία διακόπτη: 40.000 κύκλοι (≤16A), 20.000 κύκλοι (>16A) με ενεργοποίηση σε cos φ 0,8, διακοπή σε cos φ 0,6
IEC 60669-1:2017	Παράγραφος 20, Πίνακες 9-10	Ικανότητα ενεργοποίησης/διακοπής: 200 κύκλοι σε 1,1×V, 1,25×I, cos φ 0,3
GB/T 2099.1-2008	Παράγραφοι 20, 21	Κινεζικό εθνικό πρότυπο ισοδύναμο με το IEC 60884-1
BS 1363-1:2023	Παράγραφοι 19, 20	Βρετανικό πρότυπο για πρίζες/φις 13A με ειδικές απαιτήσεις αντοχής

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Σταθμοί Δοκιμών	3 ανεξάρτητοι σταθμοί, επεκτάσιμοι σε 6
Σύστημα Ελέγχου	Βιομηχανικό PLC (S7-1200 CPU 1214C) με οθόνη αφής HMI 10 ιντσών
Είσοδος Τροφοδοσίας	AC 380V ±10%, 50Hz, τριφασικό, μέγιστο 15 kVA
Θάλαμος Φορτίου RLC	Συνολική χωρητικότητα 15 kVA, εύρος PF 0,3-0,98 με ανάλυση 0,01
Τάση Δοκιμής	0-300V AC, ακρίβεια ±0,5%
Ρεύμα Δοκιμής	0-30A AC, ακρίβεια ±1%
Σύστημα Κίνησης	Σερβοκινητήρας AC με κωδικοποιητή 17-bit, διαδρομή 0-100mm
Ρυθμός Κύκλου	1-30 κύκλοι ανά λεπτό, προγραμματιζόμενος ανά σταθμό
Λήψη Κυματομορφής	Δειγματοληψία 1 MS/s, ανάλυση 12-bit, αυτοματοποιημένη ανάλυση
Διαστάσεις	Πάγκος δοκιμών: 1600×900×1700mm, Θάλαμος φορτίου: 800×800×1800mm
Βάρος	Περίπου 800 kg συνολικά
Πιστοποιήσεις	Σήμανση CE (LVD + EMC), ISO 9001:2015 QMS

Συμβατά Αντικείμενα Δοκιμής

Οικιακά φις και πρίζες: BS 1363 (UK), CEE 7/IV Schuko, NEMA 5-15/5-20 (US), AS/NZS 3112 (AU/NZ), GB 1002/2099 (China)
Διακόπτες για οικιακές εγκαταστάσεις: 1-πολων, μονής/διπλής πολικότητας, ονομαστικής ισχύος 10A-45A
Βιομηχανικά φις και πρίζες: IEC 60309-1/-2, 16A/32A, IP44/IP67
Συνδέσεις συσκευών: IEC 60320 C13/C14, C15/C16, C19/C20
Έξυπνες πρίζες και πρίζες με δυνατότητα IoT με εναλλαγή ρελέ
Πρίζες φόρτισης USB με είσοδο δικτύου AC

Πλεονεκτήματα Βασικής Τεχνολογίας

Εναλλαγή Ηλεκτρονικής Τράπεζας Φορτίου: Η αρχιτεκτονική συμπαγών ρελέ εξαλείφει τη φθορά των μηχανικών επαφέων, παρέχοντας διάρκεια ζωής >10 εκατομμυρίων κύκλων έναντι ~100 χιλιάδων για τους επαφείς

Αυτόματη Αντιστάθμιση Συντελεστή Ισχύος σε Πραγματικό Χρόνο: Η συνεχής παρακολούθηση και ρύθμιση διατηρεί ακρίβεια PF ±0,02, αντισταθμίζοντας την απόκλιση θερμοκρασίας κατά τη διάρκεια εκτεταμένων δοκιμών

Ενοποιημένος Μηχανο-Ηλεκτρικός Συγχρονισμός: Ένα ενιαίο PLC διασφαλίζει την εφαρμογή φορτίου στις ακριβείς στιγμές εμπλοκής και αποσύνδεσης επαφής

Εργοστάσιο Πηγής HongCe έναντι Εμπορικών Εταιρειών

Κριτήριο Αξιολόγησης	HongCe — Εργοστάσιο Πηγής	Τυπική Εμπορική Εταιρεία
Επιχειρηματικό Μοντέλο	Άμεσος κατασκευαστής με εσωτερικό σχεδιασμό, μηχανική και παραγωγή	Ενδιάμεσος μεταπωλητής εξοπλισμού από άγνωστα εργοστάσια
Τιμολόγηση	Τιμές απευθείας από το εργοστάσιο με διαφανή δομή κόστους	15-30% ενδιάμεσο περιθώριο κέρδους με περιορισμένη ευελιξία έκπτωσης
Τεχνική Υποστήριξη	Άμεση επικοινωνία μηχανικού με μηχανικό με εξειδίκευση στην εφαρμογή	Προσωπικό πωλήσεων με περιορισμένες τεχνικές γνώσεις, εξαρτώμενο από τους προμηθευτές
Έλεγχος Ποιότητας	Εσωτερική διαδικασία QC πέντε σταδίων με πλήρη τεκμηρίωση	Βασίζεται στον QC του εργοστασίου προμήθειας, η ποιότητα ποικίλλει μεταξύ των αποστολών
Υπηρεσία Μεταπωλήσεων	Εγγύηση 12 μηνών, δωρεάν υποστήριξη εφ' όρου ζωής, εγγύηση ανταλλακτικών 5 ετών	Η εγγύηση εξαρτάται από τον προμηθευτή, η διαθεσιμότητα ανταλλακτικών δεν είναι εγγυημένη

Διαδικασία Ελέγχου Ποιότητας

Στάδιο QC	Δραστηριότητες Επιθεώρησης	Κριτήρια Αποδοχής
Στάδιο 1: Επιθεώρηση Υλικών	Επαλήθευση χημικής σύνθεσης, δοκιμή σκληρότητας, επαλήθευση διαστάσεων	Σύνθεση SUS304 σύμφωνα με ASTM A240, σκληρότητα ±2 HRC, φινίρισμα επιφάνειας Ra ≤1,6μm
Στάδιο 2: Επιθεώρηση Μηχανουργικής Κατεργασίας	Επιθεώρηση πρώτου άρθρου, επαλήθευση διαστάσεων, έλεγχος ποιότητας σπειρωμάτων	Ανοχή μετρητή ±0,005mm, ταξινόμηση εφαρμογής σπειρώματος 6H/6g σύμφωνα με ISO 965
Στάδιο 3: Επαλήθευση Συναρμολόγησης	Έλεγχος μηχανικής εφαρμογής, ηλεκτρική συνέχεια, δοκιμή ασφαλιστικών διακοπτών	Αντίσταση μόνωσης ≥100 MΩ, όλοι οι διακόπτες λειτουργικοί, χωρίς αφύσικη θέρμανση
Στάδιο 4: Λειτουργικές Δοκιμές	Εγκατάσταση 48 ωρών, επαλήθευση βαθμονόμησης, δοκιμή συστημάτων ασφαλείας	Όλες οι λειτουργίες εκτελούνται σωστά, βαθμονόμηση εντός ανοχής, θόρυβος ≤65 dB(A)
Στάδιο 5: Έλεγχος πριν την Αποστολή	Τελική οπτική επιθεώρηση, έλεγχος τεκμηρίωσης, επαλήθευση συσκευασίας	Χωρίς αισθητικά ελαττώματα, πλήρης τεκμηρίωση, σωστή συσκευασία

Σχετικός Εξοπλισμός Δοκιμών

Συχνές Ερωτήσεις

Είναι η HongCe γνήσιος κατασκευαστής με δικό της εργοστάσιο;

Ναι, η HongCe είναι γνήσιος κατασκευαστής εργοστασίου πηγής που λειτουργεί τη δική μας εγκατάσταση παραγωγής στην Guangdong της Κίνας. Πραγματοποιούμε μηχανουργική κατεργασία CNC, θερμική επεξεργασία, ακριβή λείανση, ηλεκτρική συναρμολόγηση και ολοκλήρωση συστημάτων κάτω από την ίδια στέγη. Καλωσορίζουμε επισκέψεις στο εργοστάσιο (δια ζώσης ή εικονικές) για να επαληθεύσουμε τις δυνατότητες παραγωγής μας.

Μπορεί η HongCe να προσαρμόσει τον εξοπλισμό για συγκεκριμένες απαιτήσεις;

Η προσαρμογή είναι μια βασική ικανότητα της HongCe. Η ομάδα μηχανικών μας μπορεί να τροποποιήσει τη μηχανική διαμόρφωση, τις ηλεκτρικές παραμέτρους, τα συστήματα ελέγχου, την τεκμηρίωση και τη φυσική διάταξη για να πληροί συγκεκριμένα εθνικά πρότυπα ή μοναδικές απαιτήσεις δοκιμών. Τυπικό χρονοδιάγραμμα προσαρμοσμένου έργου: 7-15 ημέρες για αναθεώρηση σχεδιασμού, 30-45 ημέρες για κατασκευή πρωτοτύπου.

Ποιος είναι ο τυπικός χρόνος παράδοσης παραγωγής σας;

Τα τυπικά μοντέλα αποστέλλονται εντός 15-25 εργάσιμων ημερών από την επιβεβαίωση της παραγγελίας. Ο προσαρμοσμένος εξοπλισμός απαιτεί συνήθως 30-45 εργάσιμες ημέρες. Οι επείγουσες παραγγελίες (7-10 ημέρες για τυπικά μοντέλα) είναι διαθέσιμες με επιπλέον χρέωση. Η αποστολή την ίδια ημέρα είναι διαθέσιμη για επείγοντα ανταλλακτικά μέσω διεθνούς express.

Παρέχετε εγκατάσταση και εκπαίδευση επί τόπου;

Προσφέρουμε δύο επίπεδα υποστήριξης: Επίπεδο 1 - Απομακρυσμένη Καθοδηγούμενη Εγκατάσταση (δωρεάν) με καθοδήγηση μέσω τηλεδιάσκεψης, και Επίπεδο 2 - Θέση σε Λειτουργία Επί Τόπου (προαιρετικό) με πρακτική εγκατάσταση, επαλήθευση βαθμονόμησης και προσαρμοσμένη εκπαίδευση χειριστή. Η υπηρεσία επί τόπου απαιτεί συνήθως 2-5 εργάσιμες ημέρες.

Τι κάλυψη εγγύησης παρέχετε;

Κάθε όργανο περιλαμβάνει 12μηνη ολοκληρωμένη εγγύηση που καλύπτει ανταλλακτικά, απομακρυσμένη διαγνωστική υποστήριξη και επισκευή στο εργοστάσιο όταν είναι απαραίτητο. Διατίθενται σχέδια επέκτασης εγγύησης (24 ή 36 μηνών). Παρέχουμε δωρεάν τεχνική υποστήριξη εφ' όρου ζωής για όλους τους αρχικούς αγοραστές.
