λεπτομέρειες για τα προϊόντα

Σπίτι Προϊόντα

Ονομασία μάρκας:	HongCe
Αριθμός μοντέλου:	HC-PST001
MOQ:	1 σετ
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T,L/C
Ικανότητα εφοδιασμού:	1 σύνολο ανά 2 μήνες

Λεπτομέρειες

Περιγραφή προϊόντων

Λεπτομέρειες

Τόπος καταγωγής:

Γκουανγκντόνγκ, Κίνα

Πιστοποίηση:

Calibration Certificate(cost additional)

Αριθμός σταθμών:

Δύναμη σερβο μηχανών:

200W

Ακρίβεια τοποθέτησης:

±0,1 χλστ

Εύρος εγκεφαλικού επεισοδίου:

0100mm

Γραμμική Ταχύτητα:

50-300 mm/s

Ποσοστό κύκλων:

30 κύκλοι/λεπτό

Εύρος αντίστασης επαφής:

0-200,0 mΩ

Επίπεδο θορύβου:

≤65 DB (Α)

Συσκευασία λεπτομέρειες:

Θήκη από κόντρα πλακέ εξαγωγικής ποιότητας με ένθετο αφρού υψηλής πυκνότητας, φράγμα υγρασίας σφραγι

Επισημαίνω:

IEC60884-1 Δοκιμαστής Αντοχής σε Κύκλους

Δοκιμαστής Αντοχής σε Κύκλους Έξι Σταθμών

Δοκιμαστής Αντοχής σε Κύκλους PLC

Περιγραφή προϊόντων

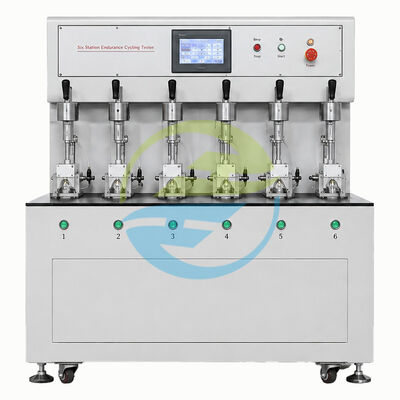

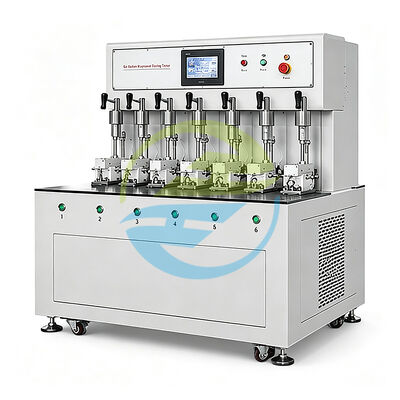

Δοκιμαστής Αντοχής Κύκλου Έξι Σταθμών με Σερβοκινητήρα PLC

Επισκόπηση Προϊόντος

Το Σύστημα Δοκιμής Κύκλου Ζωής Αντοχής Πρίζας Έξι Σταθμών Ελεγχόμενο από PLC αντιπροσωπεύει την 15+ετή εμπειρία της HongCe σε αυτοματοποιημένα συστήματα δοκιμών ηλεκτρικής ασφάλειας. Αυτό το σύστημα δοκιμών ακριβείας έχει σχεδιαστεί για να ικανοποιεί κάθε απαίτηση των Άρθρων 20 (Ικανότητα Διακοπής) και 21 (Κανονική Λειτουργία) του IEC 60884-1, των Άρθρων 19 (Κανονική Λειτουργία) και 20 (Ικανότητα Σύνδεσης και Διακοπής) του IEC 60669-1, και των αντίστοιχων εθνικών προτύπων, συμπεριλαμβανομένων των GB/T 2099.1, VDE 0620-1, BS 1363-1 και EN 60669-1.

Η αρχιτεκτονική κλειστού βρόχου με σερβοκινητήρα AC και ανάδραση από απόλυτο κωδικοποιητή διακρίνει το σύστημα από τους δοκιμαστές αντοχής χαμηλότερης κατηγορίας που χρησιμοποιούν βηματικούς κινητήρες ανοιχτού βρόχου, διασφαλίζοντας αποτελέσματα δοκιμών που αντέχουν στον έλεγχο των φορέων πιστοποίησης.

Βασικά Χαρακτηριστικά

Έξι Ανεξάρτητοι Σταθμοί Δοκιμών

Κάθε σταθμός λειτουργεί με πλήρη ανεξαρτησία — διαφορετικά μήκη διαδρομής, ταχύτητες, στόχοι αριθμού κύκλων, παράμετροι χρονισμού ON/OFF και κατώφλια ανίχνευσης βλαβών μπορούν να ρυθμιστούν ταυτόχρονα.

Βιομηχανικός Έλεγχος PLC

Βιομηχανικού βαθμού PLC με έγχρωμη οθόνη αφής HMI 7 ιντσών παρέχει ντετερμινιστικό έλεγχο σε πραγματικό χρόνο με διαισθητική διεπαφή χρήστη βασισμένη σε εικονίδια που δεν απαιτεί γνώσεις προγραμματισμού.

Σερβοκινητήρας Κλειστού Βρόχου

Σερβοκινητήρες AC 200W με απόλυτους κωδικοποιητές 17-bit (131.072 μετρήσεις ανά περιστροφή) παρέχουν ακρίβεια τοποθέτησης ±0.1mm, η οποία επαληθεύεται συνεχώς με ρυθμό ανανέωσης 1 kHz.

Ευέλικτα Εξαρτήματα Γρήγορης Αλλαγής

Πατενταρισμένο αρθρωτό σύστημα εξαρτημάτων με διεπαφές κινηματικής σύζευξης επιτρέπει την αλλαγή εξαρτημάτων χωρίς εργαλεία σε λιγότερο από 2 λεπτά ανά σταθμό, συμβατό με 15+ διεθνείς μορφές βυσμάτων/πριζών.

Ολοκληρωμένη Ανίχνευση Βλαβών

Πέντε ανεξάρτητες λειτουργίες ανίχνευσης ανά σταθμό: υπέρβαση αντίστασης επαφής, μηχανική υπερφόρτωση, παρακολούθηση ηλεκτρικής συνέχειας, απόκλιση θέσης και ανίχνευση ανωμαλίας ρυθμού κύκλου.

Αρχιτεκτονική Ασφάλειας Πολλαπλών Επιπέδων

Τέσσερα ανεξάρτητα επίπεδα προστασίας: ασπίδες ασφαλείας ανά σταθμό με μαγνητικές ασφάλειες, κεντρική διακοπή έκτακτης ανάγκης, ηλεκτρική προστασία και συστήματα θερμικής προστασίας.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Αριθμός Σταθμών Δοκιμών	6 σταθμοί, καθένας ανεξάρτητα ελεγχόμενος
Αρχιτεκτονική Ελέγχου	Βιομηχανικό PLC με έγχρωμη οθόνη αφής TFT HMI 7 ιντσών
Σύστημα Κίνησης (ανά Σταθμό)	Σερβοκινητήρας AC 200W, απόλυτος κωδικοποιητής 17-bit, κοχλίας ακριβείας κλάσης C5
Ακρίβεια Τοποθέτησης	±0.1mm (συνεχώς επαληθευόμενη στα 1 kHz)
Εύρος Διαδρομής	0-100mm ανά σταθμό, προγραμματιζόμενο σε βήματα 0.1mm
Εύρος Γραμμικής Ταχύτητας	50-300 mm/s ανά σταθμό, προγραμματιζόμενο σε βήματα 1 mm/s
Μέγιστος Ρυθμός Κύκλου	30 κύκλοι ανά λεπτό (ένας κύκλος = πλήρης εισαγωγή + εξαγωγή)
Μετρητής Κύκλων	Ηλεκτρονικός μετρητής 6 ψηφίων (0-999.999 κύκλοι) με μη πτητική μνήμη
Τάση & Ρεύμα Φορτίου Δοκιμής	30A/300V AC ανά σταθμό, μεταγωγή με συμπαγές ρελέ
Μέτρηση Αντίστασης Επαφής	Μέτρηση Kelvin 4 καλωδίων, 1.000A DC ±0.5%, εύρος 0-200.0 mΩ
Είσοδος Τροφοδοσίας	AC 220V ±10%, 50Hz ±1Hz, μονοφασικό, μέγιστο 2.5 kW
Επίπεδο Θορύβου	≤65 dB(A) σε απόσταση 1 μέτρου
Συνολικές Διαστάσεις	Περίπου 1800 × 900 × 1700 mm (Π×Β×Υ)
Καθαρό Βάρος	Περίπου 480 kg

Υποστηριζόμενα Διεθνή Πρότυπα

Πρότυπο	Άρθρο / Αναφορά	Περιγραφή Δοκιμής
IEC 60884-1:2013	Άρθρο 20, Σχήμα 16	Δοκιμή ικανότητας διακοπής για βύσματα και πρίζες - 50 κύκλοι λειτουργίας σε 1.1× ονομαστική τάση
IEC 60884-1:2013	Άρθρο 21, Σχήμα 16, Πίνακας 18	Δοκιμή αντοχής κανονικής λειτουργίας - 5.000 κύκλοι για ≤16A/250V, 2.500 κύκλοι για >16A έως 32A
IEC 60669-1:2017	Άρθρο 19, Σχήμα 12	Κανονική λειτουργία για διακόπτες - 40.000 κύκλοι λειτουργίας (≤16A/250V), 20.000 κύκλοι (>16A)
IEC 60669-1:2017	Άρθρο 20, Πίνακες 9-10	Ικανότητα σύνδεσης και διακοπής για διακόπτες - 200 κύκλοι λειτουργίας σε 1.1× ονομαστική τάση
IEC 61058-1:2016	Άρθρο 17	Μηχανική αντοχή για διακόπτες συσκευών - χωρίς ηλεκτρικό φορτίο
GB/T 2099.1-2008	Άρθρο 20, 21	Κινεζικό εθνικό πρότυπο - απαιτήσεις ικανότητας διακοπής και κανονικής λειτουργίας
VDE 0620-1:2021	Άρθρο 20, 21	Γερμανικό πρότυπο - απαιτήσεις αντοχής, ικανότητας διακοπής και αύξησης θερμοκρασίας
BS 1363-1:2023	Άρθρο 19, 20	Βρετανικό πρότυπο - ειδικές απαιτήσεις Ηνωμένου Βασιλείου για αντοχή και ικανότητα διακοπής

Πλεονεκτήματα Βασικής Τεχνολογίας

Τοποθέτηση Σερβοκινητήρα Κλειστού Βρόχου με Απόλυτη Κωδικοποίηση

Εξαλείφει τη βασική αιτία μη έγκυρων δεδομένων δοκιμών αντοχής παρέχοντας συνεχή επαλήθευση θέσης. Σε αντίθεση με τα συστήματα βηματικών κινητήρων ανοιχτού βρόχου που μπορούν να παρουσιάσουν απώλεια βημάτων υπό μεταβαλλόμενα φορτία, η αρχιτεκτονική σερβοκινητήρα κλειστού βρόχου διασφαλίζει ότι κάθε κύκλος εκτελείται με το βύσμα πλήρως εισαγμένο και σωστά τοποθετημένο.

Μέτρηση Αντίστασης Επαφής Kelvin Τεσσάρων Καλωδίων

Ανιχνεύει υποβάθμιση επαφής πριν από τη βλάβη χρησιμοποιώντας ακριβή μέτρηση Kelvin 4 καλωδίων που εξαλείφει σφάλματα παρασιτικής αντίστασης. Παρέχει ακρίβεια επιπέδου milliohm για ανάλυση τάσεων και έγκαιρη ανίχνευση φθοράς επαφών.

Αρθρωτό Σύστημα Εξαρτημάτων Κινηματικής

Μεγιστοποιεί την ευελιξία και ελαχιστοποιεί το χρόνο αλλαγής με αντικατάσταση εξαρτημάτων χωρίς εργαλεία σε λιγότερο από 2 λεπτά ανά σταθμό. Διατηρεί την επαναληψιμότητα τοποθέτησης εντός ±0.02mm μετά από κάθε αλλαγή εξαρτήματος.

Συμβατότητα Αντικειμένου Δοκιμής

Οικιακά και παρόμοιας χρήσης βύσματα (όλες οι διεθνείς μορφές εντός μηχανικής ικανότητας)
Σταθερές πρίζες (εσοχής και επιφανειακής τοποθέτησης, μονές και διπλές διαμορφώσεις)
Φορητές πρίζες και πολύπριζα
Συνδέσεις συσκευών (σειρά IEC 60320: C13/C14, C15/C16, C19/C20, C5/C6, C7/C8)
Βιομηχανικά βύσματα και πρίζες (IEC 60309-1/-2, ονομαστικής ισχύος 16A και 32A)
Διακόπτες για οικιακές και παρόμοιες σταθερές ηλεκτρικές εγκαταστάσεις (IEC 60669-1)
Πρίζες ξυραφιών (BS 4573)
Έξυπνες πρίζες και πρίζες με δυνατότητα IoT
Πρίζες φόρτισης USB
Επανασυνδέσιμα και μη επανασυνδέσιμα βύσματα

Έλεγχος Ποιότητας Κατασκευής

Στάδιο QC	Δραστηριότητες Επιθεώρησης	Κριτήρια Αποδοχής
Στάδιο 1: Εισερχόμενα Υλικά	Επαλήθευση χημικής σύνθεσης, δοκιμή σκληρότητας, επαλήθευση διαστάσεων	Σύνθεση SUS304 σύμφωνα με ASTM A240, σκληρότητα εντός ±2 HRC, φινίρισμα επιφάνειας Ra ≤1.6μm
Στάδιο 2: Κατά τη Διάρκεια της Παραγωγής	Επιθεώρηση πρώτου τεμαχίου, επαλήθευση διαστάσεων, επιθεώρηση ακεραιότητας συγκόλλησης	Ανοχή στοιχείου μέτρησης: ±0.005mm, ανοχή δομικού εξαρτήματος: ±0.1mm
Στάδιο 3: Συναρμολόγηση	Επαλήθευση μηχανικής εφαρμογής, καλωδίωση ηλεκτρικού πίνακα, δοκιμή ασφαλειών ασφαλείας	Αντίσταση μόνωσης ≥100 MΩ, όλες οι ασφάλειες λειτουργικές, χωρίς αφύσικη παραγωγή θερμότητας
Στάδιο 4: Λειτουργικές Δοκιμές	Συνεχής λειτουργία 48 ωρών, επαλήθευση βαθμονόμησης, δοκιμή συστημάτων ασφαλείας	Καμία βλάβη κατά τη διάρκεια 48 ωρών λειτουργίας, βαθμονόμηση εντός ανοχής, θόρυβος ≤65 dB(A)
Στάδιο 5: Πριν την Αποστολή	Τελική οπτική επιθεώρηση, πληρότητα τεκμηρίωσης, επαλήθευση συσκευασίας	Χωρίς αισθητικά ελαττώματα, όλα τα αξεσουάρ παρόντα, συσκευασία άθικτη σύμφωνα με τα πρότυπα

Δέσμευση Εξυπηρέτησης Μετά την Πώληση

12 Μήνες Πλήρης Εγγύηση: Ολοκληρωμένη κάλυψη που περιλαμβάνει ανταλλακτικά, απομακρυσμένη διαγνωστική υποστήριξη και επισκευή επιστροφής στο εργοστάσιο
Δωρεάν Τεχνική Υποστήριξη Δια Βίου: Μόνιμη δέσμευση για τη διασφάλιση της απόδοσης του εξοπλισμού μέσω πολλαπλών καναλιών υποστήριξης
Εγκατάσταση & Εκπαίδευση Επί Τόπου: Προαιρετική πρακτική βοήθεια με την εγκατάσταση και την πιστοποίηση χειριστών
Επίπεδο Υπηρεσίας Απόκρισης 48 Ωρών: Αναγνώριση εντός 24 ωρών, τεχνική αξιολόγηση εντός 48 ωρών
Διαθεσιμότητα Ανταλλακτικών για 5 Έτη: Κρίσιμα ανταλλακτικά διατηρούνται σε απόθεμα για τουλάχιστον 5 χρόνια
Βαθμονόμηση & Επανεπιβεβαίωση: Ετήσια εργοστασιακή επαναβαθμονόμηση, βαθμονόμηση επί τόπου και υπηρεσίες διατήρησης συμμόρφωσης

Συχνές Ερωτήσεις

Είναι η HongCe γνήσιος κατασκευαστής με δικό της εργοστάσιο;

Η HongCe είναι γνήσιος κατασκευαστής πηγής εργοστασίου. Διαθέτουμε και λειτουργούμε την παραγωγική μας μονάδα στην Γκουανγκντόνγκ της Κίνας, όπου πραγματοποιούμε μηχανουργική κατεργασία CNC, θερμική επεξεργασία, λείανση ακριβείας, συναρμολόγηση ηλεκτρικών πινάκων και τελική ολοκλήρωση συστημάτων κάτω από την ίδια στέγη.

Ποιες είναι οι βασικές διαφορές μεταξύ σερβοκινητήρα και βηματικού κινητήρα;

Οι σερβοκινητήρες λειτουργούν σε κλειστό βρόχο με συνεχή ανάδραση θέσης, εξαλείφοντας την απώλεια βημάτων που μπορεί να συμβεί σε συστήματα βηματικών κινητήρων ανοιχτού βρόχου. Αυτό διασφαλίζει την ακρίβεια θέσης σε όλο το εύρος ταχύτητας και φορτίου, κρίσιμο για δοκιμές με μεταβαλλόμενες δυνάμεις εισαγωγής σε χιλιάδες κύκλους.

Μπορεί ο εξοπλισμός να ενσωματωθεί με το Σύστημα Διαχείρισης Πληροφοριών Εργαστηρίου (LIMS) μας;

Ναι. Όλα τα όργανα ελεγχόμενα από PLC διαθέτουν τυπικές διεπαφές επικοινωνίας, συμπεριλαμβανομένων USB 2.0 για χειροκίνητη εξαγωγή δεδομένων και σειριακή RS-232 για αυτοματοποιημένη μεταφορά δεδομένων. Προαιρετικές μονάδες RS-485 (Modbus RTU) και Ethernet (Modbus TCP) είναι διαθέσιμες για άμεση ενσωμάτωση δικτύου LIMS.

Τι τακτική συντήρηση απαιτεί ο εξοπλισμός;

Εβδομαδιαίος καθαρισμός γραμμικών εξαρτημάτων, μηνιαία λίπανση ρουλεμάν, τριμηνιαία επαλήθευση βαθμονόμησης και ετήσια ολοκληρωμένη δοκιμή ηλεκτρικής ασφάλειας. Λεπτομερείς διαδικασίες συντήρησης με φωτογραφίες βήμα προς βήμα παρέχονται στο εγχειρίδιο χρήστη.

Πώς μπορώ να διασφαλίσω ότι τα αποτελέσματα των δοκιμών θα γίνουν αποδεκτά από τους κύριους φορείς πιστοποίησης;

Διατηρήστε την τρέχουσα βαθμονόμηση, επαληθεύστε ότι η διαμόρφωση του εξοπλισμού ταιριάζει με τις απαιτήσεις του προτύπου, τεκμηριώστε την ιχνηλασιμότητα των μετρήσεων, ακολουθήστε γραπτές διαδικασίες δοκιμών, διατηρήστε πλήρη αρχεία δοκιμών και συμμετέχετε σε προγράμματα δοκιμών επάρκειας.

Στοιχεία Επικοινωνίας

Για λεπτομερείς προσφορές, τεχνικές προδιαγραφές ή προσαρμοσμένες απαιτήσεις, επικοινωνήστε απευθείας με την ομάδα μηχανικών μας. Ως κατασκευαστής πηγής εργοστασίου, παρέχουμε τιμές απευθείας από το εργοστάσιο και ολοκληρωμένη τεχνική υποστήριξη.
