κομμάτι προς κατεργασία: | Πυρήνας αισθητήρων πίεσης | Ακρίβεια ανίχνευσης: | 1.0E-8Pa.m3/sec |
---|---|---|---|
Κύκλος δοκιμής: | 10s/pc | σταθμοί δοκιμής: | 2 |
Υψηλό φως: | ανίχνευση διαρροών ηλίου,εξοπλισμός δοκιμής διαρροών ηλίου |

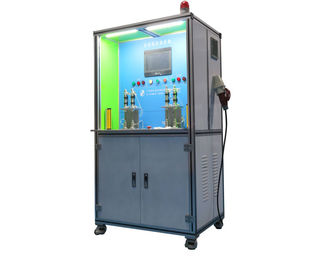

Αυτόματος εξοπλισμός δοκιμής διαρροών ηλίου για τον πυρήνα 1.0E-8Pa.m3/sec αισθητήρων πίεσης
Το HongCe σχεδίασε και το σύστημα δοκιμής διαρροών ηλίου για τον πυρήνα αισθητήρων πίεσης, η ακρίβεια ανίχνευσης διαρροών είναι μέχρι 1.0E-8Pa.m3/sec, ο κύκλος δοκιμής είναι 10s/pc, και μπορεί να είναι μέχρι 5s/pc. Αυτό το σύστημα δοκιμής έχει δύο σταθμούς δοκιμής, κάθε τερματικοί σταθμοί μπορούν να εξετάσουν 2 κομμάτια προς κατεργασία ταυτόχρονα, με το έξυπνο και εξανθρωπισμένο σύστημα θα δώσει έξω τα αποτελέσματα κρίσης: ακαθάριστη διαρροή, λεπτή διαρροή, ΕΝΤΆΞΕΙ. Εκτός από την αυτόματη διαρροή η λειτουργία ανίχνευσης, έχει επίσης τη λειτουργία των στατιστικών παραγωγής. Η υψηλή ακρίβεια, η εύκολη λειτουργία και η γρήγορη δοκιμή cycel κάνουν το σύστημα δοκιμής διαρροών ηλίου μας υιοθετούνται ευρέως από τους κατασκευαστές πυρήνων αισθητήρων πίεσης.
Τεχνική προδιαγραφή:
Κομμάτι προς κατεργασία | Πυρήνας αισθητήρων πίεσης |
Αέριο ανιχνευτών | Ήλιο |
Πίεση ηλίου για την ένδειξη της διαρροής | 50KPa (μπορεί να προσαρμοστεί σε χαμηλότερο) |
Απορρίψτε το σημείο | 1.0E-8Pa.m3/sec |
Εξετάστε τον κύκλο | 10s/pc (συμπεριλαμβανομένου του χρόνου φόρτωσης και εκφόρτωσης) |

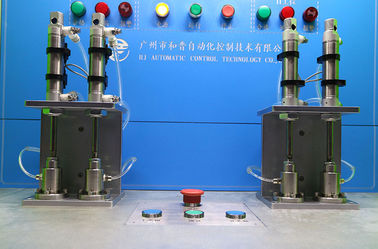

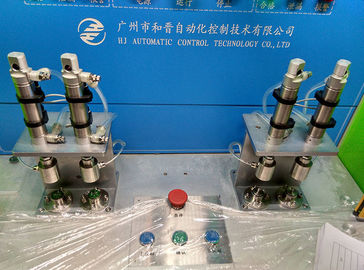

Εξετάστε τους σταθμούς | 2 (καθένας σταθμός δοκιμής μπορεί να εξετάσει 2 κομμάτια προς κατεργασία συγχρόνως) |
Βασική αρχή εργασίας:
Σύμφωνα με τη βασική αρχή ανίχνευσης διαρροών του ηλίου, το κομμάτι προς κατεργασία διαιρείται σε δύο χωρίζει τις σφραγισμένες κοιλότητες με τη βοήθεια του προσαρτήματος: η γεμίζοντας αίθουσα ηλίου και η αίθουσα ανίχνευσης διαρροών, ήλιο χρήσης ως αέριο ανιχνευτών, το ήλιο που γεμίζουν στην αίθουσα ηλίου, και ανιχνεύουν έπειτα τη διαρροή μέσα στο σήμα ηλίου μέσω του ανιχνευτή διαρροών ηλίου, μπορούν γρήγορα και ακριβώς να καθορίσουν την ακρίβεια διαρροής του κομματιού προς κατεργασία.
Διαδικασία δοκιμής:
1. Φόρτωση του κομματιού προς κατεργασία
Με το χέρι φορτώστε τα κομμάτια προς κατεργασία σε κάθε σταθμό εργασίας
2. Ακαθάριστη ανίχνευση διαρροής
Το σύστημα δοκιμής θα κρίνει αυτόματα τα ακαθάριστα αποτελέσματα διαρροής, εάν η ακαθάριστη διαρροή, φως συναγερμών είναι ανοικτή, και τη διαδικασία δοκιμής για το σχετικό κομμάτι προς κατεργασία θα σταματήσουν, ο χειριστής πρέπει να πάρει με το χέρι έξω το σχετικό κομμάτι προς κατεργασία και να αλλάξει ένα νέο. Εάν καμία ακαθάριστη διαρροή, σύστημα δοκιμής δεν θα συνεχίσει την επόμενη διαδικασία αυτόματα.
3. Γεμίστε στο ήλιο και ανιχνεύστε τη λεπτή διαρροή
Το Systell θα γεμίσει αυτόματα στο ήλιο όπως απαιτείται, και θα ανιχνεύσει τη λεπτό διαρροή, να δώσει έξω ΕΝΤΆΞΕΙ ή το αποτέλεσμα της δοκιμής NOK.
4. Εκφόρτωση του κομματιού προς κατεργασία
Manully που ξεφορτώνει το κομμάτι προς κατεργασία.
5. Άλλες αυτοματοποιημένες διαδικασίες.
Έλεγχος διαδικασίας
Πυρήνες αισθητήρων Presure κομματιών προς κατεργασία
