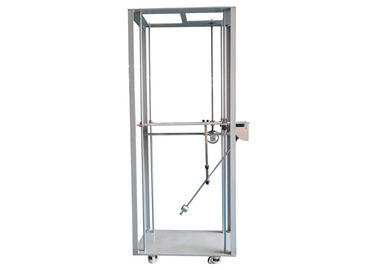

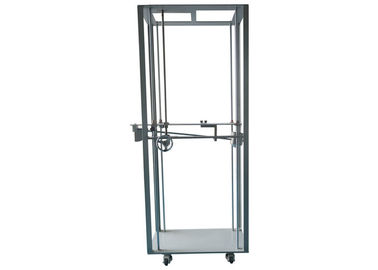

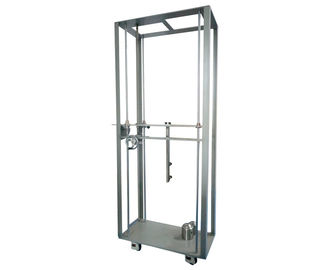

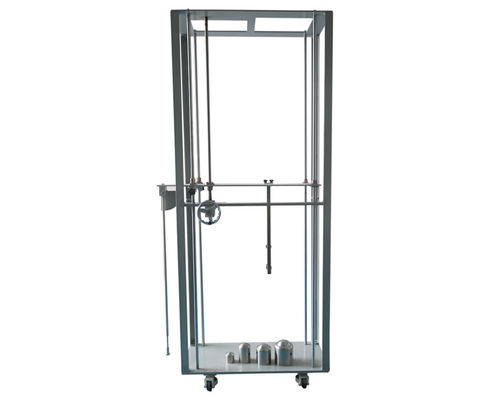

Ανθεκτικές αντίκτυπου δοκιμής μηχανών συσκευές δοκιμής σφυριών εκκρεμών ταλαντεμένος

ταλαντεμένος συσκευές δοκιμής σφυριών εκκρεμών μηχανών δοκιμής αντίκτυπου 90J iec60068-2-75

Πληροφορίες προϊόντων:

Η συσκευή δοκιμής σχεδιάζεται και κατασκευάζεται σύμφωνα με τις απαιτήσεις iec61439-1: 2009, IEC62262: η πρόταση 6 και iec60068-2-75 του 2002, αυτό ισχύει να εξετάσει το μηχανικό βαθμό δύναμης σύγκρουσης όταν συγκρούονται τα κοχύλια ηλεκτρικού εξοπλισμού εξωτερικά αντικείμενα.

Το πλαίσιο αυτής της συσκευής ενώνεται στενά από το ανοξείδωτο, η δομή είναι συμπαγής και ανθεκτική. Τα να τοποθετήσουν υποστηρίγματα μπορούν να ρυθμιστούν πάνω-κάτω, και η γωνία αντίκτυπου είναι 0-90 ° διευθετήσιμο, ολόκληρη η συσκευή δοκιμής είναι εύκολο να χρησιμοποιηθεί.

Τεχνικές παράμετροι:

Ενέργεια αντίκτυπου, ισοδύναμα μάζα και διάγραμμα ύψους πτώσης:

Μηχανικές αρχές:

Αυτή η συσκευή σχεδιάζεται και κατασκευάζεται σύμφωνα με το IEC 60068-2-75, το μπροστινό μέρος της ράβδου εκκρεμών συνδέεται με το χτύπημα των στοιχείων, ρυθμίζει τη ράβδο εκκρεμών σε ένα ορισμένο ύψος και την απελευθερώνει, κατόπιν η ταλάντευση ράβδων εκκρεμών για να προσκρούσει ελεύθερα στην επιφάνεια δειγμάτων δοκιμής μέσα καθορίζει την περιοχή. Τα διαφορετικά ισοδύναμα μαζικά εντυπωσιακά στοιχεία αντιστοιχούν στις διαφορετικές ενέργειες αντίκτυπου, και ισχύουν για τη διαφορετική δοκιμή δύναμης περιφράξεων ηλεκτρικού εξοπλισμού.

Διαδικασίες δοκιμής:

1. Κινήστε τις συσκευές δοκιμής προς την κατάλληλη θέση πριν από το δείγμα δοκιμής, ρυθμίστε τις επίγειες βίδες για να κάνετε το τοποθετημένο συσκευές επίπεδο δοκιμής, αυτή τη στιγμή, τις συσκευές δοκιμής υποστηρίζεται από τις επίγειες βίδες και οι τροχίσκοι είναι από το έδαφος.

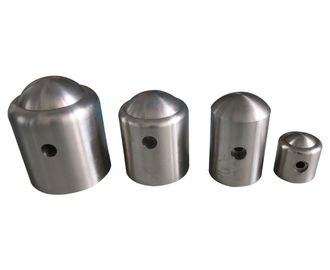

2. Εγκαταστήστε το κατάλληλο εντυπωσιακό στοιχείο σύμφωνα με απαιτημένος την ενέργεια στη ράβδο εκκρεμών.
Μέθοδος εγκατάστασης και αντικατάστασης: Η βίδα έξω το σταθερό μπουλόνι, βιδώνει το επιλεγμένο εντυπωσιακό στοιχείο στη ράβδο εκκρεμών, κατόπιν σφίγγει τα μπουλόνια.

3. Κινήστε τον ελεγκτή προς την κατάλληλη θέση όπου το δείγμα πρόκειται να εξεταστεί, να ρυθμίσει τον τροχίσκο για να κάνει την οριζόντια φυσαλίδα στην κεντρική θέση, να εξασφαλίσει τον ελεγκτή επιπέδων έδαφος εδάφους και στο άκαμπτο επαφών τροχίσκων.

4. Ρυθμίστε handwheel αύξησης για να κάνετε την εντυπωσιακή ευθυγράμμιση στοιχείων που το σημείο αντίκτυπου, σφίγγει το σταθερό μπουλόνι στον οδηγό για να καθορίσει την ανυψωτική συσκευή.

5. Ρυθμίστε τη ράβδο εκκρεμών στο απαραίτητο ύψος του χτυπήματος του στοιχείου, βάλτε τη ράβδο εκκρεμών στο σφιγκτήρα απελευθέρωσης, ο χρήστης μπορεί να ρυθμίσει τη ράβδο εκκρεμών σύμφωνα με την κλίμακα πινάκων και την επίδειξη κλίμακας στο μετακινούμενο δίσκο.

6. Το εντυπωσιακό στοιχείο θα προσκρούσει στο δείγμα όταν απελευθερώνεται η καρφίτσα απελευθέρωσης.

Παρατήρηση: Αποφύγετε τον επαν-αντίκτυπο.

7. Για τη διαφορετική δοκιμή οι απαιτήσεις παρακαλώ αντικαθιστούν το εντυπωσιακό στοιχείο σύμφωνα με τα ανωτέρω βήματα. Σημείωση: Κατά τη δοκιμή του εντυπωσιακού στοιχείου 50J παρακαλώ χρησιμοποιήστε την καρφίτσα απελευθέρωσης στο ανώτερο μέρος της μακριάς ράβδου απελευθέρωσης, συγχρόνως, παρακαλώ σιγουρεύεται ότι η χαμηλότερη καρφίτσα απελευθέρωσης έχει επιστραφεί.

Παρακαλώ αντικαταστήστε την κοντή ράβδο απελευθέρωσης κατά τη δοκιμή του εντυπωσιακού στοιχείου 90J.
