ελέγχου: | PLC ΤΗΣ MITSUBISHI | Εμφάνιση: | οθόνη αφής 7 ίντσας |
---|---|---|---|
Σταθμός: | μπορεί να προσαρμοστεί | Φορτίο: | 0~250V/5KW |
Ταχύτητα δοκιμής: | ≥10 freq/λ. | ||
Υψηλό φως: | Εξοπλισμός δοκιμής IEC,Εξοπλισμός εργαστηριακών τεστ |
Κυκλική αντοχή και χαμηλότερη συσκευή csg-2 διακοπτών πριονιών δοκιμής αποκατάστασης φρουράς ενσωματωμένη χρόνος
Πρότυπα: Το EN 60745-2-5: 2010 παράρτημα M21.18, παράρτημα M21.18.301, παράρτημα M21.203, παράρτημα M21.301, σχήμα M.301, iec60745-2-5: 2003 παράρτημα BB.20.102, EN πρόταση 17,101 6074525:2010 και πρόταση 19.102.3.
Εφαρμογή: Χρησιμοποιείται για να εξετάσει την κυκλική απόδοση διακοπτών πριονιών και η εγκύκλιος είδε τη διάρκεια της χαμηλότερης φρουράς και το χρόνο αποκατάστασης.
Δείγμα δοκιμής: Κυκλικά πριόνια

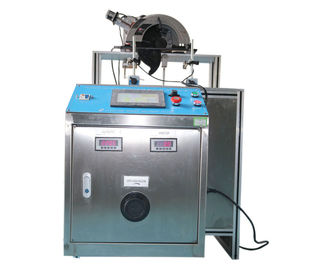

Χαρακτηριστικό γνώρισμα: Αυτός ο εξοπλισμός αποτελείται από δύο μέρη, το μηχανικό σύστημα και το ηλεκτρικό σύστημα ελέγχου.

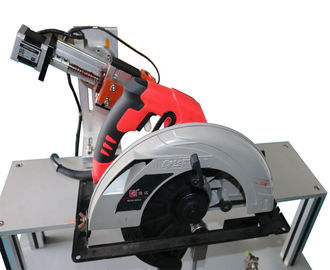

Το μηχανικό σύστημα είναι ο πίνακας για το κυκλικό πριόνι. Υπάρχει ένας διακόπτης και η υποδοχή δειγμάτων στον πίνακα, χειριστής μπορεί να ωθήσει την αλλαγή για να ανοίξει ή από την παροχή ηλεκτρικού ρεύματος φορτίων στο δείγμα δοκιμής τα διαφορετικά μεγέθη των κυκλικών πριονιών μπορούν να τοποθετηθούν και να καθοριστούν στον πίνακα στον πίνακα, η συσκευή για το διακόπτη της φορητής εγκυκλίου είδε «» στη θέση η λεπίδα μπορεί να επεκταθεί στο κατώτατο σημείο του πίνακα μέσω του μέσου αυλακιού στον πίνακα όπου κάτω από τη λεπίδα, υπάρχει χαμηλότερη φρουρά putter και δύο αισθητήρες θέσης, οι οποίοι μπορούν να είναι κίνηση η χαμηλότερη φρουρά του κυκλικού πριονιού που ανοίγεται ή που κλείνεται.

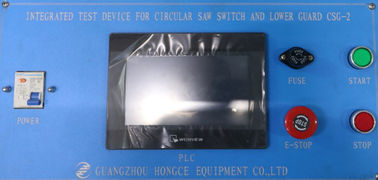

Το ηλεκτρικό σύστημα ελέγχου αποτελείται από την παροχή ηλεκτρικού ρεύματος φορτίων, το PLC της MITSUBISHI, την οθόνη αφής 7 ίντσας και το κ.λπ. Μπορέστε να επιτύχετε τη χειρωνακτική λειτουργία και την αυτόματη λειτουργία.
Χειρωνακτικός έλεγχος:
Ο χειριστής μπορεί με το χέρι να κινήσει τη χαμηλότερη φρουρά putter από τον Τύπο «με το χέρι περιστρέφεται δεξιόστροφα» ή «με το χέρι περιστραφείτε αντίθετα προς τη φορά των δεικτων του ρολογιού» στην οθόνη αφής, κατόπιν η χαμηλότερη φρουρά βαθμιαία ανοικτή ή κλείστε, όταν κάνει το putter τη χαμηλότερη φρουρά που ανοίγεται στη μέγιστη ανοικτή θέση (ο αντίστοιχος δείκτης αισθητήρων θέσης ανάβει), αυτή τη στιγμή, χειριστής μπορεί να σταματήσει τη χαμηλότερη ανοίγοντας δράση φρουράς και ο χειριστής μπορεί με το χέρι να κάνει την κυκλική αλλαγή πριονιών για να είναι ανοικτός ή ΜΑΚΡΙΑ με τη συμπίεση «ανάψτε με το χέρι» ή «σβήστε με το χέρι» στην οθόνη αφής, η συσκευή κλειδώματος διακοπτών μπορεί αυτόματα να κλειδώσει ή να απελευθερώσει το διακόπτη του κυκλικού πριονιού. Ο χειριστής μπορεί να πιέσει το κουμπί στάσεων στην επιτροπή που επιτυγχάνει για να παρέχει ή να μην παρέχει την τάση φορτίων στο δείγμα δοκιμής.
Αυτόματη λειτουργία:
1. Ο χειριστής μπορεί να προετοιμάσει το χρόνο διαστήματος της κλειδαριάς συσκευών κλειδώματος ή να απελευθερώσει την εγκύκλιο είδε το διακόπτη, ο χρόνος διαστήματος της τάσης φορτίων που παρέχεται στο δείγμα δοκιμής, και ο ανοίγοντας χρόνος κατοικιών της χαμηλότερης φρουράς του κυκλικού πριονιού, μετά από αυτό, του Τύπου «έναρξη» χειριστών μόνο στην οθόνη αφής, η ανωτέρω δοκιμή για τον κυκλικό διακόπτη πριονιών θα υποβληθεί σε επεξεργασία αυτόματα.
2. Τα εξής είναι κυρίως για τη δοκιμή διάρκειας της κυκλικής φρουράς πριονιών χαμηλότερης και χρόνου αποκατάστασης: Το πριόνι πρόκειται να τεθεί για ένα 90°cut και να προσανατολιστεί στο οριζόντιο επίπεδο. Η χαμηλότερη φρουρά πρόκειται να ανακυκλωθεί από την πλήρη κλειστή θέση στη μέγιστη ανοικτή θέση και να απελευθερωθεί έπειτα για 50 000 κύκλους σε ένα ποσοστό περισσότερο από 10 κύκλους ανά λεπτό, ο αριθμός χρόνων καταγράφεται από τον αισθητήρα θέσης. Ο στενός χρόνος της χαμηλότερης φρουράς είναι περισσότερο από 0.3s, εάν υπερβείτε 0.3s, κατόπιν ο αριθμός ενός διαλείμματος μετριέται. Ο στενός χρόνος της χαμηλότερης φρουράς της τελευταίας φοράς καταγράφεται μετά από τα τρεξίματα εξοπλισμού στους απαραίτητους χρόνους δοκιμής, και ο εξοπλισμός θα σταματήσει αυτόματα.
Τεχνικές παράμετροι
Αριθ.: | Τμηματικό αριθ.: | Παράμετρος | Παρατήρηση |
1 | Δύναμη εισαγωγής | 220V/50Hz | |
2 | Σύστημα ελέγχου | PLC της Mitsubishi, οθόνη αφής 7 ίντσας | |
3 | Σταθμός | Ένας | |
4 | Ενσωματωμένο φορτίο | 0~250V/5KW ρυθμιστής τάσης, που εξοπλίζεται με την υποδοχή Β | |
5 | Κύκλοι δοκιμής | 0-999999, μπορεί να προετοιμαστεί | |
6 | Εξετάστε την ταχύτητα | ≥10 freq/λ. | |
7 | Χρόνος ανίχνευσης αποκατάστασης φρουράς | 0.01-9.99s, μπορεί να επιδειχθεί | Χρόνος αποκατάστασης |
8 | Κυκλική συσκευή κλειδώματος διακοπτών πριονιών | Η κλειδαριά ή απελευθερώνει το διακόπτη με την οδήγηση μηχανών | |
9 | Κουμπιά λειτουργίας | Τα κουμπιά στάσεων και έναρξης στην επιτροπή για το χειριστή κόβουν εύκολα ή ανοίγουν τη δύναμη |
