Πάγκος Δοκιμών Ρελέ Σύμφωνα με IEC 61810 20 Σταθμοί Δοκιμών DC 5-60V/AC 0-300V Τάση Πηνίου

Δοκιμαστικό πάγκο με ρελέα συμμορφούμενο με την IEC 61810 20 Σταθμοί δοκιμής DC 5-60V/AC 0-300V Τεταρένεια τροχιάς

Περιγραφή του προϊόντος

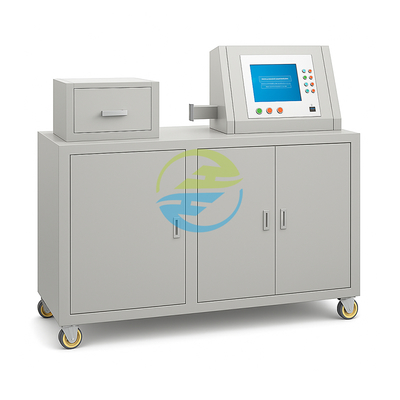

Το HCRTB-009 Relay Life Test Bench είναι ένας έξυπνος εξοπλισμός δοκιμών που ενσωματώνει έλεγχο PLC και μια φιλική προς το χρήστη διεπαφή οθόνης αφής.ανίχνευση προσκόλλησης επαφήςΜε 8 σταθμούς για δοκιμές ηλεκτρικής ζωής, 12 σταθμούς για δοκιμές μηχανικής ζωής,και 1 σταθμός για δοκιμές επιδόσεων, προσομοιώνει συνθήκες του πραγματικού κόσμου χρησιμοποιώντας αντίστατα και επαγωγικά φορτία, εξασφαλίζοντας ακριβή δοκιμή της αντοχής και της απόδοσης της επαφής του ρελέ.

Χρήση του προϊόντος

Ιδανικό για κατασκευαστές ρελέ, εργαστήρια ηλεκτρονικών αυτοκινήτων και ιδρύματα δοκιμών ηλεκτρικών εξαρτημάτων, το HCRTB-009 έχει σχεδιαστεί για τη διεξαγωγή ολοκληρωμένων δοκιμών ζωής και απόδοσης.Υποστηρίζει τον έλεγχο ποιότητας της παραγωγής, επαλήθευση συμμόρφωσης και επικύρωση Ε&Α, διασφαλίζοντας ότι οι ρελέα πληρούν τα πρότυπα αξιοπιστίας πριν από τη μαζική παραγωγή ή την ανάπτυξη.

Σημαντικά σημεία του προϊόντος

Αποτελεσματικότητα σε πολλούς σταθμούς: ταυτόχρονα δοκιμάζονται 8 ρελέ υπό φορτίο (ηλεκτρική διάρκεια ζωής) και 12 χωρίς φορτίο (μηχανική διάρκεια ζωής), συν 1 σταθμός για τις παραμέτρους απόδοσης (χρόνος δράσης, χρόνος απελευθέρωσης,χρόνος αναπήδησης), μεγιστοποιώντας την απόδοση των δοκιμών.

Η προσομοίωση πραγματικού φορτίου: χρησιμοποιεί αντίστατα/αναγωγικά φορτία με ρυθμιζόμενη τάση (0-300V) και ρεύμα (0,1-150A) για να αναπαράγει πραγματικές συνθήκες λειτουργίας,διασφάλιση της αξιοπιστίας των αποτελεσμάτων των δοκιμών.

Έξυπνη διαχείριση σφαλμάτων: Προεπιλέγει κατώτατα όρια για προσκόλληση επαφής ή εγκατάλειψη· σταματά αυτόματα τους ελαττωματικούς σταθμούς, καταγράφει τους χρόνους / τύπους αστοχίας και ενεργοποιεί συναγερμούς, μειώνοντας την χειροκίνητη παρακολούθηση.

Ευέλικτος έλεγχος παραμέτρων: προσαρμόσιμος χρόνος ανάφλεξης/αποσύνδεσης σπείρας (0,05-99,9S), κύκλοι δοκιμής (1-99,999,999 φορές), και όρια αποτυχίας (1-9999 φορές), με αποσυνδεδεμένη μνήμη για την αποφυγή απώλειας δεδομένων.

Ακριβής δοκιμή απόδοσης: Μετρά τον χρόνο δράσης, τον χρόνο απελευθέρωσης και τον χρόνο αναπήδησης (0-999.9ms, ανάλυση 0,1ms) για σε βάθος ανάλυση απόδοσης αναμεταδότη.

Διεθνή πρότυπα αναφοράς

• Δελτίο ΕΚΑΧ 61810.1-2008 (Αναμεταδιδόμενοι - Μέρος 1: Γενικές απαιτήσεις για ηλεκτρικούς αναμεταδιδόμενους)

Άρθρο 6.3: Προσδιορίζει διαδικασίες δοκιμής ηλεκτρικής και μηχανικής ζωής, ευθυγραμμισμένες με τις δυνατότητες δοκιμής διπλής ζωής του HCRTB-009 (8 ηλεκτρικοί/12 μηχανικοί σταθμοί).

Άρθρο 7.2: Απαιτεί τη μέτρηση του χρόνου δράσης, του χρόνου απελευθέρωσης και του χρόνου αναπήδησης, που ταιριάζει με τις δοκιμές επιδόσεων ανάλυσης 0,1ms της συσκευής.

• GB/T 21711.1-2008 (Ηλεκτρικά ρελέ - Μέρος 1: Μέθοδοι δοκιμής ζωής για ηλεκτρικές επαφές)

Άρθρο 5.2: Απαιτεί προσομοίωση φορτίου (αντίστασης/αγωγού) κατά τη διάρκεια δοκιμών ζωής, την οποία εκπληρώνει το HCRTB-009 με ρυθμιζόμενα φορτία 0-300V/0,1-150A.

• QC/T 695-2002 (Αυτοκίνητοι ρελέ - Μέθοδοι δοκιμής)

Άρθρο 4.7: Απαιτεί αυτόματη καταγραφή σφαλμάτων (συμμονή/καύση) και λειτουργίες συναγερμού, βασικό χαρακτηριστικό του HCRTB-009.

Τεχνικές παραμέτρους
