Πάγκος δοκιμών ρελέ συμβατός με IEC 61810 με είσοδο AC380V και ακρίβεια επιπέδου 0.2

Περιγραφή Προϊόντος

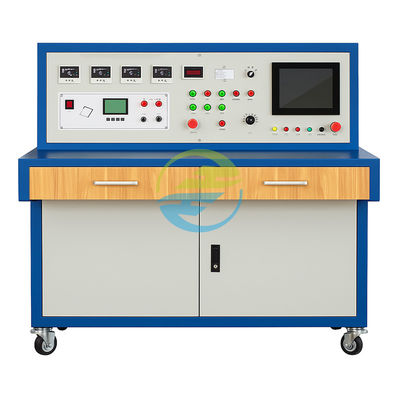

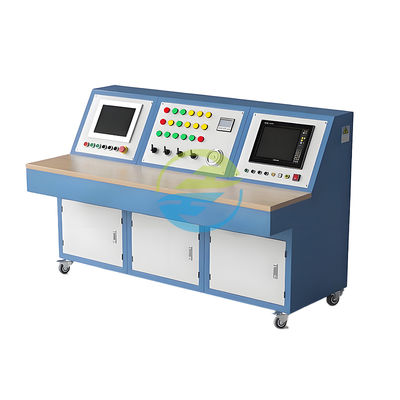

Ο Πάγκος Δοκιμών Ρελέ HCRTB-004 είναι ένας δοκιμαστής ηλεκτρικών εξαρτημάτων υψηλής ακρίβειας, ενσωματωμένος, σχεδιασμένος για τη δοκιμή απόδοσης διαφόρων ρελέ και εξαρτημάτων μεταγωγής. Συλλέγει και επεξεργάζεται αυτόματα δεδομένα δοκιμών και ταυτόχρονα εμφανίζει, δημιουργεί αναφορές και εκτυπώνει δεδομένα. Προσφέρει βολική λειτουργία και αξιόπιστα αποτελέσματα δοκιμών, καλύπτοντας τις ανάγκες δοκιμών ενός ευρέος φάσματος ηλεκτρικών εξαρτημάτων.

Εφαρμογές Προϊόντος

• Χρησιμοποιείται κυρίως σε οχήματα τρένων και μετρό. Πραγματοποιεί δοκιμές απόδοσης λειτουργίας (όπως μετρήσεις τιμών έλξης και αποδέσμευσης) και ρυθμίσεις παραμέτρων σε ηλεκτρικά εξαρτήματα μεταγωγής που βασίζονται σε επαφές, όπως AC/DC ηλεκτρομαγνητικοί επαφείς, ενδιάμεσα ρελέ, ρελέ τάσης, ρελέ ρεύματος, θερμικά ρελέ, διακόπτες αέρα και χρονικά ρελέ για να διασφαλιστεί ότι η απόδοση των εξαρτημάτων πληροί τα πρότυπα.

Κύρια Χαρακτηριστικά Προϊόντος

• Ολοκληρωμένη Δοκιμή: Καλύπτει βασικές παραμέτρους όπως οι τιμές έλξης/αποδέσμευσης/διατήρησης των ενδιάμεσων ρελέ και των επαφέων, οι τιμές διακοπής υπερθέρμανσης/υπερρεύματος των ρελέ και οι χρόνοι διακοπής των χρονικών ρελέ, καλύπτοντας τις ανάγκες δοκιμών διαφόρων τύπων εξαρτημάτων.
• Υψηλή Αυτοματοποίηση και Αποδοτικότητα: Ολοκληρώνει αυτόματα την απόκτηση, επεξεργασία, εμφάνιση και εκτύπωση αναφορών δεδομένων, μειώνοντας τις χειροκίνητες λειτουργίες και βελτιώνοντας την αποδοτικότητα των δοκιμών και την ακρίβεια των δεδομένων.
• Εύρος Εύκαμπτης Εξόδου: Παρέχει πολλαπλές εξόδους τάσης, συμπεριλαμβανομένων DC 0-150V, DC 0-48V και AC 0-400V, για να καλύψει τις απαιτήσεις τάσης/ρεύματος διαφορετικών εξαρτημάτων και να παρέχει ισχυρή συμβατότητα.
• Μέτρηση Υψηλής Ακρίβειας: Χρησιμοποιώντας ένα σχέδιο ακρίβειας επιπέδου 0,2, αυτό εξασφαλίζει ελάχιστο σφάλμα μέτρησης για παραμέτρους όπως η αντίσταση επαφής, η αντίσταση μόνωσης και η αντίσταση πηνίου, εξασφαλίζοντας υψηλή αξιοπιστία δεδομένων.

Διεθνές Πρότυπο Αναφοράς

IEC 61810-1 "Ρελέ και Επαφείς - Μέρος 1: Γενικές Διατάξεις"

• Απαιτήσεις Ρήτρας: Αυτό το πρότυπο καθορίζει κοινή ορολογία, ορισμούς και βασικές διαδικασίες για τη δοκιμή ρελέ και επαφέων. Οι διαδικασίες δοκιμών αυτού του προϊόντος συμμορφώνονται με τις γενικές προδιαγραφές για τη δοκιμή απόδοσης ηλεκτρικών εξαρτημάτων που περιγράφονται σε αυτό το πρότυπο.

IEC 61810-3 "Ρελέ και Επαφείς - Μέρος 3: Μέθοδοι Δοκιμών για Ηλεκτρομαγνητικά Ρελέ"

• Απαιτήσεις Ρήτρας: Καθορίζει μεθόδους δοκιμών για βασικές παραμέτρους ηλεκτρομαγνητικών ρελέ, όπως η τιμή λειτουργίας, η τιμή απελευθέρωσης και η τιμή διατήρησης. Η δοκιμή απόδοσης λειτουργίας αυτού του προϊόντος των ενδιάμεσων ρελέ και των AC/DC επαφέων συμμορφώνεται πλήρως με τα πρότυπα δοκιμών σε αυτήν τη ρήτρα.

IEC 60947-5-1 "Διατάξεις και Διατάξεις Ελέγχου Χαμηλής Τάσης - Μέρος 5-1: Διατάξεις Κυκλώματος Ελέγχου και Στοιχεία Μεταγωγής"

• Απαιτήσεις Ρήτρας: Καθορίζει τις απαιτήσεις δοκιμών για εξαρτήματα όπως ρελέ και χρονικά ρελέ σε κυκλώματα ελέγχου. Οι λειτουργίες δοκιμής χρόνου λειτουργίας χρονικού ρελέ και μέτρησης αντίστασης επαφής αυτού του προϊόντος πληρούν τις λεπτομερείς απαιτήσεις αυτού του προτύπου.

Τεχνικές Παράμετροι
