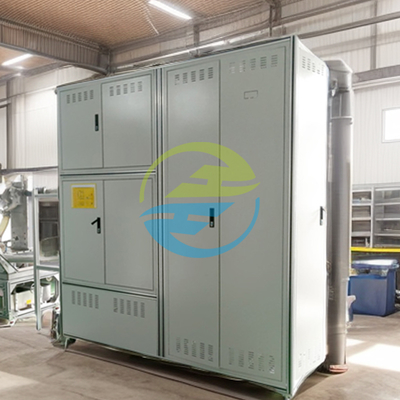

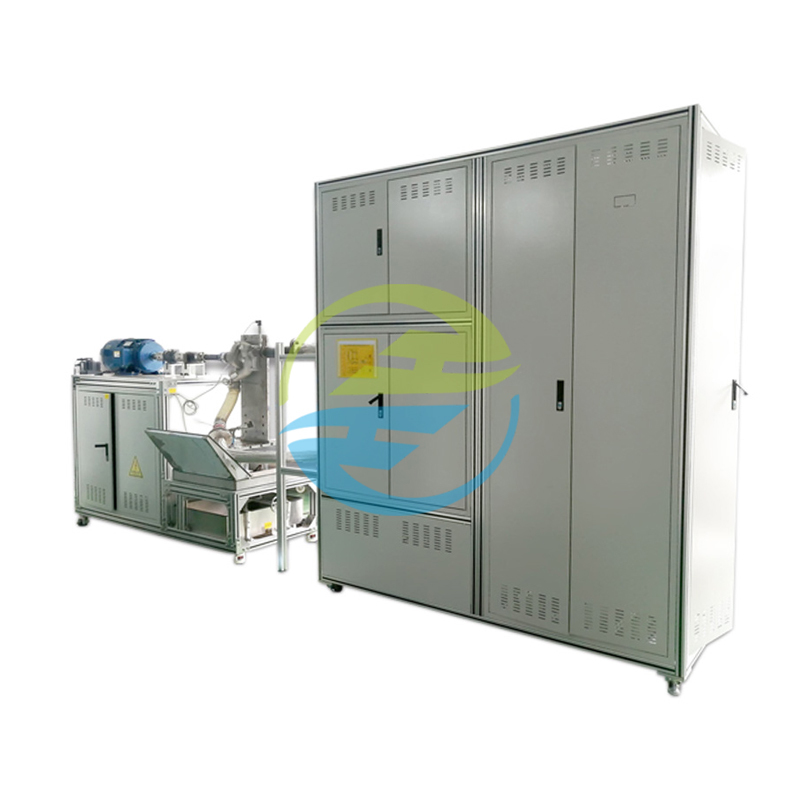

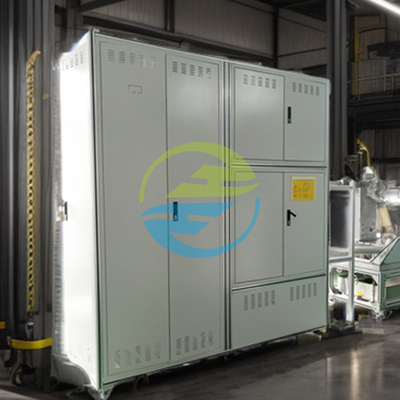

Δοκιμαστικό πάγκο αντλίας νερού υψηλής πίεσης

Δοκιμαστικό πάγκο αντλίας νερού υψηλής πίεσης

Ονομασία μάρκας: HongCe
Αριθμός μοντέλου: WPT-14
MOQ: 1 set
τιμή: Διαπραγματεύσιμα
Λεπτομέρειες
Place of Origin:
china
Πιστοποίηση:
Calibration certificate(cost additional)
Packaging Details:
Plywood
Επισημαίνω:

Δοκιμαστικό πάγκο αντλίας 60034

,

Τεχνική δοκιμή αντλίας υψηλής πίεσης

,

Τεχνική δοκιμή αντλίας νερού υψηλής πίεσης

Περιγραφή προϊόντων

Δοκιμαστικό πάγκο αντλίας νερού υψηλής πίεσης

Περιγραφή του προϊόντος
Το WPT-14 είναι ένα ολοκληρωμένο, υψηλής ακρίβειας, ολοκληρωμένο σύστημα δοκιμών απόδοσης για αντλίες νερού, το οποίο έχει σχεδιαστεί για τη δοκιμή εξοπλισμού αντλίας στα στάδια Ε&Α, παραγωγής και επιθεώρησης.Υποστηρίζει αυτοματοποιημένες δοκιμές υπό υψηλή πίεση, μεταβλητή ροή, σταθερή ταχύτητα/μεταβλητή ταχύτητα, και συνθήκες πολυμέσων, που καλύπτουν ένα ευρύ φάσμα βιομηχανικών σενάριων εφαρμογής.η συσκευή πληροί διεθνή πρότυπα όπως το ISO 9906, ενσωματώνει συστήματα απόκτησης δεδομένων και ανιχνεύσιμης έκδοσης αναφορών και χρησιμοποιείται ευρέως στην κατασκευή αντλιών, πετροχημικών, έργων διατήρησης του νερού και επιστημονικών ερευνητικών ιδρυμάτων.


Αντικείμενα δοκιμής

  • Κεντρικές αντλίες:Μονόστασια/πολυστασιακές, οριζόντιες/κατακόρυφες αντλίες αγωγών

  • Αντλίες θετικού μετατόπισης:Πυροβολείς, αντλίες διαφραγμού, αντλίες τροχιάς

  • Αντλίες ειδικών συνθηκών:Πυροβόλες αντλίες, κονσερβοποιημένες αντλίες με κινητήρα, μαγνητικές αντλίες

Τμήματα επιθεώρησης

  1. Παράμετροι απόδοσης:

    • Κεφάλαιο (Καμπύλη H-Q, ακρίβεια)±00,5%)

    • Δύναμη και απόδοση άξονα (P-ηκαμπύλη, ανάλυση 0,1%)

    • Καθαρή θετική κεφαλή αναρρόφησης (NPSHr, ISO 9906 κατηγορία Β)

  2. Σταθερότητα λειτουργίας:

    • Επιτάχυνση δονήσεων (X/Y/Z τριών αξόνων,2.8m/s2@1500rpm)

    • θόρυβος δεσιμπέλων (σε απόσταση 1m,85dB για αντλία 55kW)

  3. Δυνατότητα και ασφάλεια:

    • Διαρροή σφραγίδας (μηχανική σφραγίδα)5 σταγόνες/λεπτο)

    • Αύξηση της θερμοκρασίας του κινητήρα120K, IEC 60034-1)

  4. Ειδικές δοκιμές:

    • Προσαρμοστικότητα σε υψηλές θερμοκρασίες (150°C συνεχή λειτουργία για 24 ώρες)

    • Αντοχή σε σωματίδια (δοκιμάζεται με νερό που περιέχει 50 μm ακαθαρσίες, φθορά00,05 χιλιοστά)

Χαρακτηριστικά του προϊόντος
*Δοκιμές υψηλής ακρίβειας και ευφυής έλεγχος: Χρησιμοποιούνται αισθητήρες υψηλής ακρίβειας και ευφυή συστήματα μέτρησης και ελέγχου για την επίτευξη ακριβούς μέτρησης βασικών παραμέτρων όπως η πίεση (± 0.2% FS)Η οθόνη αφής 12 ιντσών υποστηρίζει τη ρύθμιση του σχήματος δοκιμής με ένα άγγιγμα,και ο PLC-linked servo motor ρυθμίζει με ακρίβεια την ταχύτητα για να εξασφαλίσει την αξιοπιστία των δεδομένων δοκιμής.
*Δυναμίες πολυδιάστατης δοκιμής: Εκτός από τις συμβατικές δοκιμές επιδόσεων (καμπύλη ροής κεφαλής, καμπύλη απόδοσης ισχύος άξονα, περιθώριο κοιλότητας),Υποστηρίζει επίσης συγχρονισμένη παρακολούθηση δεικτών όπως δονήσεις (αποφασιστικότητα 0.1m/s2), θόρυβος (ακρίβεια ±1dB), διαρροή σφραγίδας και αύξηση της θερμοκρασίας του ρυμουλκούμενου για την ολοκληρωμένη αξιολόγηση της λειτουργικής σταθερότητας της αντλίας.
*Ευέλικτος και προσαρμόσιμος σχεδιασμός: Ο μηχανισμός γρήγορης αλλαγής (διασύνδεση φλάντζης DN50-DN600) είναι συμβατός με διάφορους τύπους αντλιών, όπως οριζόντιες, κατακόρυφες και βυθόμενες αντλίες.Το προαιρετικό σύστημα κενού προσομοιώνει τις συνθήκες εργασίας των αντλιών βαθιάς πηγής, και υποστηρίζει δοκιμές διαφόρων μέσων όπως καθαρό νερό, λύματα και πετρέλαιο για την κάλυψη των αναγκών των διαφόρων βιομηχανιών.
*Ακολουθησιμότητα δεδομένων και ευφυής διαχείριση: Ενσωματωμένος χώρος αποθήκευσης 256GB, δημιουργεί αυτόματα διάφορες καμπύλες δοκιμών και εκθέσεις, υποστηρίζει την εξαγωγή USB / Ethernet και την ανάλυση λογισμικού υπολογιστή υποδοχής.Εμφάνιση στατιστικών διαγράμματος των ΠΛΠ σε πραγματικό χρόνο, αυτόματη σήμανση και συναγερμός ανωμαλιών δεδομένων, σύμφωνα με τις απαιτήσεις αποδοχής της ποιότητας ISO 9001.

Διεθνή πρότυπα αναφοράς
Ο δοκιμαστικός πάγκος αντλίας νερού υψηλής πίεσης WPT-14 ακολουθεί αυστηρά μια σειρά από διεθνή έγκυρα πρότυπα για να εξασφαλίσει την ακρίβεια και την παγκόσμια εφαρμογή των αποτελεσμάτων των δοκιμών:
*ISO 9906:2018: Δοκιμή αποδοχής των υδραυλικών επιδόσεων των αντλιών (Δοκιμή απόδοσης της παραγράφου 5· Δοκιμή NPSH της παραγράφου 6).
*GB/T 3216-2016: Δοκιμή αποδοχής υδραυλικών επιδόσεων περιστροφικών δυναμικών αντλιών επιπέδου 1, 2, 3 (Δοκιμή κεφαλής της παραγράφου 5· όρια δονήσεων και θορύβου της παραγράφου 6).
*API 610:2010: Κεντροαστωτικές αντλίες για τις βιομηχανίες πετρελαίου, πετροχημικής και φυσικού αερίου (Παράγραφος 9 Δοκιμή μηχανικής ακεραιότητας, Παράγραφος 10 Δοκιμή απόδοσης).
*ANSI/HI 1.6-2019: Δοκιμή απόδοσης της αντλίας (τμήμα 4 Μέθοδος υπολογισμού απόδοσης· τμήμα 5 Αβεβαιότητα δοκιμής).
*IEC 60034-1:2010: Ενεργειακές μηχανές περιστροφής Μέρος 1: Δυναμικές και επιδόσεις (Παράγραφος 7 Δοκιμή αύξησης της θερμοκρασίας, Παράγραφος 8 Καθορισμός της απόδοσης).

Τεχνικές παραμέτρους

Κατηγορία

Λεπτομέρειες παραμέτρων

Σχήμα

WPT-14

Περιοχή πίεσης δοκιμής

0-50MPa (υδραυλικά), 0-10MPa (πνευματικά)

Πεδίο ροής

0.1-5000m3/h (ηλεκτρομαγνητικός μετρητής ροής, ±0,5% FS)

Πεδίο ισχύος

0.5-500kW (Αλλαγή ταχύτητας του κινητήρα: 0-3000 στροφές ανά λεπτό, ακρίβεια ±0,1%)

Περιοχή θερμοκρασίας

0-150°C (λειτουργία), -20-70°C (αποθήκευση)

Μέτρηση δονήσεων

0-200m/s2 (επιταχυνόμετρος, ανάλυση: 0,1m/s2)

Επίπεδο θορύβου

30-120dB (Μετρητής επιπέδου ήχου, ακρίβεια ±1dB)

Διασύνδεση ελέγχου

Εικονική οθόνη LCD 12 ιντσών (1920×1080 ανάλυση)

Αποθήκευση δεδομένων

256GB ενσωματωμένη μνήμη (υποστηρίζει 200.000+ αρχεία δοκιμών)

Μέσα δοκιμής

Νερό, πετρέλαιο, διαβρωτικό υγρό (προαιρετική αντιασβρωτική μονάδα)

Τάξη προστασίας

IP55 (καμπίνα ελέγχου), IP67 (μονάδες αισθητήρων)

Ηλεκτρική τροφοδοσία

Δυναμικό ρεύματος AC380V±10%, 50/60Hz, ονομαστική ισχύς: 800kVA (μέγιστη.)

Μέγεθος

5000 × 3500 × 3000 mm (συμπεριλαμβανομένης της δεξαμενής νερού και του συστήματος ελέγχου)

Βάρος

5000 kg (Δομή από ανοξείδωτο χάλυβα)

Επικοινωνία

RS485/Modbus TCP, USB 3.0, Ethernet (υποστηρίζει πρωτόκολλο OPC UA)

Ακριβότητα δοκιμής

Πίεση: ±0,2% FS, ροή: ±0,5% FS, απόδοση: ±0,5%
