IEC 60884.1 Δοκιμαστής πρίζας πρίζας από ανοξείδωτο χάλυβα Η συσκευή δοκιμής σταθερότητας πρίζας HC9928

Συσκευή δοκιμής σταθερότητας πρίζας

ΤύποςμεΔοκιμαστής πρίζας:

IEC 60884-1 "Συστοιχίες και πρίζες για οικιακούς και παρόμοιους σκοπούς" Μέρος 1: Γενικές απαιτήσεις, παράγραφος 24.10, σχήμα 30

Τυπική περιγραφήμεΔοκιμαστής πρίζας:

Η πρίζα τοποθετείται σε άκαμπτη πλάκα από χάλυβα με τρύπες κατάλληλες για τις καρφίτσες της πρίζας, όπως φαίνεται στο παράδειγμα στο σχήμα 30.

Οι αποστάσεις μεταξύ των κέντρων των τρυπών (για παράδειγμα,d1 και d2) πρέπει να είναι ίδιες με τις αποστάσεις μεταξύ των κέντρων του κύκλου που περιβάλλει την περιοχή της διατομής κάθε πινέλας στο τυποποιημένο φύλλο της πρίζας..

Κάθε τρύπα πρέπει να έχει διάμετρο ίση με εκείνη του κύκλου που περιβάλλει την περιοχή της διατομής της καρφίτσας συν (6 ± 0,5) mm.

Η πρίζα τοποθετείται στην πλακέτα χάλυβα κατά τρόπο ώστε τα κέντρα των κύκλων που περιβάλλουν τις καρφίτσες να συμπίπτουν με τα κέντρα των τρυπών.

Εφαρμόζεται για 1 λεπτό σε κάθε πένα με τη σειρά, προς την κατεύθυνση του διαμήκους άξονα της πένας, μια έλξη P ίση με τη μέγιστη δύναμη σύσφιξης, όπως αναφέρεται στον πίνακα 16, χωρίς σπασμούς.

Η έλξη εφαρμόζεται μέσα σε θερμαντικό ντουλάπι σε θερμοκρασία (70 ± 2) °C, 1 ώρα μετά την τοποθέτηση της πρίζας στο θερμαντικό ντουλάπι.

Μετά τη δοκιμή, η πρίζα αφήνεται να ψύξει στην θερμοκρασία περιβάλλοντος και επαληθεύεται ότι δεν έχει μετακινηθεί κανένα πινάκι στο σώμα της πρίζας περισσότερο από 1 mm.

Δείγμα δοκιμήςμεΔοκιμαστής πρίζας:Κύλινδρο, καρφίτσα.

ΠαράμετροιμεΔοκιμαστής πρίζας:

ΕφαρμογήμεΔοκιμαστής πρίζας:

Χρησιμοποιείται για τη δοκιμή της σταθερότητας του πλέγματος και της πρίζας του. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.

Μέθοδος δοκιμήςμεΔοκιμαστής πρίζας:

1Πριν από την πρώτη χρήση, ο χρήστης θα πρέπει να εξοικειωθεί με τα σχετικά πρότυπα για την αποτελεσματικότερη και ορθότερη χρήση της συσκευής δοκιμής και την ολοκλήρωση της δοκιμής.

2Η πρίζα τοποθετείται στην ατσάλινη πλάκα κατά τέτοιο τρόπο ώστε τα κέντρα των κύκλων που περιβάλλουν τις καρφίτσες να συμπίπτουν με τα κέντρα των τρυπών.Στη συνέχεια, τοποθετήστε το βύσμα δοκιμής στην πρίζα προς την κατεύθυνση του διαμήκους άξονα της καρφίτσαςΜετά από αυτό, το βύσμα τοποθετείται στο θερμαντικό ντουλάπι με θερμοκρασία (70 ± 2) °C, 1 ώρα μετά, μια δύναμη έλξης εφαρμόζεται στο εσωτερικό ενός θερμαντικού ντουλάπι

3. Επιλέξτε το κορμί ανάλογα με το σχήμα του πρίζα, και να είναι σταθερά συνδεδεμένο με το πρίζα (συνασπιστεί ότι δεν θα χαλαρώσει όταν ασκεί μια δύναμη έλξης)

4. Επιλέξτε το βάρος της δύναμης έλξης σύμφωνα με τη μέγιστη δύναμη σύσφιξης όπως αναφέρεται στον πίνακα 16 (μπορεί να επιτευχθεί με την επικάλυψη), το βάρος είναι κολλημένο στον δακτύλιο του σφιγκτήρα, χειριστείτε προσεκτικά,και δεν παράγουν εκρηκτική ένταση.

5Η δύναμη εφαρμόζεται σε κάθε πρίζα για 1 λεπτό, μετά τη δοκιμή.επιτρέπεται η ψύξη της πρίζας σε θερμοκρασία περιβάλλοντος και πρέπει να επαληθεύεται ότι η μετατόπιση οποιουδήποτε πινιού της πρίζας στο σώμα της πρίζας δεν υπερβαίνει το 1 mm..

6Να δίνεται προσοχή στο καθαρισμό της συσκευής και στη συντήρηση των πρίζων μετά την ολοκλήρωση της δοκιμής.

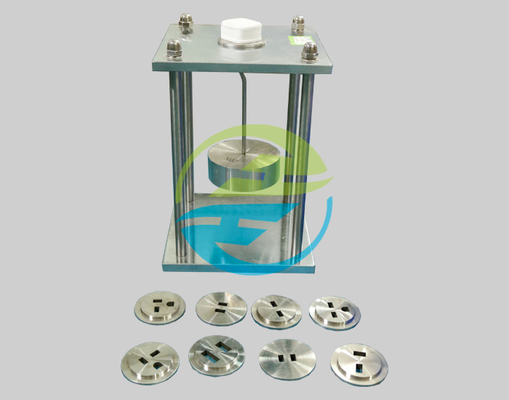

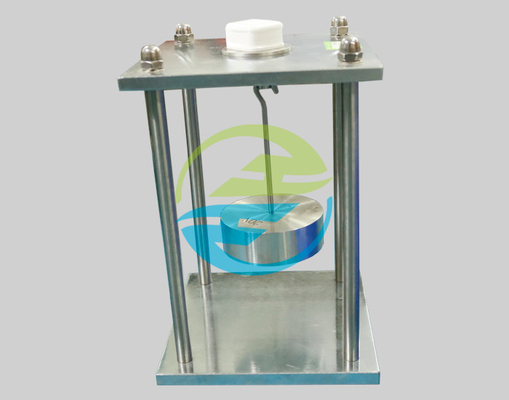

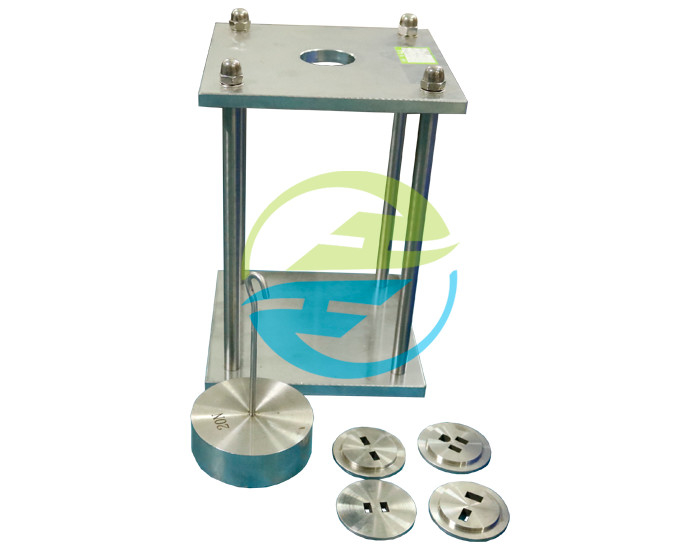

Προβολή εικόναςμεΔοκιμαστής πρίζας:
