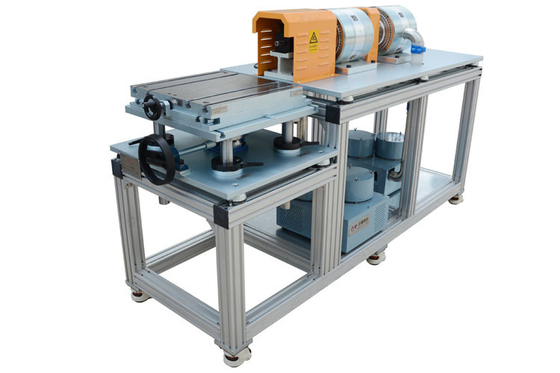

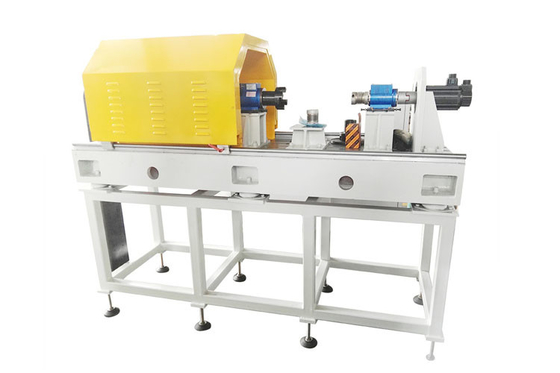

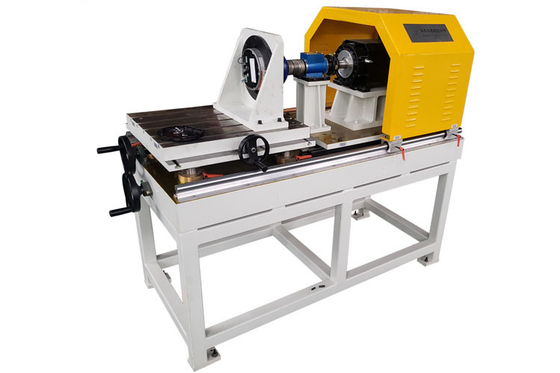

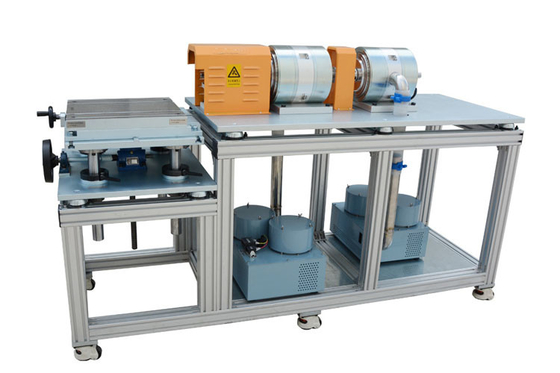

Δοκιμαστικό πάγκο κινητήρα υψηλής ταχύτητας και υψηλής ισχύος για τον έλεγχο των επιδόσεων του κινητήρα

Δοκιμαστικός πάγκος κινητήρων υψηλής ταχύτητας και υψηλής ισχύος για εξοπλισμό δοκιμών απόδοσης κινητήρων μονής θέσης

Εισαγωγή δοκιμαστικού πάγκου κινητήρων:

Ο δοκιμαστικός πάγκος κινητήρων υψηλής ταχύτητας και υψηλής ισχύος (σύστημα δοκιμών) μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές κινητήρων υψηλής ταχύτητας, όπως κινητήρες κίνησης οχημάτων νέας ενέργειας, κινητήρες συμπιεστών αέρα υψηλής ταχύτητας και κινητήρες μαγνητικής αιώρησης υψηλής ταχύτητας. Η πλατφόρμα εγκατάστασης μπορεί να σχεδιαστεί σύμφωνα με τον κινητήρα που πρόκειται να δοκιμαστεί, και μπορεί να επιλεγεί η δομή εγκατάστασης με φλάντζα άκρου ή η δομή εγκατάστασης βάσης.

Ο δοκιμαστικός πάγκος κινητήρων χρησιμοποιείται κυρίως για τη δοκιμή της τάσης εισόδου του κινητήρα, του ρεύματος εισόδου (AC/DC), της ισχύος εισόδου, του συντελεστή ισχύος (AC)· της ροπής εξόδου (ονομαστική ροπή, ροπή μπλοκαρίσματος, ροπή εκκίνησης, μέγιστη ροπή, κ.λπ.), της ταχύτητας εξόδου, της μηχανικής ισχύος εξόδου· της απόδοσης· της αύξησης θερμοκρασίας, της δόνησης, του θορύβου και ούτω καθεξής. Μπορεί να πραγματοποιήσει δοκιμές τύπου και εργοστασιακές δοκιμές για την αξιολόγηση της συνολικής απόδοσης του κινητήρα και να παρέχει μια ακριβή βάση παραμέτρων για την έρευνα και ανάπτυξη, την παραγωγή, τη συντήρηση και την εφαρμογή πεδίου του κινητήρα. Ο δοκιμαστικός πάγκος συνολικής απόδοσης κινητήρων μπορεί να δοκιμάσει όλους τους τύπους ασύγχρονων κινητήρων, σύγχρονων κινητήρων, κινητήρων μόνιμων μαγνητών, κινητήρων AC, κινητήρων DC, κινητήρων νέας ενέργειας και ούτω καθεξής.

Κύρια μέρη του συστήματος δοκιμών κινητήρων:

Ο δοκιμαστικός πάγκος κινητήρων περιλαμβάνει κυρίως Δυναμόμετρο, σύστημα ελέγχου, σύστημα μέτρησης ηλεκτρικών παραμέτρων, μηχανική δομή και λογισμικό παρακολούθησης.

Κύρια αντικείμενα δοκιμών δοκιμαστικού πάγκου κινητήρων:

Δοκιμή χαρακτηριστικών ισχύος και ροπής κινητήρα με ελεγκτή

Δοκιμή αύξησης θερμοκρασίας κινητήρα με ελεγκτή

Δοκιμή μπλοκαρίσματος κινητήρα με ελεγκτή

Δοκιμή επαλήθευσης στρατηγικής ελέγχου κινητήρα με ελεγκτή

Δοκιμή μέγιστης ταχύτητας κινητήρα με ελεγκτή

Δοκιμή ανάκτησης ενέργειας πέδησης κινητήρα με ελεγκτή

Δοκιμή εξωτερικών χαρακτηριστικών κινητήρα

Δοκιμή ανάπτυξης και βελτιστοποίησης αντιστοίχισης συστήματος κίνησης κινητήρα και ελεγκτή

Δοκιμή απόδοσης και βαθμονόμησης συστήματος κίνησης κινητήρα και ελεγκτή

Δοκιμή χάρτη απόδοσης

Δοκιμή επιταχυνόμενης απόκρισης

Δοκιμή απόκρισης ροπής

Δοκιμή αντοχής σε σταθερή κυκλική φόρτιση

Παράμετροι δοκιμαστικού εξοπλισμού κινητήρα:

Εταιρικό προφίλ:

Η παραγωγική βάση της Guangzhou HongCe Equipment Co., Ltd βρίσκεται στην πόλη Foshan Sanshan New Town, δίπλα στον σιδηροδρομικό σταθμό Guangzhou South. Ειδικευόμαστε στον τομέα του εξοπλισμού δοκιμών ενεργειακής απόδοσης, εξοπλισμού δοκιμών απόδοσης, εξοπλισμού δοκιμών IP, εξοπλισμού δοκιμών οικιακών συσκευών, εξοπλισμού δοκιμών ευφλεκτότητας, εξοπλισμού δοκιμών διαρροής ηλίου, εξοπλισμού δοκιμών καλωδίων, εξοπλισμού δοκιμών μπαταριών, και ολοκληρωμένες λύσεις διαμόρφωσης εργαστηριακού εξοπλισμού, και έχουμε δημιουργήσει καλές σχέσεις με πελάτες με πολλούς εγχώριους και διεθνείς οργανισμούς μετρολογίας και πιστοποίησης, τμήματα εργαστηρίων και ιδρύματα έρευνας και ανάπτυξης, συμπεριλαμβανομένων των TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, και άλλους γνωστούς οργανισμούς.

Ως επιχείρηση υψηλής τεχνολογίας, δεσμευόμαστε να παρέχουμε στους πελάτες υψηλής ποιότητας όργανα και λύσεις, βασιζόμενοι σε προηγμένη τεχνολογία εξοπλισμού και εξαιρετική ποιότητα προϊόντων. Τα προϊόντα μας καλύπτουν συστήματα δοκιμών ενεργειακής απόδοσης και συστήματα δοκιμών απόδοσης για οικιακές συσκευές, με στόχο να βοηθήσουμε τους πελάτες να αξιολογήσουν και να βελτιώσουν την ενεργειακή απόδοση και την απόδοση των προϊόντων τους. Εν τω μεταξύ, παρέχουμε επίσης συνολικές υπηρεσίες κατασκευής εργαστηρίων για να καλύψουμε τις διαφοροποιημένες ανάγκες των πελατών μας.

Διαθέτουμε μια επαγγελματική ομάδα Ε&Α αφιερωμένη στην τεχνολογική καινοτομία και τη βελτίωση προϊόντων. Μέσω συνεχούς έρευνας και ανάπτυξης, εισάγουμε συνεχώς νέα προϊόντα που ανταποκρίνονται στις απαιτήσεις της αγοράς και διασφαλίζουμε τη σταθερότητα και την αξιοπιστία των προϊόντων μας.

Η Guangzhou HongCe Equipment Co., Ltd ακολουθεί πάντα την αρχή "ο πελάτης πρώτα, η ποιότητα πρώτη", και επιδιώκει συνεχώς την αριστεία. Δεσμευόμαστε να παρέχουμε στους πελάτες μας προϊόντα υψηλής ποιότητας και επαγγελματικές υπηρεσίες για να τους βοηθήσουμε να επιτύχουν στην ανταγωνιστική αγορά.

Σας ευχαριστούμε για το ενδιαφέρον σας για την Guangzhou HongCe Equipment Co., Ltd. και ανυπομονούμε να δημιουργήσουμε μια μακροχρόνια συνεργασία μαζί σας για να αναπτύξουμε και να δημιουργήσουμε ένα καλύτερο μέλλον μαζί.

Συχνές Ερωτήσεις

1. Ποιες είναι οι βασικές δυνατότητες δοκιμών αυτού του δοκιμαστικού πάγκου κινητήρων "μονής θέσης" υψηλής ταχύτητας και υψηλής ισχύος; Τι εύρη ισχύος και περιστροφικής ταχύτητας μπορεί να φιλοξενήσει;
Απάντηση: Αυτός ο δοκιμαστικός πάγκος είναι ειδικά σχεδιασμένος για την επαλήθευση της απόδοσης κινητήρων υψηλής ταχύτητας και υψηλής ισχύος. Με βάση τις τεχνικές προδιαγραφές που είναι τυπικές για παρόμοιο εξοπλισμό στον κλάδο, οι δυνατότητες δοκιμών του καλύπτουν ένα ευρύ φάσμα:

Ισχύς και Ροπή: Υποστηρίζει δοκιμές για κινητήρες με ονομαστική ισχύ από 100 kW έως 2.000 kW (ή και υψηλότερη), με συνεχείς δυνατότητες ροπής που υπερβαίνουν τα 500 N·m.

Εύρος Περιστροφικής Ταχύτητας: Για να ευθυγραμμιστεί με τις τάσεις ανάπτυξης των κινητήρων υψηλής ταχύτητας, η μέγιστη ταχύτητα φτάνει συνήθως τις 20.000 έως 50.000 σ.α.λ., καλύπτοντας τις απαιτήσεις δοκιμών για κινητήρες κίνησης οχημάτων νέας ενέργειας, κινητήρες συμπιεστών αέρα υψηλής ταχύτητας και εξειδικευμένους κινητήρες αεροδιαστημικής.

Τάση και Ρεύμα: Το σύστημα χειρίζεται τάσεις έως 1.200 V και ρεύματα έως 1.200 A, καλύπτοντας τις απαιτήσεις υψηλής τάσης και υψηλού ρεύματος των σύγχρονων σεναρίων δοκιμών κινητήρων.

2. Ποιες συγκεκριμένες δοκιμές μπορεί να εκτελέσει αυτός ο πάγκος; Ποια πρότυπα δοκιμών ακολουθεί;
Απάντηση: Αυτός ο δοκιμαστικός πάγκος είναι ένα ολοκληρωμένο σύστημα αξιολόγησης απόδοσης ικανό να εκτελεί βασικές δοκιμές που απαιτούνται για δοκιμές τύπου κινητήρων και δοκιμές αποδοχής εργοστασίου.

Βασικές Λειτουργίες Δοκιμών: Αυτές περιλαμβάνουν χαρτογράφηση απόδοσης και απωλειών, δοκιμές αύξησης θερμοκρασίας, δοκιμές χαρακτηριστικών φορτίου, δοκιμές ικανότητας υπερφόρτωσης, δοκιμές μπλοκαρίσματος και δοκιμές χαρακτηριστικών δυναμικής απόκρισης (όπως απόκριση βήματος ροπής/ταχύτητας). Το σύστημα διαθέτει δυνατότητες λειτουργίας τεσσάρων τεταρτημορίων, επιτρέποντάς του να προσομοιώνει καταστάσεις κίνησης και παραγωγής υπό διάφορες συνθήκες λειτουργίας.

Συμμόρφωση με Πρότυπα: Οι διαδικασίες δοκιμών και οι προδιαγραφές ακρίβειας ακολουθούν αυστηρά τα κυρίαρχα εγχώρια και διεθνή πρότυπα, όπως η σειρά IEC 60034, το IEEE 112 και τα εθνικά πρότυπα της Κίνας GB/T 1032 (Μέθοδοι δοκιμών για τριφασικούς κινητήρες επαγωγής) και GB/T 22669 (Μέθοδοι δοκιμών για τριφασικούς σύγχρονους κινητήρες μόνιμων μαγνητών).

3. Τι είναι ο σχεδιασμός "μονής θέσης"; Ποια είναι η σημασία αυτού του σχεδιασμού για τις δοκιμές;
Απάντηση: "Μονής θέσης" σημαίνει ότι ο δοκιμαστικός πάγκος φιλοξενεί την εγκατάσταση και τη δοκιμή μόνο ενός κινητήρα κάθε φορά. Σε αντίθεση με τον εξοπλισμό δοκιμών γραμμής παραγωγής πολλαπλών θέσεων που έχει σχεδιαστεί για παράλληλες δοκιμές, αυτός ο σχεδιασμός προορίζεται κυρίως για φάσεις Ε&Α, επικύρωσης και βαθμονόμησης απόδοσης.

Σημασία και Πλεονεκτήματα: Ο σχεδιασμός μονής θέσης επιτρέπει μια πιο εξελιγμένη και ισχυρή δομή δοκιμαστικού πάγκου, παρέχοντας εξαιρετική ακρίβεια ελέγχου (π.χ., ακρίβεια ελέγχου ροπής ±0,3% FS) και ακρίβεια μέτρησης (π.χ., ακρίβεια μέτρησης ροπής ±0,2% FS). Επιτρέπει στους μηχανικούς να πραγματοποιούν σε βάθος ανάλυση κινητήρων, να εκτελούν σύνθετες προσαρμοσμένες ακολουθίες δοκιμών και να ενσωματώνουν προηγμένες λειτουργίες όπως προσομοίωση περιβάλλοντος (θερμοκρασία, υγρασία, δόνηση) - δυνατότητες που δεν μπορούν να ανταγωνιστούν οι δοκιμές γραμμής μαζικής παραγωγής.

4. Πώς επιτυγχάνει το σύστημα υψηλής ακρίβειας συλλογή δεδομένων και έλεγχο; Ποια είναι τα βασικά υποσυστήματα;
Απάντηση: Η υψηλή ακρίβεια προέρχεται από την αρθρωτή, υψηλής απόδοσης αρχιτεκτονική του συστήματος. Ένας πλήρης δοκιμαστικός πάγκος συνήθως ενσωματώνει τα ακόλουθα βασικά υποσυστήματα:

Δυναμόμετρο και Προσομοίωση Φορτίου: Στον πυρήνα του βρίσκεται ένα δυναμόμετρο ελεγχόμενο από έναν τετρα-τεταρτημοριακό μεταβλητής συχνότητας (VFD), ικανό να προσομοιώνει με ακρίβεια οποιαδήποτε συνθήκη φορτίου από μηδενική ταχύτητα έως μέγιστη ταχύτητα.

Σύστημα Μέτρησης Υψηλής Ακρίβειας: Ενσωματώνει αναλυτές ισχύος (π.χ., σειρά WT3000, κλάση ακρίβειας 0.1), αισθητήρες ροπής υψηλού εύρους ζώνης (π.χ., σειρά HBM T40, ακρίβεια ±0.1%) και αισθητήρες ταχύτητας για να διασφαλίσει ακριβή ιχνηλασιμότητα ηλεκτρικών και μηχανικών παραμέτρων.

Πλατφόρμα Ελέγχου και Συλλογής Δεδομένων σε Πραγματικό Χρόνο: Ένα σύστημα ελέγχου βασισμένο σε DSP ή βιομηχανικούς υπολογιστές, σε συνδυασμό με επαγγελματικό λογισμικό δοκιμών όπως το LabVIEW, επιτρέπει ρυθμούς ανανέωσης μέτρησης ροπής άνω των 1 kHz, καθώς και αυτοματοποιημένο έλεγχο διαδικασίας δοκιμών και συγχρονισμένη συλλογή και ανάλυση δεδομένων.

5. Μπορεί αυτός ο δοκιμαστικός πάγκος να προσομοιώσει το πραγματικό περιβάλλον λειτουργίας του κινητήρα; Τι επιπλέον λειτουργικές επεκτάσεις υποστηρίζονται;
Απάντηση: Ναι. Για την ακριβή αξιολόγηση της απόδοσης και της αξιοπιστίας του κινητήρα υπό πραγματικές συνθήκες λειτουργίας, ο δοκιμαστικός πάγκος υποστηρίζει ένα ευρύ φάσμα επιλογών προσομοίωσης περιβάλλοντος και λειτουργικών επεκτάσεων, όπως:

Προσομοίωση Ηλεκτρικού Περιβάλλοντος: Ενσωματώνει προσομοιωτές μπαταριών ή αμφίδρομα τροφοδοτικά DC για την προσομοίωση των χαρακτηριστικών φόρτισης/εκφόρτισης διαφόρων τύπων μπαταριών (όπως LFP και τριτοταγείς λιθίου), επιτρέποντας ρεαλιστικές δοκιμές φορτίου συστημάτων κίνησης ηλεκτρικών οχημάτων νέας ενέργειας. Προσομοίωση Κλίματος και Περιβάλλοντος: Εξοπλισμένο με προαιρετικό θάλαμο περιβάλλοντος υψηλής/χαμηλής θερμοκρασίας, το σύστημα επιτρέπει δοκιμές ακραίων θερμοκρασιών κινητήρων και των ελεγκτών τους σε εύρος από -45°C έως +120°C, καθώς και την προσομοίωση συνθηκών γήρανσης όπως ο κύκλος θερμοκρασίας-υγρασίας και ο θερμικός σοκ.

Παρακολούθηση Δόνησης και Αξιοπιστίας: Το σύστημα υποστηρίζει επεκτάσιμες δυνατότητες παρακολούθησης και ανάλυσης δονήσεων σε απευθείας σύνδεση, επιτρέποντας την ανίχνευση σε πραγματικό χρόνο χαρακτηριστικών πρώιμου σταδίου βλαβών σε κρίσιμα εξαρτήματα - όπως ρουλεμάν και γρανάζια - και την αξιολόγηση της διάρκειας ζωής τους.
