Τόπος καταγωγής: | Κίνα |
Μάρκα: | HongCe |
Πιστοποίηση: | Third party calibration certificate (cost additional) |
Αριθμό μοντέλου: | Wcs-1 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | κόντρα πλακέ |
Χρόνος παράδοσης: | 30 ημέρες |
Όροι πληρωμής: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 50 καθορισμένος μήνας |
Πρότυπο: | IEC60529 IPX 1~8 | Όγκος δεξαμενών: | 1000L |
---|---|---|---|
Σύστημα ελεγκτών: | PLC | Διασύνδεση: | οθόνη αφής χρώματος 7 ίντσας |
Υψηλό φως: | Περιβάλλοντος θαλάμου δοκιμής,υλικό εξοπλισμός δοκιμής |

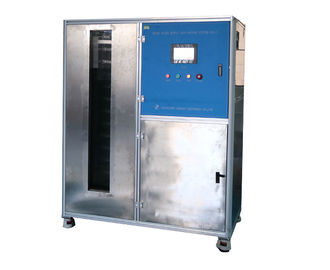

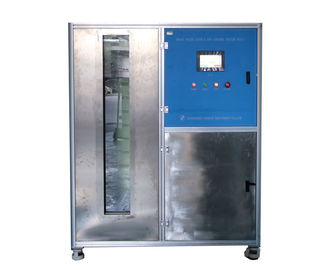

IEC 60529 έξυπνα παροχή νερού και σύστημα ελέγχου αιθουσών βύθισης IPX7 για IPX1 σε IPX8
Πληροφορίες προϊόντων:
Η έξυπνα παροχή νερού και το σύστημα ελέγχου σχεδιάζονται και κατασκευάζονται σύμφωνα με
τυποποιημένη απαίτηση IEC60529 IPX1~IPX8 και σχετική απαίτηση του IEC 60598.
Αυτή η αίθουσα μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή βύθισης νερού IPX7.
Χρησιμοποιείται για την αδιάβροχη δοκιμή της ηλεκτρικής συσκευής, όπως οι συσκευές φωτισμού.
Τεχνικές παράμετροι:
1. Η έξυπνα παροχή νερού και το σύστημα ελέγχου ισχύουν σε:
(α) παροχή νερού για την αδιάβροχη δοκιμή IPX1~IPX6
(β) δοκιμή βύθισης νερού IPX7
(γ) αποθήκευση νερού για τη δοκιμή συμπίεσης νερού IPX8
(δ) αυτόματος έλεγχος για ολόκληρο τον αδιάβροχο εξοπλισμό
2. Μέθοδος παροχής νερού: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης
3. Διαδικασία ελέγχου παροχής νερού: Αφότου προετοίμασε ο χρήστης την αξία θερμοκρασίας ύδατος, την αξία ροής του νερού και την αξία πίεσης νερού στην οθόνη αφής, το σύστημα ελέγχου θερμοκρασίας, τους ηλεκτρονικούς μετρητές ή το ψηφιακό όργανο ελέγχου μετρητών πίεσης σε πραγματικό χρόνο οι τρέχουσες τιμές, διαβάστε τις τιμές στο PLC μέσω της μετατροπής στοιχείων, κατόπιν ρυθμίζει αυτόματα την περιστροφική ταχύτητα της αντλίας μέσω του μετατροπέα συχνότητας.
Ποτίστε τον έλεγχο tempreture: Το σύστημα PID ελέγχει αυτόματα και ανιχνεύει το tempreture νερού, σειρά: θερμοκρασία δωματίου ~ 95℃ (±1℃).
4.There είναι μεγάλη ροή και μικρή ροή δύο παροχή νερού τρόπων.
5. Μεγάλη παροχή νερού ροής:
(α) ισχύει στην ισχυρές δοκιμή ψεκασμού νερού IPX5~IPX6 και την έγχυση νερού IPX8
(β) σειρά ροής: 10~100L/min
(γ) ακρίβεια ροής: ±0.5L/min
(δ) Flowmeter: Lwgy-15 flowmeter στροβίλων τύπων
(ε) υδραντλία: CHL8-60L6WBC φυγοκεντρική αντλία ανοξείδωτου τύπων
6. Μικρή παροχή νερού ροής:
(α) ισχύει στην αδιάβροχη δοκιμή IPX1~IPX4
(β) σειρά ροής: 1~10L/min
(γ) ακρίβεια ροής: ±0.5L/min
Flowmeter: Lwgy-4 flowmeter στροβίλων τύπων
(δ) υδραντλία: CHL2-30L6WBC φυγοκεντρική αντλία ανοξείδωτου τύπων
7. Δεξαμενή αποθήκευσης νερού:
(α) ισχύει στην αποθήκευση νερού της ισχυρής δοκιμής ψεκασμού νερού IPX5~IPX6, έγχυση νερού IPX8, βύθιση IPX7
(β) όγκος: 550L
(γ) διάσταση: W600mmXD660mmXH1400mm
(δ) παράθυρο παρατήρησης: παράθυρο γυαλιού
(ε) διάσταση παραθύρων παρατήρησης: W200mmXH1250mm
(f) μετρητής βάθους: ανοξείδωτο
(ζ) ύψος μετρητών βάθους: 1300mm, accuracy1mm
(η) υγρός έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης
8. IPX7 αυτόματο υποστήριγμα ανελκυστήρων βύθισης
(α) απόσταση ανύψωσης: 0~1250mm
(β) διάσταση υποστηριγμάτων: L400mmXW400mm
(γ) βάρος φορτίων υποστηριγμάτων: 50Kg
9. Έλεγχος IPX8
(α) σειρά πίεσης: 0~0.6Mpa
(β) χρονική σειρά: 0~999999s

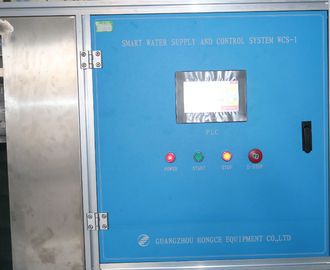

10. Γραφείο ελέγχου:
(α) ανίχνευση ροής: το σήμα ροής ανατροφοδοτεί μέσω ηλεκτρονικό flowmeter
(β) ροή που θέτει: σύνολο στην οθόνη αφής
(γ) ανίχνευση θερμοκρασίας: PID
(δ) ελεγκτής: PLC της Mitsubishi
(ε) φιλική διεπαφή: 7 ίντσα, οθόνη αφής χρώματος
(f) λειτουργία ελέγχου: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης, και χρονικός έλεγχος δοκιμής.
(ζ) λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος
11. Φίλτρο: κοχύλι ανοξείδωτου, λεπτός πυρήνας φίλτρων
12. Υλικό σώματος: βιομηχανικό κράμα αργιλίου
13. Εξωτερική διάσταση: 1400mmX750mmX1600mm
14. Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα 380V, 50HZ
Κύρια διαμόρφωση:
Αριθ. | Στοιχείο | Προδιαγραφές | Ποσότητα |
1 | Υδραντλία | CHL2-30L6WBC | 1 PC |
2 | Υδραντλία | CHL8-60L6WBC | 1 PC |
3 | Ηλεκτρομαγνητικό flowmeter |
Lwgy-4 flowmeter στροβίλων
|
1 ΣΥΝΟΛΟ |
4 | Ηλεκτρομαγνητικό flowmeter |
Lwgy-15 flowmeter στροβίλων
|
1 ΣΥΝΟΛΟ |
5 | Αισθητήρας πίεσης | 1.0Mpa | 1 ΣΥΝΟΛΟ |
6 | Ελεγκτής θερμοκρασίας | 1 ΣΥΝΟΛΟ | |
7 | Δεξαμενή αποθήκευσης νερού | 1000mmx1000mmx1000mm | 1 ΣΥΝΟΛΟ |
8 | Φίλτρο | 50L/min | 1 ΣΥΝΟΛΟ |
9 | PLC | Mitsubishi, που κατασκευάζεται στην Ιαπωνία | 1 PC |
10 | Διεπαφή | 7inch, χρώμα | 1 PC |
11 | Μετασχηματιστής συχνότητας | 2.2KW | 1 ΣΥΝΟΛΟ |
12 | Ηλεκτρικός ηλεκτρονόμος | DC24V | 10 ΣΥΝΟΛΑ |
13 | Επαφέας | AC220V | 3 ΣΥΝΟΛΑ |
14 | Προστασία διαρροής | 1 ΣΥΝΟΛΟ | |
15 | Διακόπτης | 1 ΣΥΝΟΛΟ | |
16 | Ηλεκτρικά εξαρτήματα | 1 ΣΥΝΟΛΟ | |
17 | Ηλεκτρικό κιβώτιο ελέγχου | 1 ΣΥΝΟΛΟ | |
18 | Σώμα αιθουσών | Βιομηχανικό κράμα αργιλίου | 1 ΣΥΝΟΛΟ |
19 | Ηλεκτρομαγνητική βαλβίδα νερού | 1» | 6 ΣΥΝΟΛΑ |
20 | Τοποθετήσεις σωληνώσεων | 1 ΣΥΝΟΛΟ | |
21 | Δίσκος βύθισης | Βάρος φορτίων: 50Kg | 1 ΣΥΝΟΛΟ |
