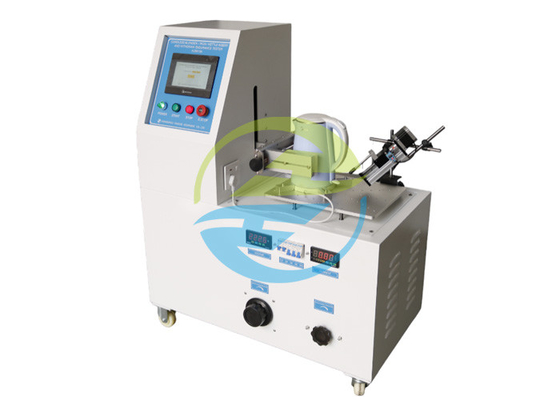

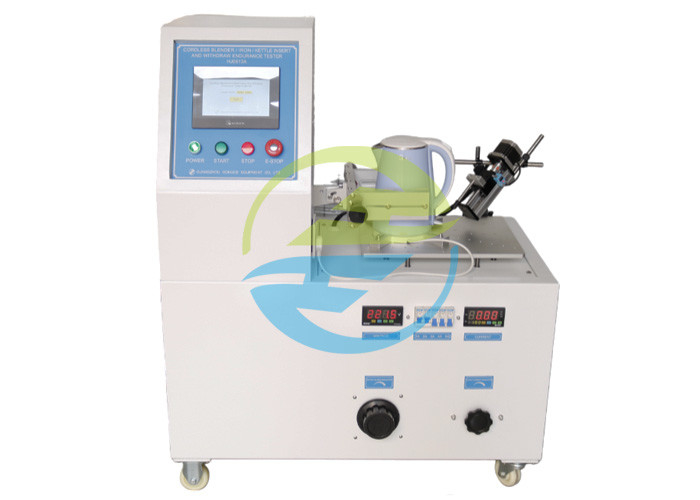

Ενιαίο σταθμό Ελέγχου Οικιακών Συσκευών Κέταλ Δοκιμή αποσύρσεως με ρεύμα εξόδου 15A

Οικιακό εξοπλισμό δοκιμής συσκευής Δοκιμή απόσυρσης λέβητα με ρεύμα εξόδου 15A

Πρότυπο εξοπλισμού δοκιμής οικιακών συσκευών:

IEC 60335-2-15 Ηλεκτρικές συσκευές οικιακής χρήσης και παρόμοιες ηλεκτρικές συσκευές Ασφάλεια Μέρος 2-15: Ειδικές απαιτήσεις για συσκευές θέρμανσης υγρών παράγραφος 22.103;

IEC 60335-2-14 Οικιακές και παρόμοιες ηλεκτρολογικές συσκευές ∙ Ασφάλεια ∙ Μέρος 2-14: Ιδιαίτερες απαιτήσεις για μηχανές κουζίνας παράγραφος 22.103;

IEC 60335-2-3 Ηλεκτρικές συσκευές οικιακής χρήσης και παρόμοιες ηλεκτρικές συσκευές Ασφάλεια Μέρος 2-3: Ιδιαίτερες απαιτήσεις για ηλεκτρικά σίδερα παράγραφος 22.105;

Χαρακτηριστικό του εξοπλισμού δοκιμής οικιακής συσκευής:

Ο σύνδεσμος συσκευής ασύρματων νεροσίφων πρέπει να είναι κατασκευασμένος έτσι ώστε να αντέχει στις πιέσεις που προκύπτουν κατά τη διάρκεια της κανονικής χρήσης.

Τα δύο ενεργά πινάκια του βραστήρα συνδέονται μεταξύ τους και ένα εξωτερικό αντίστακτο φορτίο συνδέεται σε σειρά με την τροφοδοσία.

Η λέβητα τοποθετείται στη θέση της και αποσύρεται 10 000 φορές με ρυθμό περίπου 10 φορές το λεπτό.

Η δοκιμή διενεργείται χωρίς ροή ρεύματος, εάν οι επαφές σύνδεσης δεν μπορούν να δημιουργηθούν ή να σπάσουν με φορτίο.

Παράμετρος εξοπλισμού δοκιμής που έχει αποσυρθεί από τη λέβητα:

Γενικές ερωτήσεις

1Ποιος είναι ο κύριος σκοπός αυτής της "μονοσταθμικής συσκευής δοκιμής οικιακών συσκευών" και για ποια προϊόντα έχει σχεδιαστεί;
Απάντηση: Ο κύριος σκοπός αυτής της μονάδας δοκιμής οικιακής συσκευής (Model HJ0613A) είναι η εκτέλεση δοκιμών αντοχής plug-in/unplug για ηλεκτρικά κετάλια.σύμφωνα με την παράγραφο 22.103 του προτύπου IEC 60335-2-15, επαληθεύει την ικανότητα του ζευγαριστή ισχύος σε ασύρματους ηλεκτρικούς βραστήρες να αντέχει την πίεση επανειλημμένης εισαγωγής και αφαίρεσης κατά την κανονική χρήση.Ενώ τα πρωταρχικά δείγματα δοκιμής είναι ασύρματες ηλεκτρικές κατσαρόλες, η συσκευή είναι επίσης κατάλληλη για τη δοκιμή παρόμοιων συσκευών θέρμανσης υγρών ή συσκευών κουζίνας, όπως ασύρματοι αναμεικτες και ασύρματα σίδερα.Με την προσομοίωση των επαναλαμβανόμενων ενεργειών σύζευξης και αποσύνδεσης της καθημερινής χρήσης, η συσκευή αξιολογεί αποτελεσματικά τη μακροπρόθεσμη αξιοπιστία της διεπαφής σύνδεσης ρεύματος της συσκευής.

2Η συσκευή διαθέτει δυνατότητα ισχύος εξόδου 15A.
Απάντηση: Η συσκευή ενσωματώνει ένα ενσωματωμένο σύστημα φορτίου ικανό να λειτουργεί με 0 ∆ 250V και 0 ∆ 15A· η ικανότητα ισχύος εξόδου 15A είναι βασική τεχνική προδιαγραφή.Αυτή η παράμετρος επιτρέπει δοκιμές "φορτίου" για το plug-in/unplug-outΣύμφωνα με τις απαιτήσεις της IEC 60335-2-15, η δοκιμή περιλαμβάνει βραχυκύκλωμα των δύο ενεργών πινών του βραστήρα και σύνδεση ενός εξωτερικού αντίστατου φορτίου σε σειρά για να εξασφαλιστεί ότι το ρεύμα δοκιμής φτάνει το 1.1 φορές το ονομαστικό ρεύμαΗ χωρητικότητα ρεύματος 15A εξασφαλίζει ότι η συσκευή μπορεί να φιλοξενήσει τα ονομαστικά ρεύματα των ηλεκτρικών βραστήρων,επιτρέποντας την ανίχνευση πιθανών προβλημάτων, όπως η κακή επαφή ή η μη φυσιολογική θέρμανση, ενώ προσομοιώνεται η πραγματική λειτουργία με κινητήραΕπίσης, καθορίζει αυτόματα τη συμμόρφωση του δείγματος με την παρακολούθηση του ρεύματος αγωγής.

3Τι συνεπάγεται ο σχεδιασμός του "μονικού σταθμού" αυτής της συσκευής και ποιες είναι οι κύριες τεχνικές προδιαγραφές της;
Απάντηση: Ο σχεδιασμός "μονικού σταθμού" σημαίνει ότι η συσκευή δοκιμής μπορεί να φιλοξενεί και να εξετάζει μόνο ένα δείγμα κάθε φορά.Αυτό το σχέδιο είναι βελτιστοποιημένο για εργαστηριακές δοκιμές τύπου και σενάρια επαλήθευσης Ε&ΑΟι βασικές τεχνικές προδιαγραφές περιλαμβάνουν:

Ταχύτητα σύνδεσης/αποσύνδεσης: 0·30 κύκλοι/λεπτο (προσαρμόσιμη).

Δρόμος σύνδεσης/αποσύνδεσης: 0·100 mm (προκαθορισμός μέσω οθόνης αφής).Δοκιμή χωρίς φορτίο σε 000 κύκλους που απαιτείται από τα πρότυπα.

Μέθοδος ελέγχου: σύστημα ελέγχου με βάση τον PLC με διεπαφή με οθόνη αφής για τη ρύθμιση παραμέτρων, την αυτόματη λειτουργία και την παρακολούθηση δεδομένων.

4- Σε ποιες ειδικές προδιαγραφές έχει σχεδιαστεί αυτό το εξοπλισμό; Ποια είναι η σημασία του για τις δοκιμές;
Απάντηση: Ο εξοπλισμός έχει σχεδιαστεί και κατασκευαστεί με αυστηρή συμμόρφωση με πολλαπλά διεθνή πρότυπα ασφάλειας της IEC, εξασφαλίζοντας την εξουσία, τη συγκρισιμότητα και τη συμμόρφωση των αποτελεσμάτων των δοκιμών.Τα βασικά εφαρμοστέα πρότυπα περιλαμβάνουν::

IEC 60335-2-15 (Ειδικές απαιτήσεις για συσκευές θέρμανσης υγρών), παράγραφος 22.103: Η άμεση βάση για τη δοκιμή αντοχής εισαγωγής/αναχώρησης των ασύρματων ηλεκτρικών ζυγαριού.

IEC 60335-2-14 (Ειδικές απαιτήσεις για μηχανές κουζίνας), παράγραφος 22.103: Εφαρμόζεται σε παρόμοιες συσκευές, όπως ασύρματες συσκευές μίγματος.

IEC 60335-2-3 (Ειδικές απαιτήσεις για ηλεκτρικά σιδεράκια), παράγραφος 22.105: Εφαρμόζεται σε παρόμοιες δοκιμές για ασύρματα ηλεκτρικά σίδερα.
Η τήρηση αυτών των προτύπων εξασφαλίζει ότι οι μέθοδοι δοκιμής, οι συνθήκες φορτίου,και τα κριτήρια επιτυχίας/αποτυχίας ευθυγραμμίζονται με τις διεθνώς αναγνωρισμένες απαιτήσεις πιστοποίησης ασφάλειας για οικιακές συσκευές (όπως CB, CE και CCC), καθιστώντας τον εξοπλισμό ένα ζωτικό εργαλείο για τη διασφάλιση της συμμόρφωσης των προϊόντων κατά την είσοδο στις αγορές-στόχους.

5. Πώς ο εξοπλισμός καθορίζει την κατάσταση επιτυχίας/αποτυχίας; Είναι βολική η διαχείριση των δεδομένων;
Απάντηση: Ο εξοπλισμός χρησιμοποιεί ένα ολοκληρωμένο έξυπνο σύστημα για την αυτοματοποιημένη αξιολόγηση επιτυχίας/αποτυχίας και τη διαχείριση δεδομένων:

Αυτόματη αξιολόγηση: Ο εξοπλισμός χρησιμοποιεί ενσωματωμένη λειτουργία ανίχνευσης ρεύματος για την παρακολούθηση της συνέχειας του κυκλώματος του δείγματος σε πραγματικό χρόνο.εάν εμφανιστεί ανοιχτό κύκλωμα ή κακή επαφή, προκαλώντας μη φυσιολογική διακοπή ρεύματος, το σύστημα σηματοδοτεί αυτόματα το δείγμα ως αποτυχημένο και καταγράφει τις πληροφορίες για το σφάλμα..

Διαχείριση δεδομένων: Χρησιμοποιεί PLC έξυπνο έλεγχο και μια οθόνη αφής HMI, υποστηρίζοντας την εμφάνιση των αριθμών κύκλων (0 ̇ 999, 999).και αριθμός κύκλων) και τα λειτουργικά δεδομένα μπορούν να ρυθμιστούν και να προβάλλονται μέσω της οθόνηςΟρισμένες διαμορφώσεις υποστηρίζουν την εξαγωγή δεδομένων μέσω διεπαφών όπως το USB, διευκολύνοντας την παραγωγή εκθέσεων δοκιμών και την ανίχνευση της ποιότητας.
