Τόπος καταγωγής: | Κίνα |
Μάρκα: | HongCe |
Πιστοποίηση: | Calibration certificate(cost additional) |
Αριθμό μοντέλου: | Υπολοχαγός-3 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Κοντραπλακέ |
Χρόνος παράδοσης: | 30 ημέρες |
Όροι πληρωμής: | T/T |
Δυνατότητα προσφοράς: | 10 ΣΥΝΟΛΟ το μήνα |
Τύπος: | IEC 60112, IEC60695 και κ.λπ. | Ονομασία προϊόντος: | Ακολουθώντας ελεγκτής διαρροής |
---|---|---|---|
Έλεγχος λειτουργίας λειτουργίας: | Ηλεκτρικός έλεγχος ή έλεγχος PLC | Διάστημα ηλεκτροδίων: | 4±0.1mm |
Πίεση ηλεκτροδίων: | 1±0.05 Ν | Εξεταστική τάση: | 0-600V διευθετήσιμος |
Καθυστέρηση σταλαγματιάς: | 0.2S | Μέγεθος σταλαγματιάς: | 45 πτώσεις ~ 50/cm3 |
τάση λειτουργίας: | 220V/50Hz, 1KVA | ||
Υψηλό φως: | Εργαλεία δοκιμής εύφλεκτης ικανότητας IEC60112,Ελέγχος PLC του εξοπλισμού δοκιμής εύφλεκτης ικανότητας |

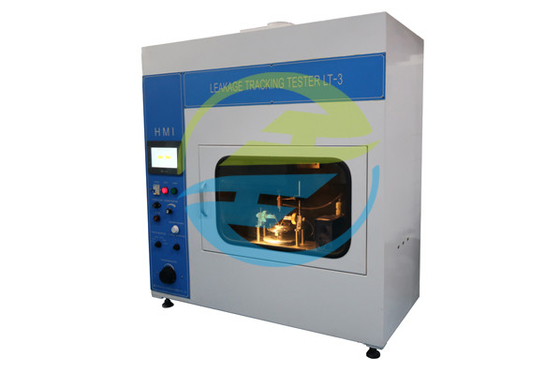

Εργαλεία δοκιμής εύφλεκτης ικανότητας IEC60112 Καθορισμός CTI και PTI
Κανονισμός:
Η μέθοδος IEC60112-2009 για τον προσδιορισμό της απόδειξης και των συγκριτικών δεικτών παρακολούθησης των στερεών μονωτικών υλικών.
It specifies the method of test for the determination of the proof and comparative tracking indices of solid insulating materials on pieces taken from parts of equipment and on plaques of material using alternating voltages.Εξοπλισμός δοκιμής εύφλεκτης ικανότητας
Δείκτης παρακολούθησης αποδεικτικών στοιχείων (PTI)
Όταν, στα πρότυπα IEC για τις προδιαγραφές υλικών ή για ηλεκτρικούς εξοπλισμούς, ή σε άλλα πρότυπα απαιτείται μόνο δοκιμή απόδειξης,50 δοκιμές πτώσης πρέπει να διενεργούνται σύμφωνα με την παράγραφο 8, αλλά με τη συγκεκριμένη ενιαία τάση.Ο απαιτούμενος αριθμός δειγμάτων πρέπει να αντέχει στη δοκιμαστική περίοδο τουλάχιστον 25 δευτερόλεπτα μετά την πτώση της πεντηκοστής σταγόνας, χωρίς βλάβη εντοπισμού και χωρίς να εμφανίζεται μόνιμη φλόγα.
Η λειτουργία της διάταξης υπερεύματος με τόξα αέρα δεν συνιστά βλάβη εντοπισμού.
Η τάση δοκιμής πρέπει να είναι πολλαπλάσια ενός ακέραιου αριθμού 25 V.
Συγκριτικός δείκτης παρακολούθησης (CTI)
Για τον προσδιορισμό του συγκριτικού δείκτη παρακολούθησης απαιτείται ο προσδιορισμός της μέγιστης τάσης στην οποία πέντε δείγματα αντέχουν στη δοκιμαστική περίοδο των 50 σταγόνων χωρίς βλάβη και εάν:σε τάση 25 V χαμηλότερη από τη μέγιστη τιμή πτώσης 50Αν δεν είναι έτσι, πρέπει να προσδιοριστεί η μέγιστη τάση αντοχής 100 πτώσεων.
Παράμετρος:
Σχήμα | LT-2 ((0,5m3) | LT-3 ((0,5m3) (οθόνη αφής) |
Δραστηριακή τάση | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
Τρόπος λειτουργίας ελέγχου | Ηλεκτρικός έλεγχος, λειτουργία κουμπιού | Ελέγχος PLC, λειτουργία 7 ιντσών χρωματικής οθόνης αφής, με υπερύθμιση τηλεχειρισμού |
Δοκιμαστική τάση | Ρυθμίσιμο 0-600V, ακρίβεια 1,5% | |
Συσκευή χρονολόγησης | 9999X0.1S.Εξοπλισμός δοκιμής εύφλεκτης ικανότητας | |
Ηλεκτρόδια | Υλικό: Πλατινένιο ηλεκτρόδιο και μεταλλική ράβδος σύνδεσης | |
Τα δύο ηλεκτρόδια πρέπει να έχουν ορθογώνια διατομή (5 ± 0,1 mm × (2 ± 0,1 mm), με ένα άκρο με τσιμπιδάκι με γωνία 30° ± 2° (βλέπε σχήμα 1).Η κοφτερή άκρη αφαιρείται για να δημιουργηθεί μια περίπου επίπεδη επιφάνεια., πλάτους 0,01 mm έως 0,1 mm | ||
Σχετική θέση ηλεκτρόδου | Περιλαμβάνεται γωνία: 60°±5°, απόσταση 4±0,1mm | |
Πίεση ηλεκτροδίων | 10,00N±0,05N | 10,00N±0,05N, οθόνη αφής |
Υγρά σταγονιδίων | Ο χρόνος διαστήματος πτώσης υγρού: 30±5S, ψηφιακή οθόνη, μπορεί να προεπιλεγεί | |
Υψόμετρο: 35±5 mm | ||
Ο αριθμός των σταγόνων:0-9999 φορές, μπορεί να οριστεί εκ των προτέρων, το μέγεθος του όγκου του υγρού που στάζει ελέγχεται από την εισαγόμενη μικροαντλία εντός 50 ~ 45 σταγόνων / cm3 | ||
Λύσεις δοκιμής | Λύσιμο Α: 0,1%NH4Cl, 3,95±0,05Ωm, Λύσιμο Β: 0,1%NH4Cl + 0,5±0,002% νάτριο-διβουτυλοναφθαλενοσουλφονικό, 1,98±0,05Ωm | |
Κύκλωμα καθυστέρησης χρόνου | 2±0,1S (σε ρεύμα 0,5A ή μεγαλύτερο) | |
Πτώση πίεσης από βραχυκύκλωμα | 1±0,1A 1%, πτώση πίεσης 8% MAX | |
Ταχύτητα ανέμου | 0.2m/s. | |
Περιβαλλοντικές απαιτήσεις | 0°40°C, σχετική υγρασία ≤ 80%, σε σημείο χωρίς εμφανείς δονήσεις και διαβρωτικά αέρια | |
Μέγεθος και βάρος | WDH=1100×550×1200 mm, 130 kg | WDH=1100×550×1200 mm, 130 kg |
Έχουμε κι άλλα.Εξοπλισμός δοκιμής εύφλεκτης ικανότηταςΔιαθέσιμη συσκευή δοκιμής με βελόνα-φλόγα σύμφωνα με την IEC 60695-11-5, συσκευή δοκιμής οριζόντιας-κατακόρυφης φλόγας σύμφωνα με την IEC 60695-11-3 και την IEC 60695-11-4, συσκευή δοκιμής με φωτεινό σύρμα σύμφωνα με την IEC 60695-2-10, την IEC 60695-2-11,Δελτίο ΕΚΑΧ αριθ.. Παρακαλούμε ανατρέξτε στοΚατάλογος εξοπλισμού δοκιμής για εξοπλισμό δοκιμής εύφλεκτης...για την πλήρη λίστα εξοπλισμού μαςΕξοπλισμός δοκιμής εύφλεκτης ικανότητας.
