Iec60884-1 βουλωμάτων υποδοχών ελεγκτών εξεταστική τάση λιγότερο από 12V ελεγκτών θερμοκρασίας αυξανόμενη

Iec60884-1 βουλωμάτων υποδοχών ελεγκτών εξεταστικό ρεύμα ελεγκτών 0-125A θερμοκρασίας αυξανόμενο

Για αυτήν την δοκιμή, η άνοδος θερμοκρασίας μετριέται σχετικά με τα τερματικά.
Το βούλωμα θα εξεταστεί σε ένα έλξη-ελεύθερο περιβάλλον στο κέντρο ενός ξύλινου φύλλου αεροπλάνων που θα είναι τουλάχιστον 20 χιλ. παχύ, 500 χιλ. ευρύ και 500 χιλ. υψηλό.
Τα βουλώματα εξετάζονται ως εξής.
Οι μονάδες στερέωσης που έχουν τις διαστάσεις διευκρινισμένων στο σχήμα 44 εγκαθίστανται σε κάθε ζωντανή καρφίτσα και την καρφίτσα επιχωμάτωσης, ενδεχομένως, του βουλώματος μαζί με το θερμοηλεκτρικό ζεύγος. Η βίδα τοποθετείται έπειτα περίπου στη μέση του γυμνού μέρους της καρφίτσας και σφίγγεται με μια ροπή 0,8 NM.
Ένα εναλλασσόμενο ρεύμα όπως διευκρινίζεται στον πίνακα 20 περνούν έπειτα για 1 χ.
Τα βουλώματα που έχουν τις πλευρικές επαφές επιχωμάτωσης και τις ελαστικές επαφές επιχωμάτωσης εξετάζονται χρησιμοποιώντας μια σταθερή υποδοχή-έξοδο που συμμορφώνεται με αυτά τα πρότυπα και που έχει όπως κοντά στα -μέσα χαρακτηριστικά όπως μπορούν να επιλεχτούν, αλλά με το ελάχιστο μέγεθος της καρφίτσας επιχωμάτωσης, εάν οποιαδήποτε.
Το βούλωμα παρεμβάλλεται στην υποδοχή-έξοδο, και ένα εναλλασσόμενο ρεύμα όπως διευκρινίζεται στον πίνακα 20 περνούν για 1 χ.
Η ΣΗΜΕΙΩΣΗ 4 επαρκή μέτρα πρέπει να ληφθεί για να αποφύγει τις ηλεκτροπληξίες κατά τη διάρκεια της δοκιμής.
Για τα εξαρτήματα που έχουν τρεις πόλους ή περισσότερων, το ρεύμα κατά τη διάρκεια της δοκιμής θα περάσουν μέσω των επαφών φάσης, ανάλογα με την περίπτωση. Επιπλέον, οι χωριστές δοκιμές θα γίνουν περνώντας το ρεύμα μέσω της ουδέτερης επαφής, ενδεχομένως, και της παρακείμενης επαφής φάσης και μέσω της επαφής επιχωμάτωσης, ενδεχομένως, και της κοντινότερης επαφής φάσης. Με σκοπό αυτήν την δοκιμή, οι επαφές επιχωμάτωσης, ανεξάρτητα από τον αριθμό τους, θεωρούνται ως ένας πόλος.
Στην περίπτωση των πολλαπλάσιων υποδοχή-εξόδων, η δοκιμή πραγματοποιείται σε μια υποδοχή-έξοδο κάθε τύπου και της τρέχουσας εκτίμησης.
Η θερμοκρασία καθορίζεται με τη βοήθεια των θερμοηλεκτρικών ζευγών.
Οι άνοδοι θερμοκρασίας που υποδεικνύονται από τα θερμοηλεκτρικά ζεύγη δεν θα υπερβούν 45 Κ.

Πρότυπα: ΠΡΌΤΑΣΗ 19, IEC 60998,1, VDE0620 IEC 60884-1 2013

Εφαρμογή: Αυτή η συσκευή είναι χρήση για τη δοκιμή η άνοδος θερμοκρασίας κάτω από την κανονική λειτουργία των ηλεκτρικών συσκευών.

Δείγμα δοκιμής: Οικιακές βουλώματα και υποδοχές                   Ελεγκτής υποδοχών βουλωμάτων

Χαρακτηριστικό γνώρισμα: Εξωτερικός τύπος, καλώδιο θερμοηλεκτρικών ζευγών που συνδέεται άμεσα με το δείγμα.

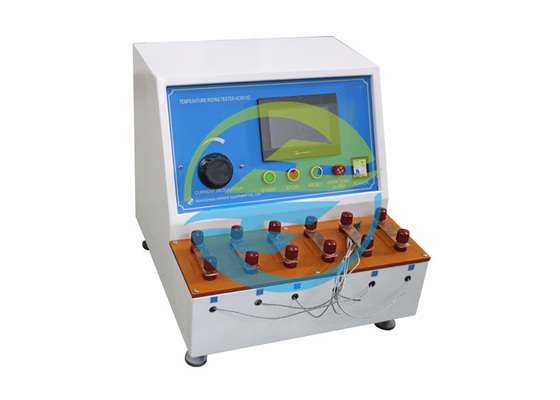

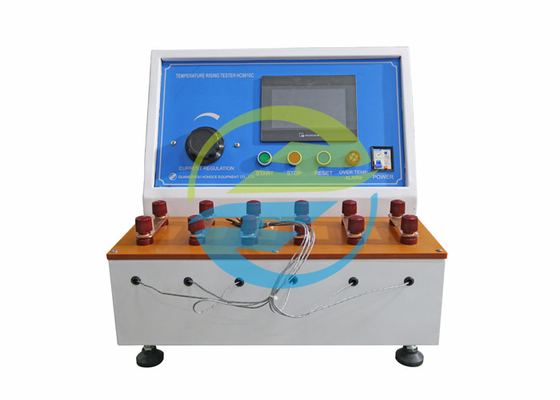

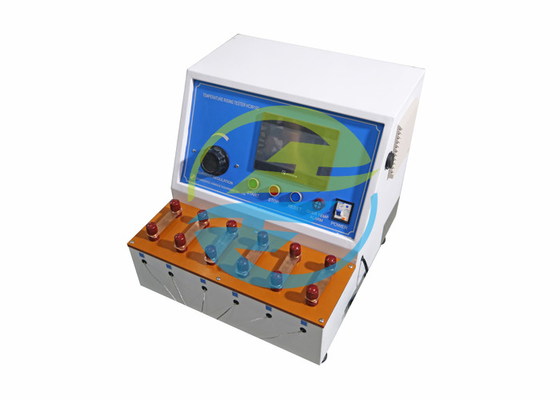

Ο έλεγχος PLC και η λειτουργία οθόνης αφής, καταγράφουν τη θερμοκρασία 6 σημείων και την επιδεικνύουν στην οθόνη αφής. Εάν η θερμοκρασία φθάσει στην καθορισμένη αξία, θα σταματήσει αυτόματα. Τα ιστορικά στοιχεία μπορούν να αποθηκευτούν για 15 ημέρες και μπορούν να διαβαστούν μέσω USB.                    Ελεγκτής υποδοχών βουλωμάτων
