Ιστορικό:

Η ασφάλεια είναι πρωταρχικής σημασίας για τη βιομηχανία οικιακών συσκευών. Λόγω της πιθανότητας ανθρώπινης αποτυχίας, υπερέντασης ή βραχυκυκλώματος σε ένα σύστημα καλωδίωσης της συσκευής, δημιουργήθηκαν απαιτήσεις πυροπροστασίας για την αξιολόγηση και την εκτίμηση της ευφλεκτότητας του υλικού που χρησιμοποιείται σε μια συσκευή. Η δοκιμή με λάμψη σύρμα είναι μία τέτοια απαίτηση που χρησιμοποιείται σήμερα στη βιομηχανία των συσκευών.

Αυτό το έγγραφο διερευνά τις δοκιμές πυρακτώσεως, περιγράφει το σκεπτικό πίσω από τις διαδικασίες δοκιμής με λάμψη και συγκρίνει σύντομα την πρακτική με άλλες συνήθεις μεθόδους δοκιμής ευφλεκτότητας. Το χαρτί επίσης φωτίζει τις προδιαγραφές που διέπουν την πρακτική δοκιμής των συρμάτων. Τέλος, δείχνει τη δέσμευση της TE να παρέχει μια σειρά προϊόντων που θα βοηθήσουν τους πελάτες να ικανοποιήσουν τις απαιτήσεις αναφλεξιμότητας των καλωδίων.

Τεχνικές παράμετροι:

Τι είναι το Glow Wire Testing;

Ιστορικά έχουν αναπτυχθεί αρκετές μέθοδοι για την αξιολόγηση της ευφλεκτότητας και της αντοχής στη φωτιά. Αυτές περιλαμβάνουν και μεθόδους άμεσης φλόγας και έμμεσης δοκιμής φλόγας. Ένα παράδειγμα της μεθόδου άμεσης φλόγας ορίζεται στην προδιαγραφή UL 94. Αυτή η μακρά αποδεκτή μέθοδος δοκιμής περιλαμβάνει την εφαρμογή φλόγας απευθείας σε κάθετα ή οριζόντια συναρμολογημένο δείγμα υπό ελεγχόμενες συνθήκες. Από την άλλη πλευρά, η μέθοδος της έμμεσης φλόγας χαρακτηρίζει μια πηγή θερμότητας χωρίς φλεγμονή που εφαρμόζεται σε ένα δείγμα. Η δοκιμή συρμάτων είναι ένα παράδειγμα της μεθόδου έμμεσης φλόγας. Τα αποτελέσματα των δοκιμών από την εφαρμογή αυτών των μεθόδων παρέχουν έναν τρόπο σύγκρισης της τάσης των υλικών να αντιστέκονται στην ανάφλεξη, να σβήνουν τις πυρκαγιές (πρέπει να αναφλέγονται) και να μη διαδίδουν τη φωτιά με στάγδην. Για να κατανοήσετε καλύτερα τις διαφορές μεταξύ της άμεσης μεθόδου και της έμμεσης μεθόδου, ανατρέξτε στο σχήμα 2.

Η Διεθνής Επιτροπή Ηλεκτροπαραγωγής (IEC) καθιέρωσε τη μέθοδο δοκιμών με λάμψη το 2001, επειδή οι υπάρχουσες μέθοδοι δοκιμών δεν κάλυπταν όλες τις πηγές ανάφλεξης. Συγκεκριμένα, η δοκιμή συρματόσχοινου χρησιμοποιείται για την προσομοίωση αποτελεσμάτων θέρμανσης που μπορεί να προκύψουν σε περίπτωση δυσλειτουργίας του ηλεκτρικού εξοπλισμού που προκαλείται από υπερφορτωμένη σύνδεση ή συνιστώσα που υπερθερμαίνεται.

Μεθοδολογία δοκιμής με λάμψη:

Απαιτήσεις με λάμψη για οικιακές συσκευές καθορίζονται στο IEC 60335-1. Εντούτοις, η μεθοδολογία δοκιμής της πραγματικής λάμψης καλύπτεται από τη σειρά προδιαγραφών IEC 60695-2.

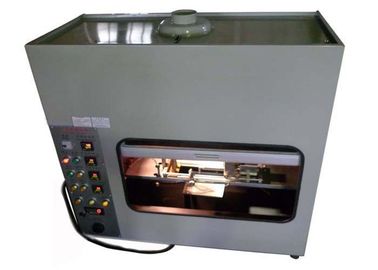

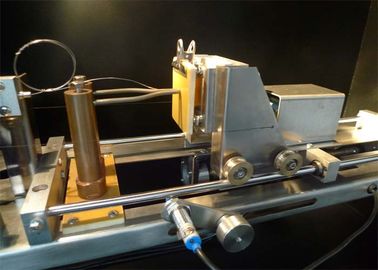

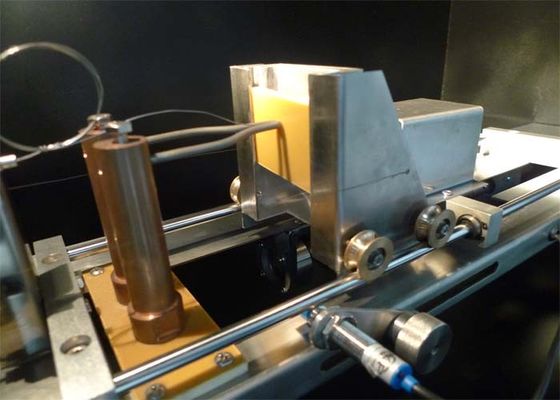

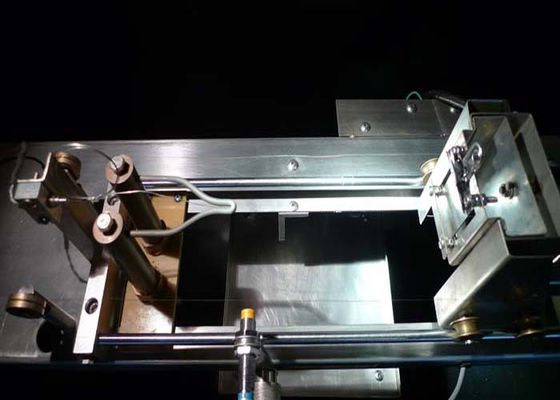

Η δοκιμή με σύρμα πυράκτωσης πραγματοποιείται με θέρμανση ενός στοιχείου σε μια προκαθορισμένη θερμοκρασία. Το θερμαινόμενο στοιχείο αναφέρεται ως το σύρμα λάμψης. Βλέπε σχήμα 3 για ένα παράδειγμα του θερμαινόμενου στοιχείου που χρησιμοποιείται για δοκιμές με λάμψη.

Το προς δοκιμή δείγμα είναι στερεωμένο στη θέση του και το λεπτό χαρτί τοποθετείται ακριβώς κάτω από το δείγμα. Μετά την επίτευξη της προκαθορισμένης θερμοκρασίας, το στοιχείο στη συνέχεια πιέζεται σε ένα δείγμα υλικού κάτω από μια καθορισμένη δύναμη 1Ν για 30 δευτερόλεπτα. Εάν προκύψει ανάφλεξη, γίνονται εγγραφές για να σημειωθεί η διάρκεια, το ύψος της φλόγας και αν σταγόνες του υλικού ανάψουν το λεπτό χαρτί.

Η δοκιμή με σύρμα πυράκτωσης μπορεί να πραγματοποιηθεί και στα τελικά προϊόντα και στις δοκιμαστικές πλάκες πρώτων υλών. Η ορολογία που χρησιμοποιείται για τον προσδιορισμό της συμμόρφωσης σε κάθε περίπτωση είναι ελαφρώς διαφορετική.

1. Το GWT αντιπροσωπεύει τη δοκιμή Glow Wire (IEC 60695-2-11). Το GWT χρησιμοποιείται όταν εκτελείται δοκιμή με λάμψη σε τελικό προϊόν. Τα αποτελέσματα αυτής της δοκιμής θα είναι είτε PASS είτε FAIL σε μια δεδομένη θερμοκρασία. Η περάτωση της δοκιμής απαιτεί το δείγμα να μην ανάψει ή να σβήσει μόνο μέσα σε 30 δευτερόλεπτα μετά την αφαίρεση του θερμανθέντος στοιχείου. Επίσης, το δείγμα μπορεί να μην αναφλέξει το λεπτό χαρτί εάν προκύψουν στάγματα.
2. Το GWFI αντιπροσωπεύει το Δείκτη Ευφλεκτότητας των Glow Wire (IEC 60695-2-12). Αυτή είναι μια ιδιότητα που σχετίζεται με την πρώτη ύλη που χρησιμοποιείται στο τελικό προϊόν. Η ιδιότητα αυτή προσδιορίζεται με τη διεξαγωγή της δοκιμής πυρακτώσεως σε δοκιμαστική πλάκα πρώτης ύλης δεδομένου πάχους. Ο Δείκτης Αναφλεξιμότητας Glow Wire (GWFI) είναι η υψηλότερη θερμοκρασία στην οποία το υλικό δεν αναφλέγεται ή αυτοσβεννίζεται μέσα σε 30 δευτερόλεπτα μετά την αφαίρεση του θερμαινόμενου στοιχείου.
3. Το GWIT σημαίνει Θερμοκρασία ανάφλεξης καλωδίου με λάμψη (IEC 60695-2-13). Αυτή είναι μια ιδιότητα που σχετίζεται με την πρώτη ύλη που χρησιμοποιείται στο τελικό προϊόν. Η ιδιότητα αυτή προσδιορίζεται με τη διεξαγωγή της δοκιμής πυρακτώσεως σε δοκιμαστική πλάκα πρώτης ύλης δεδομένου πάχους. Η Θερμοκρασία ανάφλεξης καλωδίου Glow (GWIT) είναι η χαμηλότερη θερμοκρασία στην οποία το υλικό ανάβει και καίει για περισσότερο από 5 δευτερόλεπτα ενώ το θερμανθέν στοιχείο έρχεται σε επαφή με την πλάκα ελέγχου.
4. Η γνώση των τριών όρων είναι απαραίτητη για την κατανόηση του τρόπου με τον οποίο εφαρμόζονται οι δοκιμές με λάμψη σύμφωνα με το γενικό πρότυπο ασφάλειας IEC 60335-1.
5.

   Έλεγχος με λάμψη και IEC 60335-1: Ασφάλεια οικιακών και παρόμοιων ηλεκτρικών συσκευών

   Το IEC 60335-1 είναι μια γενική προδιαγραφή που διέπει την ασφάλεια των οικιακών συσκευών. Στα πλαίσια της προδιαγραφής, η δοκιμή με λάμψη συρμάτων χρησιμοποιείται για την αξιολόγηση της ευφλεκτότητας των μη μεταλλικών υλικών που στηρίζουν τις συνδέσεις ρεύματος που χρησιμοποιούνται στη συσκευή.

   Η σοβαρότητα της δοκιμής του λαμπτήρα που προδιαγράφεται στο IEC 60335-1 καθορίζεται από το εάν η συσκευή παρακολουθείται ή δεν παρακολουθείται κατά τη χρήση και από το ποσό ρεύματος που μεταφέρεται από τη σύνδεση. Οι επιδοτούμενες συσκευές είναι βασικά κάθε συσκευή που λειτουργεί από έναν επισκέπτη καταναλωτή όπως ηλεκτρικές σκούπες, σίδερα και καφετιέρες. Οι συσκευές χωρίς επιτήρηση είναι εκείνες που εγκαθίστανται και λειτουργούν από μόνες τους. Τέτοια παραδείγματα περιλαμβάνουν ψυγεία, μονάδες μαγειρέματος, πλυντήρια πιάτων, πλυντήρια ρούχων και στεγνωτήρια.

   Οι συνδέσεις που χρησιμοποιούνται σε μια εφαρμογή που κατηγοριοποιείται ως μη επιτηρούμενη με ρεύμα μεγαλύτερη από 0.2A υπόκεινται στην πιο σοβαρή αξιολόγηση. Για να συμμορφωθείτε με αυτή την προδιαγραφή, μπορεί να απαιτούνται τρία επίπεδα εκτίμησης ευφλεκτότητας:

   Α: Προκειμένου να περάσει το πρώτο επίπεδο αξιολόγησης, το υλικό πρέπει να έχει ελάχιστο GWFI 850 ºC ή το τελικό προϊόν πρέπει να περάσει τη δοκιμή πυρακτώσεως στους 850 ºC. Είναι σημαντικό να σημειωθεί ότι για να περάσει το τελικό προϊόν, το δείγμα πρέπει να σβήσει αυτομάτως μέσα σε 30 δευτερόλεπτα όπως προσδιορίζεται στο παραπάνω πέρασμα. Η δοκιμή υπόκειται στη διαδικασία 60695-2-11.

   Β: Για να περάσει το δεύτερο επίπεδο αξιολόγησης, το υλικό πρέπει να έχει ελάχιστο GWIT 775 ºC Ή το τελικό προϊόν πρέπει να περάσει τη δοκιμή του λαμπτήρα σε 750 ºC. Είναι σημαντικό να σημειωθεί ότι εάν δοκιμάζεται το τελικό προϊόν, οποιαδήποτε ανάφλεξη πρέπει να σβήσει μόνο μέσα σε 2 δευτερόλεπτα ή τα περιβάλλοντα στοιχεία πρέπει να περάσουν ένα τρίτο επίπεδο αξιολόγησης.

   Το τρίτο επίπεδο αξιολόγησης (που εκτελείται μόνο εάν ο σύνδεσμος εμφανίζει φλόγα για περισσότερο από 2 δευτερόλεπτα) δεν εκτελείται απευθείας στον σύνδεσμο, αλλά αντιθέτως εκτελείται σε οποιαδήποτε εξαρτήματα της συσκευής που εμπίπτουν σε ένα θεωρητικό περίβλημα πάνω από τον συνδετήρα. Τα εξαρτήματα εντός του περιβλήματος που κατασκευάζονται από υλικό με ελάχιστη ονομασία ευφλεκτότητας ως UL 94 V1 δεν υπόκεινται σε περαιτέρω αξιολόγηση. Εντούτοις, τα στοιχεία εντός του φακέλου που έχουν μικρότερη από UL 94 V1 υπόκεινται σε δοκιμή φλόγας βελόνας.

   Ανατρέξτε στο διάγραμμα ροής που βρίσκεται στο προσάρτημα Α για μια απεικόνιση των δοκιμών που απαιτούνται για τις συνδέσεις υλικών που φέρουν ρεύμα μεγαλύτερο από 0,2 Α σε μη επιτηρούμενες συσκευές.

   Οι συνδέσεις που χρησιμοποιούνται σε συσκευές που κατηγοριοποιούνται ως μη επιτηρούμενες με ρεύμα μικρότερο από 0.2A ή κατηγοριοποιούνται ως συσκευές που παρακολουθούνται, υπόκεινται σε λιγότερο αυστηρές μεθόδους δοκιμών. Είναι σημαντικό για τον κατασκευαστή της συσκευής να κατανοεί την κατάλληλη κατηγοριοποίηση του τελικού προϊόντος, έτσι ώστε να εφαρμόζει το σωστό επίπεδο δοκιμής σύμφωνα με το IEC 60335-1 στα εξαρτήματα.

   Η TE Connectivity δεσμεύεται να παρέχει μια σειρά προϊόντων που θα βοηθήσουν τους πελάτες της Appliance να ικανοποιήσουν τις απαιτήσεις ευφλεκτότητας του IEC 60335-1. Η ΤΕ αξιολογεί συνεχώς νέες ρητίνες για να καθορίσει εάν τα υλικά αυτά είναι κατάλληλα για εφαρμογές όπου απαιτείται συμμόρφωση με Glow Wire.

   Η εμπειρία μας έχει δείξει ότι απλά χρησιμοποιώντας ένα υλικό ρητίνης που ικανοποιεί το ελάχιστο Glow Wire

   Ο δείκτης ευφλεκτότητας (GWFI) και οι τιμές θερμοκρασίας ανάφλεξης καλωδίων Glow (GWIT) για ένα περίβλημα συνδέσμου δεν θα παράγουν απαραίτητα ένα τελικό μέρος που θα περάσει τη δοκιμή Glow Wire (GWT) στους 750 ºC χωρίς φλόγες (≤ 2 δευτερόλεπτα). Είναι σημαντικό να έχουμε κατά νου ότι οι τιμές GWFI και GWIT προέρχονται από δοκιμές που πραγματοποιούνται στις πλάκες δοκιμών, ενώ η GWT εκτελείται σε τελικά προϊόντα. Συχνά αυτό σημαίνει ότι το τελικό προϊόν θα έρθει σε επαφή με το θερμαινόμενο στοιχείο κατά τη διάρκεια της δοκιμής ενώ οι δοκιμαστικές πλάκες θα δουν περιορισμένη επαφή μόνο λόγω του στοιχείου που καίγεται μέσα από το πάχος της πλάκας αμέσως μετά την αρχική επαφή. Στην TE, εργαζόμαστε για την εξάλειψη κάθε αμφιβολίας σχετικά με την απόδοση των προϊόντων μας σε δοκιμές με λάμψη. Εξαιτίας αυτού, η ΤΕ δηλώνει μόνο ένα προϊόν ως "Glow Wire Compliant" όταν τα τελικά προϊόντα έχουν περάσει ικανοποιητικά τις δοκιμές TE στις πιο αυστηρές απαιτήσεις του Glow Wire στο IEC 60335-1. Αναζητήστε την TE Connectivity για να απαντήσετε σε οποιεσδήποτε ερωτήσεις σχετικά με τη δέσμευσή της να προσφέρει τις καλύτερες λύσεις για τις ανάγκες σας.
