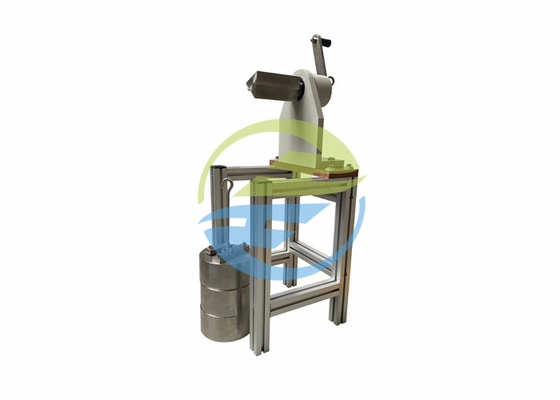

Iec60950-1 Mandrel παραρτημάτων AA συσκευή δοκιμής με τρία βάρη 50N

Iec60950-1 Mandrel παραρτημάτων AA συσκευή δοκιμής με τρία βάρη 50N

Iec60950-1 παράρτημα AA

Τρία δείγματα δοκιμής, κάθε μεμονωμένο δείγμα που αποτελούνται από τρία ή περισσότερα στρώματα του μη-ευδιαχώριστου λεπτού υλικού φύλλων που διαμορφώνουν την ΕΝΙΣΧΥΜΕΝΗ ΜΟΝΩΣΗ, χρησιμοποιούνται. Ένα δείγμα τη φορά καθορίζεται mandrel του προσαρτήματος δοκιμής (σχήμα AA.1) όπως φαίνεται στο σχήμα AA.2.

Μια προς τα κάτω δύναμη 150 Ν ± 10 Ν εφαρμόζεται στο ελεύθερο τέλος του δείγματος (δείτε το σχήμα AA.3), χρησιμοποιώντας μια κατάλληλη συσκευή στερέωσης. Mandrel περιστρέφεται
− από την αρχική θέση (σχήμα AA.2) στην τελική θέση (σχήμα AA.3) και πίσω
− όπως ανωτέρω για μια δεύτερη φορά
− από την αρχική θέση στην τελική θέση.                       Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής
Εάν ένα δείγμα σπάζει κατά τη διάρκεια της περιστροφής όπου καθορίζεται mandrel ή στη συσκευή στερέωσης, αυτό δεν αποτελεί μια αποτυχία. Εάν ένα δείγμα σπάζει σε οποιαδήποτε άλληδήποτε θέση, η δοκιμή έχει αποτύχει.
Μετά από την ανωτέρω δοκιμή, ένα φύλλο του φύλλου αλουμινίου μετάλλων, 0.035 χιλ. ± 0.005 χιλ. παχιά, τουλάχιστον 200 χιλ. μακρύς, τοποθετείται κατά μήκος της επιφάνειας του δείγματος, που κρεμά κάτω σε κάθε πλευρά mandrel (δείτε το σχήμα AA.3). Η επιφάνεια του φύλλου αλουμινίου σε επαφή με το δείγμα θα είναι αγώγιμη, μην οξειδωμένη ή ειδάλλως μην μονωμένη. Το φύλλο αλουμινίου τοποθετείται έτσι ώστε οι άκρες της δεν είναι λιγότερα than18 χιλ. από τις άκρες του δείγματος (δείτε το σχήμα AA.4). Το φύλλο αλουμινίου σφίγγεται έπειτα από δύο ίσα βάρη, ένα σε κάθε τέλος, χρησιμοποιώντας τις κατάλληλες συσκευές στερέωσης.           Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής

Πρότυπα: Επιβεβαιώστε σε IEC60065: πρόταση 8,21, σχήμα 14~16, IEC60950 του 2014

Εφαρμογή: Αντι επαλήθευση δύναμης ζημίας μόνωσης για τα μη ευδιαχώριστα λεπτά υλικά στρώματος.

Δείγμα δοκιμής: Μη ευδιαχώριστο λεπτό υλικό στρώματος.              Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής

Χαρακτηριστικό γνώρισμα: Η θέση 10°and 230°are έθεσε με το μηχανικό όριο, όχι μόνο για να εξασφαλίσει την ακρίβεια της γωνίας δοκιμής, αλλά και για να επιτύχει μια απλή μέθοδο λειτουργίας το βάρος με ένα κρεμώντας δαχτυλίδι, σε περίπτωση σημείου είναι χαλασμένο λόγω της πάρα πολύ μεγάλης δύναμης τραβήγματος.

Παράμετροι:

1, βάρος 50N*3pcs, μπορεί να συνδυαστεί για τη δοκιμή να επιτύχει 100N και 150N.

2, αριθμός χρόνων δοκιμής: 3 φορές.

3, αντιστεμένος τον ελεγκτή τάσης (προαιρετικό).                                                  Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής
