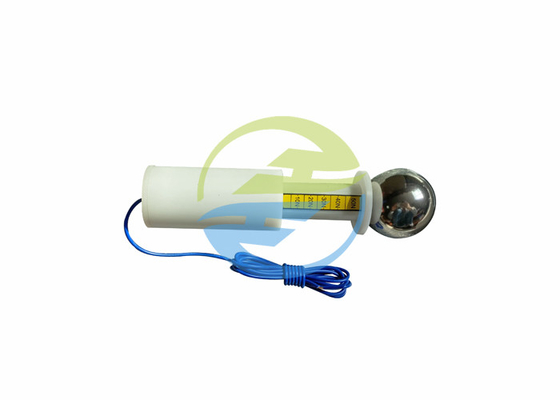

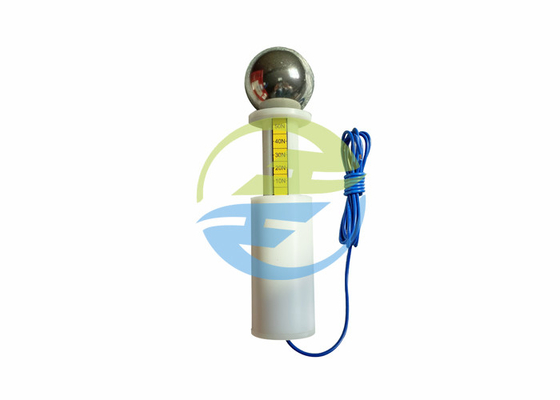

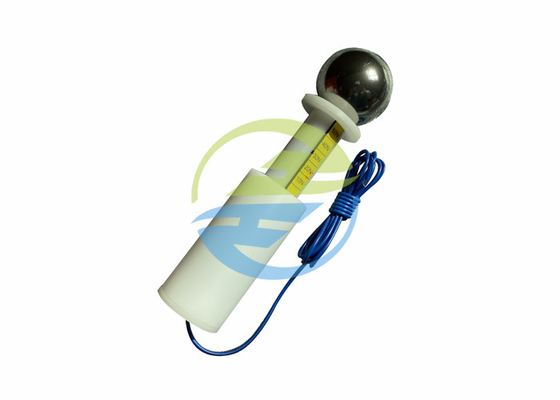

Έλεγχος σφαιρών δοκιμής εξοπλισμού IP1X 50mm δοκιμής προστασίας εισόδου IEC 60529 με τη δύναμη 10-50N

Έλεγχος σφαιρών δοκιμής IEC 60529 IP1X 50mm με 10-50N τη δύναμη, εξοπλισμός δοκιμής προστασίας εισόδου

Σχετικές περιγραφές στο IEC 60529:

5.1 συνοπτική περιγραφή: Προστατευμένος από την πρόσβαση στα επικίνδυνα μέρη με το πίσω μέρος ενός χεριού

Καθορισμός: Ο έλεγχος πρόσβασης, σφαίρα 50 χιλ. ∅, θα έχει την επαρκή εκκαθάριση από τα επικίνδυνα μέρη

                                 Εξοπλισμός δοκιμής προστασίας εισόδου

5.2 η προστασία ενάντια στην είσοδο των στερεών ξένων αντικειμένων υπονοεί ότι οι έλεγχοι αντικειμένου μέχρι τον αριθμό 2 στον πίνακα 2 δεν θα διαπεράσουν πλήρως την περίφραξη. Αυτό σημαίνει ότι η πλήρης διάμετρος της σφαίρας δεν θα περάσει μέσω ενός ανοίγματος. στην περίφραξη.

Πίνακας 2: Συνοπτική περιγραφή: Προστατευμένος από τα στερεά ξένα αντικείμενα 50 χιλ. ∅ και μεγαλύτερος

Καθορισμός: Ο έλεγχος αντικειμένου, σφαίρα 50 χιλ. ∅, penetrat πλήρως

Η πλήρης διάμετρος του ελέγχου αντικειμένου δεν θα περάσει μέσω ενός ανοίγματος της περίφραξης.

                                                                                                                              Εξοπλισμός δοκιμής προστασίας εισόδου

11.4 Table5: Η σφαίρα 50 χιλ. ∅ δεν θα διαπεράσει πλήρως και η επαρκής εκκαθάριση θα κρατηθεί

13.1 Table7: Μέσα δοκιμής (έλεγχοι αντικειμένου και αίθουσα σκόνης): Άκαμπτη σφαίρα χωρίς τη λαβή ή φρουρά διάμετρος 50+0.05 χιλ.

Δύναμη δοκιμής: 50 Ν ± 1 0%

Εξοπλισμός δοκιμής προστασίας εισόδου

15.2 όροι δοκιμής
Ο έλεγχος πρόσβασης ωθείται ενάντια σε οποιεσδήποτε ενάρξεις της περίφραξης με τη δύναμη που διευκρινίζεται στον πίνακα 6. Εάν εν μέρει ή πλήρως διαπερνά, τοποθετείται σε κάθε πιθανή θέση, αλλά σε καμία περίπτωση το πρόσωπο στάσεων δεν θα διαπεράσει πλήρως μέσω του ανοίγματος.
Τα εσωτερικά εμπόδια θεωρούνται μέρος της περίφραξης όπως καθορίζονται σε 3,1.

Πρότυπα: IEC61032 fig.1, IEC60529 IP1 και IEC60065.

Εφαρμογή: Αυτός ο έλεγχος προορίζεται να ελέγξει την προστασία το πίσω μέρος του χεριού των προσώπων ενάντια στην πρόσβαση στα επικίνδυνα μέρη. Είναι επίσης ο απαραίτητος έλεγχος που χρησιμοποιείται για να αποτρέψει τα επικίνδυνα μέρη και τα στερεά ξένα αντικείμενα από την είσοδο.

Δείγμα δοκιμής: Ευπρόσιτα ζωντανά μέρη περιφράξεων ή μηχανικά μέρη.

Χαρακτηριστικό γνώρισμα: Αυτός ο έλεγχος δοκιμής μπορεί να προσαρμοστεί. Μπορεί να χρησιμοποιηθεί για την αντι-ηλεκτρική δοκιμή κλονισμού όταν εξοπλίζεται με το συνδετήρα amphenol. Ή χρησιμοποιημένος για τη δοκιμή προστασίας περιφράξεων όταν ανοικτή περασμένη κλωστή τρύπα M6 στο τέλος της λαβής (που συνδέεται με το δυναμόμετρο τραβήγματος και ώθησης). Ο έλεγχος ο ο οποίος πρότυπος αριθμός είναι με «το Τ» είναι με τη δύναμη.                                                              Εξοπλισμός δοκιμής προστασίας εισόδου

Παράμετροι:

Εικόνα για την αναφορά:
