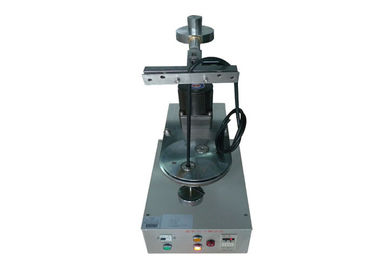

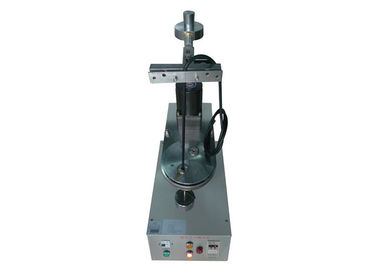

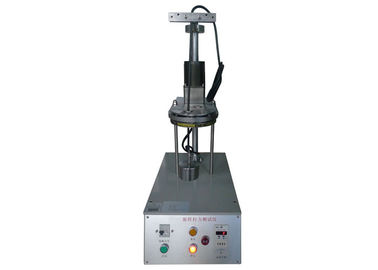

Iec60884-1 σχήμα 11 συσκευή στερέωσης μηχανών δοκιμής εκτατής δύναμης

Εκτατή συσκευή στερέωσης δοκιμής, iec60884-1 σχήμα 11 μηχανή δοκιμής εργαστηρίων συσκευών στερέωσης

Εφαρμογή:

Τα τερματικά με τη στερέωση βιδών θα σχεδιαστούν έτσι και θα κατασκευαστούν ότι στερεώνουν τον αγωγό χωρίς αδικαιολόγητη ζημία στον αγωγό.

Η συσκευή είναι συσκευή τη ζημία. Το τερματικό τοποθετείται στις συσκευές δοκιμής σύμφωνα με τον ελεγκτή και εγκαθίσταται με τον άκαμπτο, στερεό, προσαραγμένο ή/και εύκαμπτο αγωγό, σύμφωνα με τα πρότυπα πρώτα με το μικρότερο και έπειτα με τη μεγαλύτερη ονομαστική διατομική περιοχή, η βίδα στερέωσης ή το καρύδι που σφίγγεται με τη ροπή σύμφωνα με τα πρότυπα.

Το μήκος του αγωγού δοκιμής θα είναι 75 χιλ. πιό μακροχρόνιο από το ύψος (η) που διευκρινίζεται στα πρότυπα.
Το τέλος του αγωγού περνούν μέσω ενός κατάλληλου δακτυλίου σε ένα πιάτο που τοποθετείται σε ένα ύψος (η) κάτω από τον εξοπλισμό, όπως δίνεται στα πρότυπα. Ο δακτύλιος τοποθετείται σε ένα οριζόντιο επίπεδο έτσι ώστε ο άξονάς του περιγράφει έναν κύκλο διαμέτρου 75 χιλ., ομόκεντρο με το κέντρο της μονάδας στερέωσης στο οριζόντιο επίπεδο η πλάκα στερέωσης περιστρέφεται έπειτα σε ένα ποσοστό (10 ± 2) του r/min.

Η απόσταση μεταξύ του στόματος της μονάδας στερέωσης και της ανώτερης επιφάνειας του δακτυλίου θα είναι μέσα σε ±15 χιλ. του ύψους που διευκρινίζεται στα πρότυπα. Ο δακτύλιος μπορεί να λαδωθεί για να αποτρέψει τη δέσμευση, το στρίψιμο, ή την περιστροφή του μονωμένου αγωγού.
 Μια μάζα όπως διευκρινίζεται στα πρότυπα αναστέλλεται από το τέλος του αγωγού. Η διάρκεια της δοκιμής είναι περίπου 15 λεπτό. Κατά τη διάρκεια της δοκιμής, ο αγωγός ούτε θα γλιστρήσει από τη μονάδα στερέωσης ούτε θα σπάσει κοντά στη μονάδα στερέωσης, ούτε ο αγωγός θα βλαφθεί με τέτοιο τρόπο ώστε να το καταστήσει ακατάλληλο για την περαιτέρω χρήση.

Τεχνικές παράμετροι:

Παροχή ηλεκτρικού ρεύματος: 220V 50Hz ή 115V 60Hz
Η σειρά του υπολογισμού του αριθμού: 1~9999 (150 φορές (15 λ.) είναι από προεπιλογή.
Ποσοστό: (10±2) r/min
Βάρος: 300g/400g/700g/900g/1400g/2000g*1 (μπορεί να προσαρμοστεί)
Διάμετρος gyration: 75mm
Διάμετρος της τρύπας δακτυλίων (χιλ.): 6.5, 9.5, 13,14.5 (μπορεί να προσαρμοστεί)
Ύψος (Χ) (χιλ.): 260,280,300,320mm
Προσαρμόζεται στα πρότυπα: IEC60884Figure11, VDE0620, σχήμα 1 IEC60947.1
