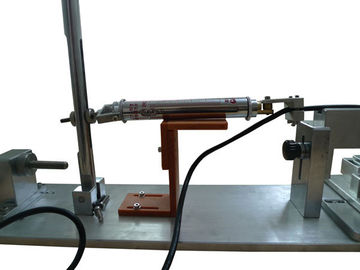

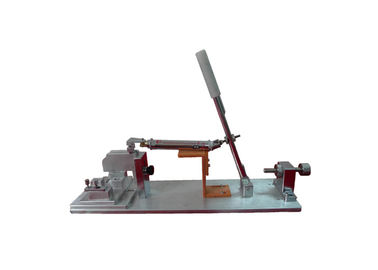

0-100N iec60320-1 πλευρική τραβώντας μηχανή δοκιμής συζευκτήρων ελεγκτών διακοπτών

Πλευρική επέκταση συζευκτήρων που τραβά τους εξοπλισμούς ανάλυσης

Πληροφορίες προϊόντων:

Αυτή η συσκευή είναι σύμφωνα με το iec60320-1, σχήμα 19 τυποποιημένη απαίτηση να σχεδιάσει. Χρησιμοποιείται για τη δοκιμή της απόσυρσης του κολπίσκου συσκευών υπό τους όρους του συνδετήρα με τη δύναμη, για να εξετάσει για το λόγο αυτό τη μηχανική δύναμη του συνδετήρα.

Τεχνικές παράμετροι:

1, εύκαμπτο κάμπτοντας ύψος καλωδίων: 40±2 χιλ., διευθετήσιμο.

2, σειρά τραβήγματος: 0-100N.

3, τρόπος τραβήγματος: Χειρωνακτική λειτουργία, 50 φορές σε μια κατεύθυνση και έπειτα 50 φορές στην αντίθετη κατεύθυνση.

4, η επιλογή αγωγών και η αντίστοιχη πλευρική επέκταση δοκιμής τραβούν τον πίνακα αξίας

Πίνακας 7 - οι τιμές για την πλευρική επέκταση τραβούν ισχύων

Χρησιμοποίηση της μεθόδου:

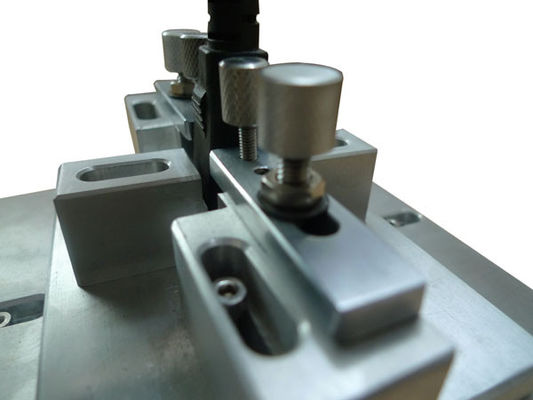

1. Επιλέξτε την αντίστοιχη υποδοχή εισαγωγής συσκευών σύμφωνα με την απαραίτητη δοκιμή του συνδετήρα για να εγκαταστήσετε και να σφίγξετε.

2. Παρεμβάλτε το συνδετήρα στην υποδοχή εισαγωγής της συσκευής, μπορείτε να ρυθμίσετε το φραγμό ρύθμισης κατάλληλα για άλλους ειδικούς συνδετήρες.

3. Με το τέλος ισορροπίας άνοιξη για να κλειδώσει το μαλακό καλώδιο συνδετήρων, οριζόντια στο bakelite ενισχυτικό φραγμό.

4. Να τραβήξει το συνδετήρα στην απαραίτητη δύναμη δοκιμής, και τη θέση μπορεί να ρυθμιστεί.

5. Η κανονική δοκιμή, μετά από να τραβήξει 50 φορές, περιστρέφεται την υποδοχή εισαγωγής συνδετήρων και συσκευών 180°, και τραβά έπειτα 50 φορές. Μην χρειαστείτε στο τέλος ισορροπίας άνοιξη απελευθέρωσης, έπειτα αντίστοιχη περιστροφή.

Μετά από τη δοκιμή, εάν για να εισαγάγει τη συνέχεια η δοκιμή σύμφωνα με το συνδετήρα είναι χαλασμένη ή όχι.

Σημείωση:

1. Εξασφαλίστε ότι το τερματικό στερεώνεται και δώστε το προσοχή στην ασφάλεια κατά δοκιμή

2. Όταν η κλίμακα άνοιξη δεν είναι χρησιμοποιημένος, πρέπει να είναι κρατημένο χαλαρό κράτος

3. Οι συσκευές πρέπει να κρατηθούν ξηρές, απόδειξη σκόνης, να δώσει την προσοχή στη συντήρηση του εξοπλισμού αφότου ολοκληρώνεται η δοκιμή.
