Κτύπημα 1000m δοκιμής εύκαμπτη φόρτωση τάσης εξεταστικού εξοπλισμού 0-400V καλωδίων

Κτύπημα 1000m δοκιμής εύκαμπτος εξοπλισμός δοκιμής καλωδίων, φόρτωση τάσης 0-400V

Τυποποιημένη περιγραφή:

Αυτή η δοκιμή θα πραγματοποιηθεί με τη βοήθεια των συσκευών που παρουσιάζονται στο σχήμα 1. Αυτή η συσκευή αποτελείται από έναν μεταφορέα Γ, οδηγώντας σύστημα για το μεταφορέα και τέσσερις τροχαλίες για κάθε δείγμα του καλωδίου που εξετάζεται. Ο μεταφορέας Γ υποστηρίζει δύο τροχαλίες Α και Β, οι οποίες είναι της ίδιας διαμέτρου. Οι δύο σταθερές τροχαλίες, σε καθένα τέλος των συσκευών, μπορούν να είναι μιας διαφορετικής διαμέτρου από τις τροχαλίες Α και Β, αλλά και οι τέσσερις τροχαλίες έτσι θα κανονιστούν να είσαι το δείγμα οριζόντιο μεταξύ τους. Ο μεταφορέας κάνει τους κύκλους (προς τα εμπρός και οπίσθιες μετακινήσεις) πέρα από μια απόσταση 1 μ περίπου σε έναν σταθερής ταχύτητας 0,33 m/s μεταξύ κάθε αντιστροφής της κατεύθυνσης της μετακίνησης.             Εξοπλισμός δοκιμής καλωδίων
Οι τροχαλίες θα αποτελεσθούν από το μέταλλο και θα έχουν ένα ημικυκλικό διαμορφωμένο αυλάκι για τα κυκλικά καλώδια και ένα επίπεδο αυλάκι για τα επίπεδα καλώδια. Οι σταματώντας σφιγκτήρες Δ θα καθοριστούν έτσι ώστε το τράβηγμα εφαρμόζεται πάντα από το βάρος από το οποίο ο μεταφορέας απομακρύνεται. Η απόσταση από το ένα που σταματά το σφιγκτήρα στην υποστήριξή της, ενώ ο άλλος σφιγκτήρας στηρίζεται στην υποστήριξή του, θα είναι μεγίστου 5 εκατ.
Το οδηγώντας σύστημα θα είναι τέτοιο που ο μεταφορέας γυρίζει ομαλά και χωρίς τραντάγματα όταν αντιστρέφει από μια κατεύθυνση σε άλλη.
Ένα δείγμα του εύκαμπτου καλωδίου για 5 μ μακριά θα τεντωθεί πέρα από τις τροχαλίες, όπως φαίνεται στο σχήμα 1, κάθε τέλος που φορτώνεται με ένα βάρος. Η μάζα αυτού του βάρους και η διάμετρος των τροχαλιών Α και Β δίνονται στον πίνακα 1.                 Εξοπλισμός δοκιμής καλωδίων

Τυποποιημένος αριθμός:

Πρότυπα: Iec60245-1 μονωμένες λάστιχο καλώδιο-εκτιμημένες τάσεις μέχρι και συμπεριλαμβανομένου του 450/750 β-μέρους 1: Γενικές απαιτήσεις, iec60245-2 πρόταση 3,1 σχήμα 1 μονωμένες λάστιχο καλώδιο-εκτιμημένες τάσεις μέχρι και συμπεριλαμβανομένου του 450/750 β-μέρους 2: Μέθοδοι δοκιμής.

Εφαρμογή: Χρησιμοποιείται για τον έλεγχο της μηχανικής δύναμης των ολοκληρωμένων εύκαμπτων καλωδίων. Αυτή η δοκιμή δεν ισχύει για τα εύκαμπτα καλώδια με τους πυρήνες της ονομαστικής διατομικής περιοχής μεγαλύτερης από 4mm2 και τα καλώδια που έχουν περισσότερους από 18 πυρήνες τοποθετημένους επάνω σε περισσότερα από δύο ομόκεντρα στρώματα.

Δείγμα δοκιμής: Ολοκληρωμένα εύκαμπτα καλώδια.                         Εξοπλισμός δοκιμής καλωδίων

Παράμετροι:

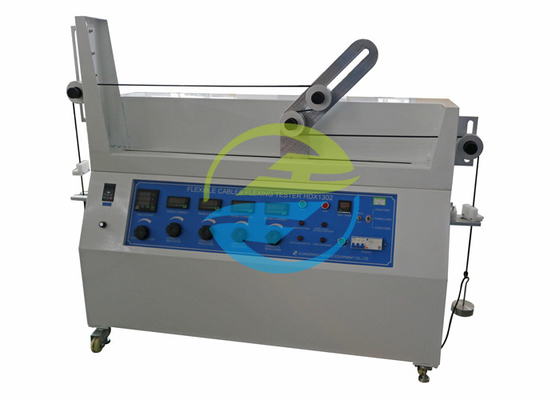

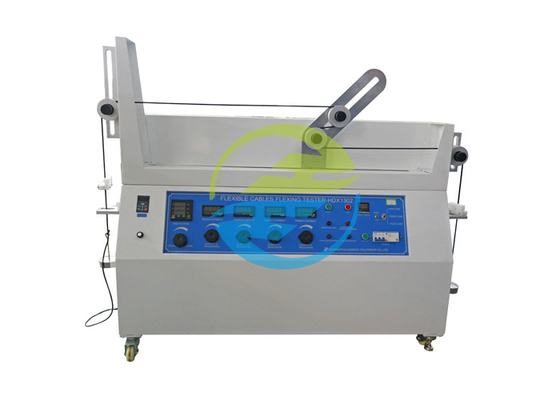

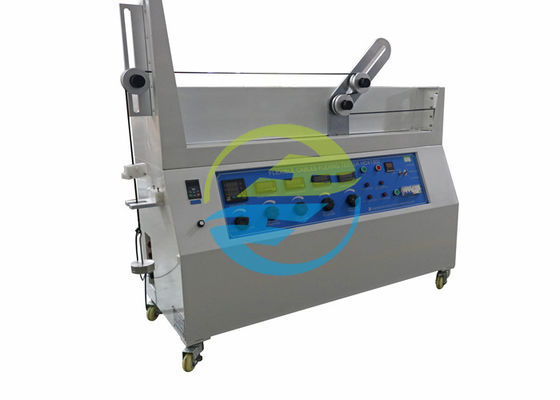

Εικόνα για την αναφορά:
