Πρόταση 23,4 IEC 60884-1 συσκευές δοκιμής κάμψης σκοινιού δύναμης ελεγκτών υποδοχών βουλωμάτων 6 σταθμοί

Πρόταση 23,4 IEC 60884-1 συσκευές δοκιμής κάμψης σκοινιού δύναμης ελεγκτών υποδοχών βουλωμάτων 6 σταθμοί

Τυποποιημένη περιγραφή (iec60884-1 πρόταση 23,4):

23.4 τα μη-Rewirable βουλώματα και οι μη-rewirable φορητές υποδοχή-έξοδοι θα σχεδιαστούν κατά τέτοιο τρόπο ώστε το εύκαμπτο καλώδιο προστατεύεται από την υπερβολική κάμψη όπου εισάγει το εξάρτημα.
Οι φρουρές παρεχόμενες για το σκοπό αυτό θα είναι μόνωσης του υλικού και θα καθοριστούν κατά τρόπο αξιόπιστο.
Η ΣΗΜΕΙΩΣΗ 1 ελικοειδή ελατήρια μετάλλων, είτε γυμνά είτε που καλύπτονται με τη μόνωση του υλικού, δεν πρέπει να χρησιμοποιηθεί ως εύκαμπτες φρουρές καλωδίων.
Η συμμόρφωση ελέγχεται από την επιθεώρηση και από μια δοκιμή κάμψης που γίνεται με τη βοήθεια μιας συσκευής όπως φαίνεται στο σχήμα 21.
Η δοκιμή γίνεται στα νέα δείγματα.                               Ελεγκτής υποδοχών βουλωμάτων
Το δείγμα καθορίζεται στο ταλαντεμένος μέλος των συσκευών έτσι ώστε, όταν είναι στη μέση του ταξιδιού του, ο άξονας του εύκαμπτου καλωδίου, όπου εισάγει το δείγμα, είναι κάθετος και περνά μέσω του άξονα της ταλάντωσης.
Τα δείγματα με τα επίπεδα σκοινιά τοποθετούνται έτσι ώστε ο σημαντικότερος άξονας του τμήματος είναι παράλληλος στον άξονα της ταλάντωσης.
Το εξάρτημα θα καθοριστεί στις συσκευές δοκιμής με τον ακόλουθο τρόπο:
– βουλώματα: από τις καρφίτσες                  Ελεγκτής υποδοχών βουλωμάτων
– φορητές υποδοχή-έξοδοι: σε μια απόσταση 4 χιλ. σε 5 χιλ. στην κατεύθυνση του εύκαμπτου καλωδίου, από το πρόσωπο δέσμευσης ένα βούλωμα δοκιμής που έχει τις μέγιστες διαστάσεις θα παρεμβληθεί στη φορητή υποδοχή-έξοδο κατά τη διάρκεια της δοκιμής.
Το εξάρτημα, από την παραλλαγή της απόστασης μεταξύ του καθορίζοντας μέρους του ταλαντεμένος μέλους και του άξονα της ταλάντωσης, τοποθετείται έτσι ώστε το εύκαμπτο καλώδιο κάνει την ελάχιστη πλευρική μετακίνηση όταν κινείται το ταλαντεμένος μέλος των συσκευών δοκιμής πέρα από το πλήρες ταξίδι του.
Η ΣΗΜΕΙΩΣΗ 2 προκειμένου να υπάρξει η δυνατότητα εύκολα από το πείραμα να τοποθετήσει τοποθετεί με μια ελάχιστη πλευρική μετακίνηση του εύκαμπτου καλωδίου κατά τη διάρκεια της δοκιμής, οι συσκευές κάμψης πρέπει να χτιστούν κατά τέτοιο τρόπο ώστε οι διαφορετικές υποστηρίξεις για τα εξαρτήματα που τοποθετούνται στο ταλαντεμένος μέλος μπορούν να ρυθμιστούν εύκολα.                                                                  Ελεγκτής υποδοχών βουλωμάτων
Η ΣΗΜΕΙΩΣΗ 3 αυτό συστήνεται για να έχει μια συσκευή (παραδείγματος χάριν, μια αυλάκωση ή μια καρφίτσα) που βλέπει εάν το εύκαμπτο καλώδιο κάνει την ελάχιστη πλευρική μετακίνηση.
Το εύκαμπτο καλώδιο φορτώνεται με μια μάζα έτσι ώστε η δύναμη που εφαρμόζεται είναι
– 20 Ν για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή που υπερβαίνει 0,75 mm2
– 10 Ν για άλλα εξαρτήματα.
Έναν τρέχοντα ίσο στο εκτιμημένο ρεύμα του βοηθητικού ή ακόλουθου ρεύματος, οποιοσδήποτε είναι ο χαμηλότερος, περνούν μέσω των αγωγών:
– 16 Α για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή μεγαλύτερη από 0,75 mm2
– 10 Α για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή 0,75 mm2
– 2,5 Α για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή λιγότερο από 0,75 mm2.
Η τάση μεταξύ των αγωγών είναι ίση με την εκτιμημένη τάση του δείγματος.
Το ταλαντεμένος μέλος κινείται μέσω μιας γωνίας 90° (45° και στις δύο πλευρές της κατακορύφου), του αριθμού κάμψεων που είναι 10 000 και το ποσοστό 60/min.
Η ΣΗΜΕΙΩΣΗ 4 κάμψη Α είναι μια μετακίνηση, είτε προς τα πίσω είτε προς τα εμπρός.
Τα δείγματα με τα κυκλικά εύκαμπτα καλώδια τμημάτων γυρίζουν μέσω 90° στο ταλαντεμένος μέλος μετά από 5 000 κάμψεις τα δείγματα με τα επίπεδα εύκαμπτα καλώδια κάμπτονται μόνο σε μια κάθετο κατεύθυνσης στο αεροπλάνο που περιέχει τους άξονες των αγωγών.
Κατά τη διάρκεια της δοκιμής κάμψης, θα υπάρξει
– καμία διακοπή του ρεύματος,
– κανένα βραχυκύκλωμα μεταξύ των αγωγών.
Η ΣΗΜΕΙΩΣΗ 5 βραχυκύκλωμα Α μεταξύ των αγωγών του εύκαμπτου καλωδίου είναι
θεωρημένος για να εμφανιστεί εάν το ρεύμα επιτυγχάνει το α
αξία ίση με δύο φορές το ρεύμα δοκιμής του εξαρτήματος.
Μετά από τη δοκιμή, η φρουρά, ενδεχομένως, δεν θα έχει χωρίσει από το σώμα και η μόνωση του εύκαμπτου καλωδίου δεν θα παρουσιάσει κανένα σημάδι του γδαρσίματος ή της ένδυσης τα σπασμένα σκέλη των αγωγών δεν θα έχουν διαπερνήσει τη μόνωση τόσο μακριά ώστε να γίνουν προσιτά.

Εισαγωγή προϊόντων:

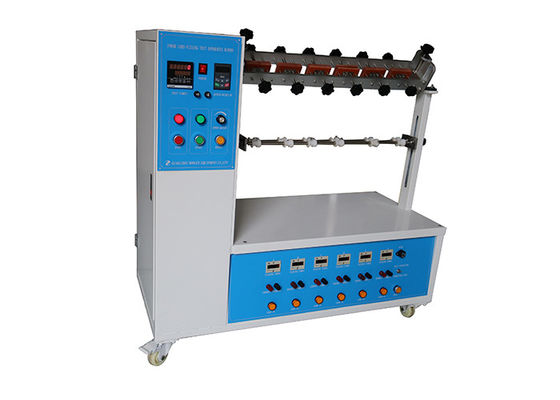

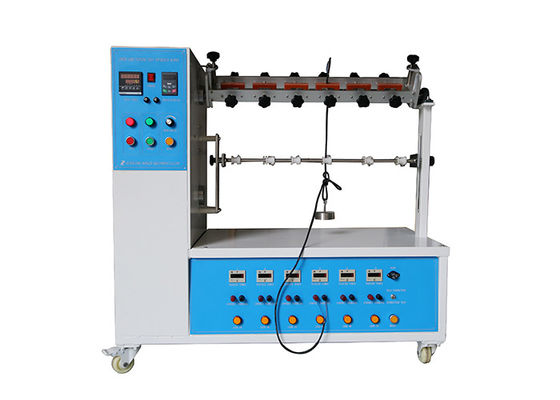

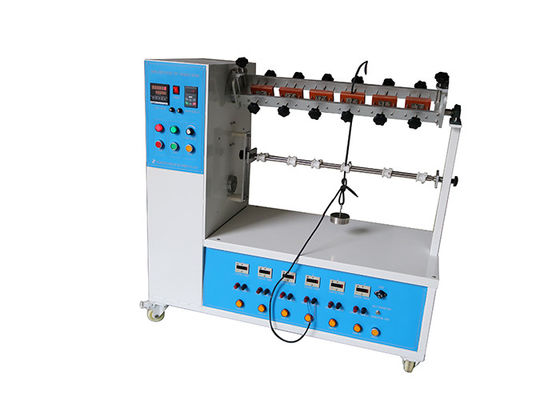

Η συσκευή δοκιμής ευελιξίας σκοινιού βουλωμάτων σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση του σχήματος 21 IEC 60884-1, η οποία χρησιμοποιείται για να επεξεργαστεί την κάμπτοντας δοκιμή για το σκοινί δύναμης των μη rewirable βουλωμάτων, των συσκευών και των παρόμοιων ηλεκτρικών συσκευών (ηλεκτρικά εργαλεία).

Η συσκευή μπορεί να είναι προετοιμασμένοι χρόνοι δοκιμής (μέχρι 999999), μπορεί να πραγματοποιήσει τη δοκιμή και να υπολογίσει των αριθμών δοκιμών αυτόματα. Όταν οι χρόνοι δοκιμής φθάνουν στην προετοιμασμένη αξία, το σύστημα θα διακόψει αυτόματα και ήχος σημάτων ολοκλήρωσης. Μόλις συνδέσει η συσκευή δοκιμής με το εξωτερικό φορτίο, μπορεί να χρησιμοποιηθεί για να επεξεργαστεί τη δοκιμή με το φορτίο.                                              Ελεγκτής υποδοχών βουλωμάτων

Πρότυπα: Πρόταση 23,4 IEC 60884-1 2013 και σχήμα 21, UL817, VDE0620

Εφαρμογή: Αυτή η συσκευή χρησιμοποιείται για τη δοκιμή τις ιδιότητες κάμψης των μη-rewirable βουλωμάτων (τερματικά) και οι μη-rewirable φορητές υποδοχή-έξοδοι, ελέγχουν τη δύναμη κούρασης του καλωδίου τροφοδοσίας και του σακακιού.

Δείγμα δοκιμής: Μη-Rewirable βουλώματα και μη-rewirable φορητές υποδοχή-έξοδοι

Χαρακτηριστικό γνώρισμα: Η ταχύτητα που μειώνει τη μηχανή ελέγχει την ασταθή δομή γλιστρώντας φραγμών για να κάνει την εναλλασσόμενη κίνηση, οι αριστερές και δεξιές γωνίες κάμψης ρυθμίζονται με τη χειρωνακτική κλίμακα, και το αυτόματο πρότυπο οθόνης αφής ρύθμισης γωνίας μπορεί να προσαρμοστεί.

Ο ελεγκτής αυτόματο κλείσιμο όταν θα προετοιμάσει τους χρόνους δοκιμής που ολοκληρώνονται.

Παράμετροι:

1. Παροχή ηλεκτρικού ρεύματος: AC220V 50Hz
2. Γωνία κάμψης: Γωνία στροφέων και στις δύο πλευρές για 45°, 60°, ή 90°. Διευθετήσιμος
3. Ποσοστό κάμψης: 10~60rpm (μετατροπή συχνότητας), η προεπιλογή 60 φορές το /min
4. Βάρη: 20N, 10N. 6 κάθε ένας (βάρη UL 113g και 284g μπορεί να προσαρμοστεί)
5. Σταθμός δοκιμής: 6 σταθμοί, με 6 σύνολα συσκευής σφιγκτηρών
6. Χρόνοι δοκιμής: ένας γενικός μετρητής, 6 μεμονωμένοι μετρητές. 0~999999 που προετοιμάζονται
7. Μηχανική θεωρία: Ο ασταθής φραγμός στο κιβώτιο ταχυτήτων μείωσης οδηγείται με το ηλεκτρικό κινητήρα για να κάνει τη δράση εναλλαγής.
8. Σπασμένος σκοινί δείκτης: Φ25 κόκκινο δείχνοντας φως
