Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| πρότυπα: | Iec60947-1 | Ύψος δοκιμής: | 250~500mm |
|---|---|---|---|
| Διάμετρος gyration: | 75mm | Ποσοστό δοκιμής: | 10±2 περιστροφή/λεπτό |
| Διάμετρος ferrule της τρύπας: | 6.5~28.6mm | Χρόνοι δοκιμής: | 0~9999 |
| Υψηλό φως: | εξοπλισμός δοκιμής IEC 500mm,Εξοπλισμός δοκιμής IEC IEC 60947-1,2 εξοπλισμός δοκιμής IEC περιστροφής/λεπτό |
||

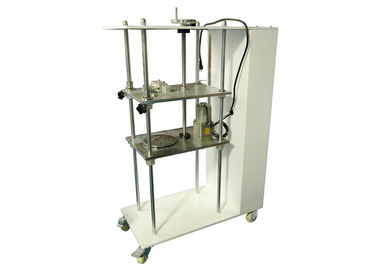

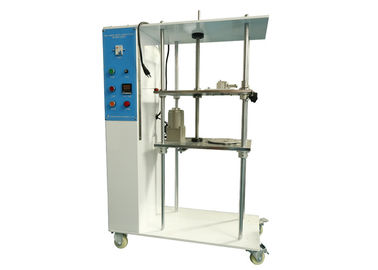

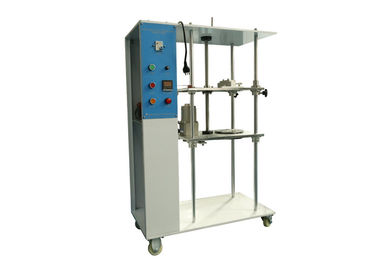

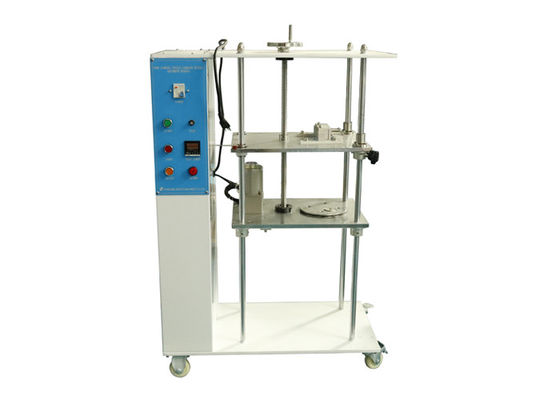

10 συσκευές δοκιμής κάμψεων εξοπλισμού δοκιμής IEC περιστροφής/λεπτό περιστροφής/λεπτό ± 2 για το ύψος 250~500mm αγωγών δακτύλιος μέσα σε 15mm
Πρότυπα:
Χαμηλής τάσης μηχανισμός διανομής IEC 60947-1 “και controlgear – μέρος 1: Πρόταση το 8.2.4.3, σχήμα 1 γενικών κανόνων”
Τυποποιημένη περιγραφή:
Η δοκιμή πρόκειται να πραγματοποιηθεί με τον κατάλληλο εξοπλισμό δοκιμής. Ο διευκρινισμένος αριθμός αγωγών θα συνδεθεί με το τερματικό. Το μήκος των αγωγών δοκιμής πρέπει να είναι 75 χιλ. πιό μακροχρόνιο από το ύψος Χ που διευκρινίζεται στον πίνακα 5. Οι βίδες στερέωσης θα σφιγχτούν με μια ροπή σύμφωνα με τον πίνακα 4 ή με τη ροπή που διευκρινίζεται από τον κατασκευαστή. Η συσκευή δοκιμασμένη θα εξασφαλιστεί όπως φαίνεται στο σχήμα 1.
Κάθε αγωγός υποβάλλεται στις κυκλικές κινήσεις σύμφωνα με την ακόλουθη διαδικασία:
Το τέλος του αγωγού υπό δοκιμή θα περάσουν μέσω ενός κατάλληλου δακτυλίου μεγέθους σε μια πλάκα στερέωσης που τοποθετείται σε ένα ύψος Χ κάτω από το τερματικό εξοπλισμού, όπως δίνεται στον πίνακα 5. Οι άλλοι αγωγοί θα καμφθούν για να μην επηρεαστεί το αποτέλεσμα της δοκιμής. Ο δακτύλιος θα τοποθετηθεί στην οριζόντια πλάκα στερέωσης ομόκεντρη με τον αγωγό. Ο δακτύλιος θα κινηθεί έτσι ώστε ο άξονάς του περιγράφει έναν κύκλο διαμέτρου 75 χιλ. για το κέντρο του στο οριζόντιο επίπεδο σε 1 0 περιστροφή/λεπτό ± 2 περιστροφή/λεπτό. Η απόσταση μεταξύ του στόματος της τελικής και ανώτερης επιφάνειας του δακτυλίου θα είναι μέσα σε 1 5 χιλ. από το ύψος Χ στον πίνακα 5. Ο δακτύλιος πρόκειται να λαδωθεί για να αποτρέψει τη δέσμευση, το στρίψιμο ή την περιστροφή του μονωμένου αγωγού. Μια μάζα όπως διευκρινίζεται στον πίνακα 5 πρόκειται να ανασταλεί από το τέλος του αγωγού. Η δοκιμή θα αποτελεσθεί από 135 συνεχείς επαναστάσεις.
Κατά τη διάρκεια της δοκιμής, ο αγωγός ούτε θα γλιστρήσει από το τερματικό ούτε θα σπάσει κοντά στη μονάδα στερέωσης.
Εφαρμογή:
Χρησιμοποιείται για την κρίση εάν το σχέδιο και η δομή του τερματικού βιδών στερέωσης είναι αντίστοιχα με την απαίτηση μη της πέρα-ζημίας στο καλώδιο. Εκτός αυτού, χρησιμοποιείται επίσης για να ελέγξει εάν το τερματικό βιδών στερέωσης μπορεί να αντέξει την πίεση κατά τη διάρκεια της διαδικασίας της κανονικής χρήσης.
Παράμετροι:
| Πρότυπο | HC9903A |
| Ποσοστό δοκιμής | 10±2 περιστροφή/λεπτό |
| Διάμετρος gyration | 75mm |
| Χρόνοι δοκιμής | 0-9999 |
| Βάρη | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (βάρη που επιβάλλονται) |
| Ύψος δοκιμής | 250~500mm |
| Διάμετρος ferrule της τρύπας | 6.5mm, 9.5mm, 13mm, 14,5 χιλ., 15.9mm, 19.1mm, 22.2mm, 25.4mm και 28.6mm, PC 9 |
| Πρότυπα | Iec60947-1 |
Πίνακας καταλόγων βάρους:
| Αριθ. | Μάζα βάρους (κλ) | Ποσότητα |
| 1# | 0,2 με το γάντζο | 1 PC |
| 2# | 0,3 με το γάντζο | 1 PC |
| 3# | 0,4 με το γάντζο | 1 PC |
| 4# | 0,7 με το γάντζο | 1 PC |
| 5# | 0,7 μέσω της τρύπας | PC 2 |
| 6# | 0,9 με το γάντζο | 1 PC |
| 7# | 0,9 μέσω της τρύπας | PC 2 |
| 8# | 1.4with γάντζος | 1 PC |
| 9# | 2 με το γάντζο | 1 PC |
| 10# | 2 μέσω της τρύπας | 1 PC |
| 11# | 2.3 μέσω της τρύπας | 1pc |
| 12# | 4.5 με το γάντζο | 1 PC |
| 13# | 4.5 μέσω της τρύπας | 1pc |
| 14# | 6.8 με το γάντζο | 1 PC |
| 15# | 6.8 μέσω της τρύπας | 1 PC |
| 16# | γάντζος 8 .2with | 1 PC |
Πίνακας παράθεσης βαρών:
| Απαραίτητη μάζα (κλ) | Παράθεση |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0,7 | 4# |
| 0,9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
