Εξοπλισμός δοκιμής εργαστηρίων συμπίεσης αντίστασης θερμότητας με iec60884-1 σχήμα 38

Εξοπλισμός δοκιμής εργαστηρίων συμπίεσης αντίστασης θερμότητας με iec60884-1 σχήμα 38

Πρότυπα:

Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 24,19 γενικών απαιτήσεων” και σχήμα 38

Τυποποιημένη περιγραφή:

Τα σάβανα των φορητών υποδοχή-εξόδων υποβάλλονται σε μια δοκιμή συμπίεσης σε μια περιβαλλοντική θερμοκρασία (25 ± 5) °C σε μια συσκευή παρόμοια με αυτήν που παρουσιάζεται στο σχήμα 38.

Η συσκευή περιλαμβάνει δύο σαγόνια χάλυβα, που έχουν ένα κυλινδρικό πρόσωπο της ακτίνας 25 χιλ., ένα πλάτος 15 χιλ. και ένα μήκος 50 χιλ. Το μήκος 50 χιλ. μπορεί να αυξηθεί, ανάλογα με το μέγεθος του εξαρτήματος που εξετάζεται.

Οι γωνίες στρογγυλεύονται με μια ακτίνα 2,5 χιλ.

Τα δείγματα στερεώνονται κατά τέτοιο τρόπο ώστε το μπροστινό πρόσωπο των σαγονιών συμπίπτει με το μπροστινό πρόσωπο του σαβάνου.

Η δύναμη που εφαρμόζεται μέσω των σαγονιών είναι (20 ± 2) Ν.

Μετά από 1 λ., και ενώ τα σάβανα είναι ακόμα υπό πίεση, τις διαστάσεις θα συμμορφωθεί με το φύλλο κατάλληλων προτύπων.

Η δοκιμή επαναλαμβάνεται με το δείγμα 90°.

Εφαρμογή:

Χρησιμοποιείται για να εξετάσει τις πίεση-ανθεκτικές ιδιότητες των ηλεκτρικών εξαρτημάτων και να τοποθετήσει του κιβωτίου κάτω από την περίσταση της θέρμανσης. Αυτός ο εξοπλισμός δοκιμής πρέπει να τεθεί στη χρήση με το κιβώτιο θέρμανσης.

Χαρακτηριστικό γνώρισμα:

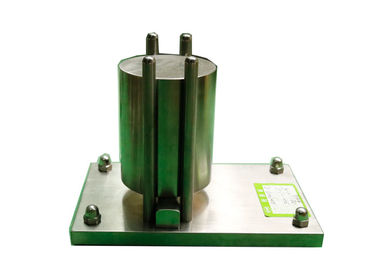

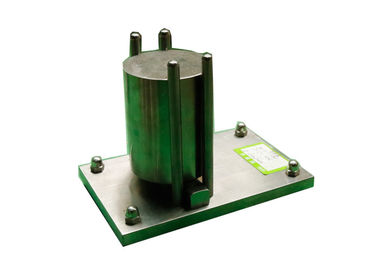

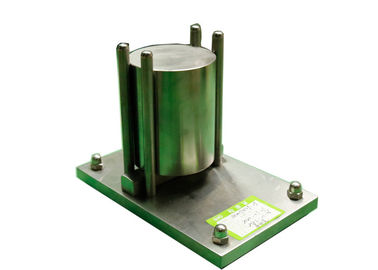

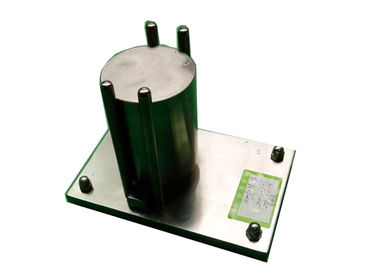

Αυτή η συσκευή περιλαμβάνει δύο σαγόνια χάλυβα, που έχουν ένα κυλινδρικό πρόσωπο της ακτίνας 25 χιλ., ένα πλάτος 15 χιλ. και ένα μήκος 50 χιλ. Το μήκος 50 χιλ. μπορεί να αυξηθεί, ανάλογα με το μέγεθος του εξαρτήματος που εξετάζεται. Οι γωνίες στρογγυλεύονται με μια ακτίνα 2,5 χιλ. Το δείγμα στερεώνεται μεταξύ των σαγονιών κατά τέτοιο τρόπο ώστε αυτά πιέζουν ενάντια σε το στην περιοχή όπου πιάνεται σε κανονική χρήση, ο άξονας των σαγονιών που συμπίπτει όσο το δυνατόν πιό σχεδόν με το κέντρο αυτής της περιοχής. Η δύναμη που εφαρμόζεται μέσω των σαγονιών είναι 20 Ν. Η δοκιμή εμφανίζεται σε ένα θερμαντικό γραφείο σε μια θερμοκρασία °C. (80±2).

Παράμετροι:

1. Βάρος: 20N (συμπεριλαμβανομένων των κινούμενων πιέζοντας πιάτων)

2. Πιέζοντας μέγεθος πιάτων: μήκος: 50mm, πλάτος: 15mm, κυλινδρικό πρόσωπο: η ακτίνα είναι 25mm, οι γωνίες στρογγυλεύονται με μια ακτίνα 2,5 χιλ.

3. Το εσωτερικό της απόστασης οδηγών: 50mm×15.4mm

4. Υλικό: ανοξείδωτο 304

Μέθοδος δοκιμής:

1. Πριν από την πρώτη χρήση, χρήστης εάν γνωστός με τα σχετικά πρότυπα για αποτελεσματικότερος και κατάλληλος χρησιμοποιώντας τις συσκευές δοκιμής και ολοκληρώνοντας τη δοκιμή.

2. Σύμφωνα με τις τυποποιημένες απαιτήσεις για την προεπεξεργασία δειγμάτων πριν τη χρήση.

3. Το πιέζοντας πιάτο (μικρό) τοποθετείται μεταξύ των οδηγών (στενή πλευρά), το κυλινδρικό πρόσωπο είναι ανοδικό, το δείγμα τοποθετείται οριζόντια στο πιέζοντας πιάτο, κατόπιν η θέση η συμπίεση καλύπτει (μεγάλος) στο δείγμα και το κυλινδρικό πρόσωπο είναι προς τα κάτω, βάλτε τελικά το βάρος στο πιέζοντας πιάτο (μεγάλο), ο χρόνος δοκιμής είναι 1 ώρα.

Προσοχή:

Το δείγμα στερεώνεται μεταξύ των πιέζοντας πιάτων κατά τέτοιο τρόπο ώστε αυτά πιέζουν ενάντια σε το σε αυτήν την περιοχή όπου πιάνεται σε κανονική χρήση, ο άξονας των πιάτων που συμπίπτει όσο το δυνατόν πιό σχεδόν με το κέντρο αυτής της περιοχής.
