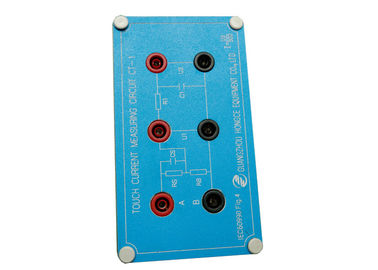

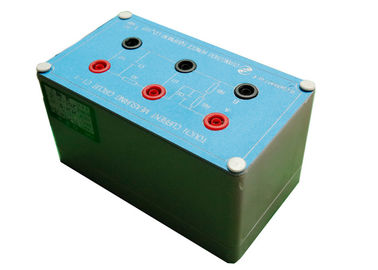

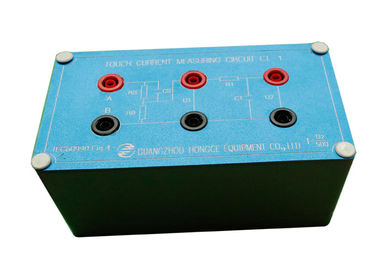

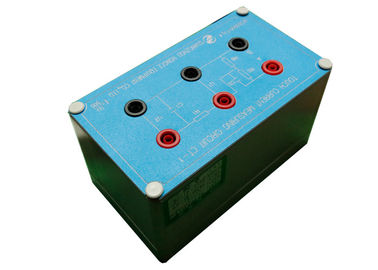

Εύκολο σχήμα 4 λειτουργίας IEC60990 τρέχον δίκτυο δοκιμής αφής για τον προστατευτικό αγωγό αντίληψης ή αντίδρασης

Εύκολο σχήμα 4 λειτουργίας IEC60990 τρέχον δίκτυο δοκιμής αφής για τον προστατευτικό αγωγό αντίληψης ή αντίδρασης

Πρότυπα:

IEC60990 σχήμα 4 ρεύμα αφής και η μέθοδος μέτρησης προστατευτικού ρεύματος αγωγών

Εφαρμογή:

Αυτό το δίκτυο είναι κατάλληλο να χρησιμοποιήσει και εύκολο να λειτουργηθεί, και ο διακόπτης παροχής ηλεκτρικού ρεύματος γίνεται χωριστά, ο οποίος μπορεί να λύσει τις ανεπάρκειες της ικανότητας παροχής ηλεκτρικού ρεύματος της προηγούμενης μηχανής και μπορεί να εξετάσει τα ισχυρότερα προϊόντα.

Δείγμα δοκιμής:

mesuring ρεύμα αφής δικτύων που σταθμίζεται (αισθητήριο ρεύμα ή ρεύμα αντίδρασης)

Προετοιμασία πριν από τη δοκιμή

Οι ακόλουθες συσκευές προετοιμάζονται πολύ πρίν εξετάζουν.

ένα σύνολο παλμογράφου.

σύνολο του 1times ή 10 φορές τάση εξετάζει.

Ένα σύνολο παροχής ηλεκτρικού ρεύματος (η τάση ή η συχνότητα μπορεί να προσαρμοστεί ή μεταβλητός στην απαραίτητη δοκιμή.).

Μέθοδοι δοκιμής

1. Ρυθμίστε την παροχή ηλεκτρικού ρεύματος στην τάση και τη συχνότητα η δοκιμή που απαιτείται, και συνδέστε έπειτα το τερματικό εισαγωγής του τρέχοντος διακόπτη δοκιμής επαφών με την παροχή ηλεκτρικού ρεύματος. (παρακαλώ μην ηλεκτρίστε πότε το δίκτυο δεν συνδέεται.)

2. Παρεμβάλτε το δείγμα στο τερματικό παραγωγής του τρέχοντος διακόπτη δοκιμής επαφών.

3. Συνδέστε το λιμένα Β του τρέχοντος διακόπτη δοκιμής επαφών με το λιμένα Β του τρέχοντος εξεταστικού δικτύου επαφών.

4. Συνδέστε το λιμένα Α του τρέχοντος δικτύου δοκιμής επαφών με τη θέση όπου το ρεύμα επαφών απαιτείται. Όπως συνδέστε το λιμένα Α με την παραγωγή ή το κοχύλι του προσαρμοστή όταν εξετάζεται ο προσαρμοστής δικτύων.

5. Ο έλεγχος παλμογράφων στερεώνεται στα τερματικά U1 ή U2 σύμφωνα με τις απαιτήσεις δοκιμής.

6. Συνδέστε την παροχή ηλεκτρικού ρεύματος, βάλτε το διακόπτη «Ν» τοποθετεί επάνω, βάζει τη θετική φάση στη θετική θέση φάσης, μεταστρέφει τη γραμμή «Γ» στη θέση, ελέγχει εάν το δοκιμασμένο δείγμα είναι στην εργασία από την κανονική ηλεκτρική ενέργεια και είναι εκεί ένα κυματοειδές στον παλμογράφο.

7. Σύμφωνα με τα πρότυπα οι απαιτήσεις μετά από το δείγμα λειτουργούν, στο διαφορετικό τρόπο «θετικής φάσης», «αντιστροφή», «γραμμή Ν», «γραμμή Ν από», «γραμμή Γ από», «γραμμή Γ» και ούτω καθεξής, διαβάζουν την τάση U1 και U2 άμεσα με τη χρησιμοποίηση του παλμογράφου, το ρεύμα επαφών είναι ίσο με την τιμή κορυφής U2 και έπειτα της διαίρεσης 500.

Ανακοινώσεις

Κατά τη διάρκεια της δοκιμής, είναι απαραίτητο να δοθεί προσοχή στην ασφάλεια επειδή μπορείτε να αγγίξετε μερικά τερματικά.

Σύμφωνα με GB/T 12113 και το IEC 60990 οι τυποποιημένες απαιτήσεις, η παροχή ηλεκτρικού ρεύματος πρέπει να είναι στην απομόνωση, και μηά γραμμή και το επίγειο καλώδιο πρέπει να συνδεθούν. (ο απλός τρόπος είναι εάν υπάρχει η τάση σε μηά γραμμή και το επίγειο καλώδιο, εάν η τάση ξεπερνά 2V, όπως η ισχύς 220V, η διαφορετική τάση μεταξύ μηάς γραμμής και του επίγειου καλωδίου περισσότερο από 100V, η μηά γραμμή και το επίγειο καλώδιο πρέπει να συνδεθούν.)

Κατά τη δοκιμή, παρακαλώ δώστε προσοχή στην πολικότητα της παροχής ηλεκτρικού ρεύματος. Αντιπυρικό πρέπει να συνδεθεί με το τέλος Λ του τρέχοντος διακόπτη δοκιμής επαφών. Εάν η σύνδεση κάνει λάθος, υπάρχει ένας κίνδυνος της ηλεκτροπληξίας.

Συνδέστε τον παλμογράφο, εξετάστε το δείγμα, κατόπιν συνδέστε τη δύναμη μετά από την β-τελική γραμμή, και μην συνδέστε τη γραμμή δοκιμής όταν συνδέεται η δύναμη.
