| χωρητικότητα φορτίων: | 2*10KVA | ο μετρητής: | 0~999999 |
|---|---|---|---|
| φορτίο ικανότητας: | 70uf, 140uf, 7.3uf | Μέθοδος φορτίων: | Ανθεκτικός, επαγωγικός, χωρητικός |
| Συντελεστής ισχύος: | 0.3~0.98 | σταθμοί: | 2 σταθμοί |
| Υψηλό φως: | Εξοπλισμός δοκιμής IEC,ελεγκτής IEC |
||
300V χρήση κιβωτίων φορτίων για τον ανθεκτικό, επαγωγικό και χωρητικό εξοπλισμό δοκιμής φορτίων IEC60884
Πρότυπα: Πρόταση 20 και 21, IEC 60950-1, IEC 60598-1, iec61058-1, iec60669-1 IEC 60884-1 2013 και ούτω καθεξής
Εφαρμογή: Αυτή η συσκευή χρησιμοποιείται για την οικογένεια και τον παρόμοιο σταθερό σκοπός ηλεκτρικό διακόπτη συσκευών, το βούλωμα και την υποδοχή, συζευκτήρας για τη on-off δυνατότητα, τη σπάζοντας ικανότητα και την κανονική δοκιμή ζωής λειτουργίας.
Δείγμα δοκιμής: Οικογένεια ή παρόμοιοι διακόπτες σκοπού, βουλώματα, υποδοχές

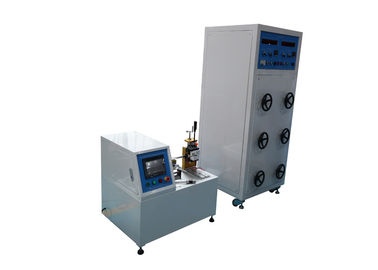

Χαρακτηριστικό γνώρισμα: Αυτή η συσκευή είναι στο μπλε πλαίσιο και την γκρίζα κάλυψη. Η κορυφή αυτής της συσκευής είναι ο πίνακας ελέγχου λειτουργίας στον οποίο υπάρχουν διακόπτες για τον έλεγχο της παροχής ηλεκτρικού ρεύματος, για την ηλεκτρική μετατροπή ικανότητας και για τη μετατροπή τύπων φορτίων. Υπάρχουν επίσης οι επιδεικνύοντας μετρητές το ρεύμα και την τάση καθώς επίσης και την ισχύ, τα κουμπιά της έναρξης και της στάσης, συναγερμός, το φως δεικτών θέσης και ούτω καθεξής. Κατωτέρω είναι τα χορηγώντας εξογκώματα για τη ρύθμιση τάσης παραγωγής, για την τρέχουσα ρύθμιση και για τη ρύθμιση αυτεπαγωγής. Υπάρχουν τρεις σταθμοί, κάθε σταθμός έχει τη λειτουργία της ανθεκτικής, επαγωγικής και χωρητικής δοκιμής φορτίων. Το είδος δοκιμής φορτίων μπορεί να επιλεχτεί από το διακόπτη μεταφοράς. Το εσωτερικό κιβωτίων φορτίων δροσίζεται από τη μεταφορά ισχυρού ανέμου. Υπάρχουν τερματικά κάτω από το κιβώτιο φορτίων μέσω του οποίου το κιβώτιο φορτίων μπορεί να συνδεθεί με τον ελεγκτή αντοχής διακοπτών και βούλωμα-υποδοχών χρησιμοποιώντας το καλώδιο. Κατά τη διάρκεια της διαδικασίας της δοκιμής, τα αποτελέσματα εξοπλισμού το ρεύμα και η τάση καθώς επίσης και ισχύς.
Παράμετροι:
| Αριθ. | Στοιχείο | Παράμετρος |
| 1 | Παροχή ηλεκτρικού ρεύματος |
AC220 60Hz.
|
| 2 | Τάση Β | Σειρά 0 ακρίβεια ± 05% ± 2$ος ~ 300V |
| 3 | Τρέχον Α | Σειρά 0 ακρίβεια ± 05% ± 2$ος ~ 40A |
| 4 | Δύναμη KW | Σειρά 0~12KW, accuracy±05% |
| 5 | Παράγοντας δύναμης | Ακρίβεια 03 έως 0999 ± 05% ± 2$ος σειράς |
| 6 | Επιλογή φορτίων | Ανθεκτικό, επαγωγικό και χωρητικό φορτίο τρία στο ένα, μετατρέψιμος |
| 7 | Επιλογή ικανότητας | 70uf, 140uf, 73uf προαιρετικό |
| 8 | Τρόπος παραγωγής | Κάθε δύναμη, δύναμη διαστήματος προαιρετική |
| 9 | Αρίθμηση/προετοιμασμένος | 0~999999 φορές, μπορεί να προετοιμαστεί |
| 10 | Φορτώστε την ικανότητα δύναμης | 2*10KVA |
| 11 | Όριο ρευμάτων παραγωγής |
30A, το φορτίο θα κοπεί αυτόματα όταν είναι άνω των 32A
|
| 12 | Όριο τάσης παραγωγής |
300V, το φορτίο θα κοπεί αυτόματα όταν είναι άνω των 305V
|
| 13 | Ατμοσφαιρική πίεση | 80~106kpa |
| 14 | Περιβαλλοντική θερμοκρασία | 5~40°C |
| 15 | Σχετική υγρασία | (20~90) %RH |
| 16 | Περιβάλλον χρήσης | Δεν απαιτεί κανένα βίαιο τίναγμα, καμία δόνηση, καμία ηλεκτρομαγνητική παρέμβαση, καμία σκόνη, καμία εκρηκτική ύλη, κανένα διαβρωτικό αέριο, καλή θέση διασκεδασμού θερμότητας αναγκών |
| 17 | Διαστάσεις και βάρος |
L*W*H=1200*760*1830mm, 800kg |
Προφυλάξεις
Το Α, λόγω της μεγαλύτερης περιεκτικότητας της μηχανής, αυτό απαιτεί μια χωριστή σύνδεση δύναμης, παρακαλώ μην μοιραστείτε την ίδια δύναμη με άλλη συσκευή. Πρέπει να εγκαταστήσετε μια σειρά του τρέχοντος διακόπτη προστασίας διαρροής 60A.
Το Β, η παροχή ηλεκτρικού ρεύματος του κιβωτίου φορτίων είναι ενιαία φάση με το επίγειο καλώδιο AC220/60Hz.
Το Γ, λόγω της τάσης μεταξύ των επαφών κάθε δείγματος μπορεί να είναι πραγματοποιημένο ρεύμα AC300Vand μπορεί μέχρι 30A, επομένως, μη-χειριστής δεν μπορεί να αγγίξει τα δείγματα (διακόπτες) κατά τη διάρκεια της δοκιμής, αποτρέπει την προσωπική ασφάλεια (κλονισμός). Παρακαλώ αποσυνδέστε το διακόπτη κύριας δύναμης κατά την αντικατάσταση των δειγμάτων.
Το Δ, αυτή η μονάδα παράγει την τεράστια θερμότητα, η κορυφή του γραφείου φορτίων έχει τον ανεμιστήρα, παρακαλώ μην τοποθετήστε τα συντρίμμια εκεί, προκειμένου να συνεχίσετε την εργασία ανεμιστήρων κανονικά.
Το Ε, όταν φθάνει η αξία επίδειξης στους «ΧΡΌΝΟΥΣ ΔΟΚΙΜΉΣ» στον προετοιμασμένο αριθμό δοκιμών, αυτό ανησυχεί και προτρέπει τη δοκιμή είναι πλήρες, παρακαλώ πιέστε «RST» στους «ΧΡΌΝΟΥΣ ΔΟΚΙΜΉΣ» να καθαριστεί ο συναγερμός.
