| Δύναμη ημιτόνου της γεννήτριας δόνησης: | 2000kgf (20000N) | Φάσμα συχνότητας της γεννήτριας δόνησης: | 5~3000Hz |
|---|---|---|---|
| Αποδοτικότητα ενισχυτών δύναμης: | ＞95 % | Φάσμα συχνότητας του επιταχυμέτρου: | 0.38000Hz±10% |
| Υψηλό φως: | ακουστικός εξοπλισμός μέτρησης,εξοπλισμός δοκιμής πτώσης |
||
IEC 60065 ακουστικό τηλεοπτικό πληροφοριών σύστημα δοκιμής δόνησης δοκιμής ηλεκτρικό
Ηλεκτρικό σύστημα ρεύμα-2000 δοκιμής δόνησης
Πληροφορίες προϊόντων:

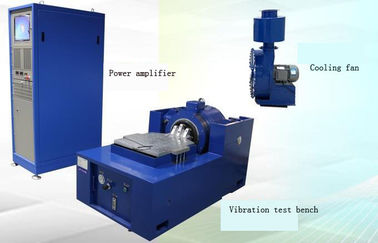

Το σύστημα δοκιμής δόνησης αποτελείται από τέσσερα μέρη: πεδίο δοκιμών δόνησης, ενισχυτής δύναμης, ελεγκτής και ανεμιστήρας.
1. Πεδίο δοκιμών δόνησης
Η αρχή εργασίας του δομένος πίνακα:
Ο ενεργοποιώντας αγωγός οδηγείται από την ηλεκτρομαγνητική δύναμη στο μαγνητικό πεδίο. Όταν ο δυναμικός κύκλος στο μαγνητικό κύκλωμα του ηλεκτρομαγνητικού δομένος πάγκου περνά το σήμα εναλλασσόμενων ρευμάτων, μια συναρπαστική δύναμη παράγεται στο μαγνητικό κύκλωμα.
Δυναμικός κύκλος:
Το περισσότερο σημαντικό μέρος του ηλεκτρικού πίνακα δόνησης είναι ο δυναμικός κύκλος, ο δυναμικός κύκλος είναι ένα ενεργό σύστημα. Οδηγεί τη σπείρα που τοποθετείται στο κενό αέρα εργασίας που παράγεται από το μαγνητικό σύστημα κυκλωμάτων, για να επιτύχει ελεύθερο πάνω-κάτω τις δονήσεις με την ενεργοποίηση της σπείρας κίνησης.
Σπείρα διέγερσης:
Η σπείρα διέγερσης του ηλεκτρικού δομένος πίνακα διαιρείται σε ανώτερη διέγερση και χαμηλότερη διέγερση. Τα δύο μαζί με τη δυναμική μορφή δύο σπειρών αμοιβαία κάθετα μαγνητικά πεδία. Οι σπείρες κόβονται ο ένας στον άλλο για να παραγάγουν τη δύναμη μαγνητικής επαγωγής όταν, ενεργοποιούνται κατά αυτόν τον τρόπο, ο πάγκος δόνησης παράγουν την απαραίτητη συναρπαστική δύναμη με την κοπή μεταξύ της δυναμικής σπείρας και της διέγερσης.
2. Ενισχυτής δύναμης
Η αρχή εργασίας του ενισχυτή δύναμης: η τριφασική ισχύς εναλλασσόμενου ρεύματος απομονώνεται από το μετασχηματιστή συχνότητας ισχύος, το buck στέλνεται στο τριφασικό φίλτρο πλήρης-γεφυρών, και έπειτα η παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος χαμηλός-κυματισμών στέλνεται στο μετασχηματιστή χ-γεφυρών μέσω του φιλτραρίσματος πυκνωτών, και το κύμα τάσης παραγωγής περνά τον κανονικό τρόπο και την κοινή σπείρα έμφραξης τρόπου, και φιλτράρεται και παραγωγή στο δομένος πίνακα.
3. Μέρος ελέγχου
Ο ελεγκτής μας χρησιμοποιεί τον αλγόριθμο πλαισίου και ελέγχου παγκόσμιου πιό προηγμένο DSP, τριανταδυάμπιτος floating-point 450MHz DSP επεξεργαστής, υψηλής απόδοσης 24 μπιτ ΠΑΧ, μέχρι τη δυναμική περιοχή 130dB, που εξασφαλίζει αξιόπιστη ποιότητα ελέγχου. Συγχρόνως, ο ελεγκτής μπορεί να παρέχει σε σας την περιεκτικότερη ενότητα λογισμικού ελέγχου δόνησης, που περιλαμβάνει: ο τυχαίος, ημιτονοειδής, κλασικός κλονισμός, αναζήτηση αντήχησης και κατοικεί, έλεγχος φάσματος απάντησης κλονισμού, ημίτονο συν τυχαίο, ημίτονο συν το ημίτονο, τυχαίο συν την τυχαία, μακροπρόθεσμη αναπαραγωγή κυματοειδούς και άλλα χαρακτηριστικά γνωρίσματα δυνατότητας πρόσβασης. Κάθε ενότητα λειτουργίας παρέχει τις βασικές και προαιρετικές λειτουργίες, και ο χρήστης μπορεί να προσαρμόσει τις απαραίτητες λειτουργίες όπως απαιτούνται.
(Οι ανωτέρω μονάδες μπορούν να χτιστούν στο πεδίο ενισχυτών δύναμης για τη γενική λειτουργία ή μπορούν να τοποθετηθούν χωριστά)
4. Κάθετο Countertop επέκτασης
Παράμετροι:
| Γεννήτρια δόνησης (ρεύμα-2000) | |
| Δύναμη ημιτόνου | 2000kgf (20000N) |
| Τυχαία δύναμη | 2000kgf (20000N) |
| Δύναμη αντίκτυπου | 4000kgf (40000N) |
| Φάσμα συχνότητας | 5~3000Hz |
| Συνεχής μετατόπιση (εύρος) | 051mm, προετοιμασμένος |
| Συχνότητα απομόνωσης δόνησης | 2.5Hz |
| Επίπεδο ένα ηχηρή συχνότητα | 2600±5%Hz |
| Countertop βίδα | 17*M10 |
| Διαρροή μαγνητικής ροής | <1mt> |
| Μέγιστη ταχύτητα | 2m/s |
| Μέγιστη επιτάχυνση | 980m/s2 (100g) |
| Ισοδύναμη μάζα των κινούμενων μερών | 20kg |
| Δυναμική διάμετρος σπειρών | Φ280mm |
| Μέγιστη φόρτωση | 300Kg |
| Βάρος | 2695kg |
| Ενισχυτής δύναμης μετατροπής (Κα-21) | |
| Παραγωγή ενισχυτών | 21KVA |
| Εκτιμημένη τάση παραγωγής | 120Vrms |
| Αναλογία σήματος/διαταραχή | >65dB |
| Αποδοτικότητα ενισχυτών δύναμης | >95% |
| Προστασία συστημάτων | Προστασία θερμοκρασίας, προστασία πέρα-μετατοπίσεων, over-voltage προστασία, over-current προστασία, προστασία κάτω από-τάσης, εξωτερική προστασία, προστασία ελαττωμάτων λογικής |
| Διαστάσεις | 1800*900*800mm |
| Βάρος | 450kg |
| Κάθετο Countertop επέκτασης (φυματίωση-1010) | |
| Επιτραπέζιο μέγεθος | 1000mm×1000mm |
| Επιτραπέζιο βάρος | 60kg |
| Υψηλότερη συχνότητα | 200Hz |
| Πίνακας επιπέδων (s-1010) προαιρετικός | |
| Επιτραπέζιο μέγεθος | 1000mm×1000mm |
| Επιτραπέζιο βάρος | 60kg |
| Υψηλότερη συχνότητα | 200Hz |
| Υπολογιστής και σχετικά εξαρτήματα | |
| Οικοδεσπότης | Lenovo |
| Όργανο ελέγχου | Προσαρμοσμένος σύμφωνα με τη διατηρημένη θέση της ηλεκτρικής αίθουσας |
| Ανεμιστήρας (FJ-2000) | |
| Δύναμη ανεμιστήρων | 7.5KW |
| Όγκος αέρα | 0.71M3/s |
| Πίεση αέρα | 3.5Kpa |
| Διαστάσεις | 500*300*200mm |
| Μήκος αγωγών | 4m |
| Βάρος | 140kg |
| Επιταχύμετρο (JF) | |
| Ευαισθησία | 150pc/g |
| Φάσμα συχνότητας | 0.38000Hz±10% |
| Μέτρηση της σειράς | 2000g |
| Αντίσταση αντίκτυπου | 2500g |
| Μήκος γραμμών | 5m |
| Λειτουργούσα θερμοκρασία | -40-150℃ |
| Βάρος | 35Gram |
| Μέθοδος εγκατάστασης | M5 |
