IEC61621 χαμηλό εναλλασσόμενο ρεύμα 0 τάσης παραγωγής ελεγκτών αντίστασης τόξων Curren υψηλής τάσης--20 KV ηλεκτρικής ικανότητας 2 KVA

IEC61621 χαμηλό εναλλασσόμενο ρεύμα 0 τάσης παραγωγής ελεγκτών αντίστασης τόξων Curren υψηλής τάσης--20 KV ηλεκτρικής ικανότητας 2 KVA

Πρότυπα

IPC650, IEC 61621, ASTMD495, κατάλληλο για JEC 149, UL 746A και άλλες μέθοδοι δοκιμής.

Εφαρμογή

Η αξιολόγηση αντίστασης τόξων της μόνωσης των υλικών όπως τα πλαστικά, οι κόλλες ρητίνης και τα μονώνοντας βερνίκια για τις ηλεκτρικές συσκευές, τις ηλεκτρικές συσκευές και τις οικιακές ηλεκτρικές συσκευές κ.λπ.

Δείγμα δοκιμής

Ισχύει κυρίως στα στερεά μονώνοντας υλικά όπως: τα πλαστικά, οι ταινίες, οι ρητίνες, η μίκα, η κεραμική, το γυαλί, τα μονώνοντας πετρέλαια, το χρώμα μόνωσης, το χαρτόνι και άλλα μέσα σχηματίζουν τόξο τη δοκιμή αντίστασης

Περιγραφή διαδικασίας δοκιμής

Τεχνικές παράμετροι

1, η τάση εισαγωγής: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220 Β

2, η τάση παραγωγής: Εναλλασσόμενο ρεύμα 0--20 KV

3, ηλεκτρική ικανότητα: 2 KVA

4, μέθοδοι δοκιμής: διαλείπον τόξο, συνεχές τόξο

5, εξετάζουν το ρεύμα: 10MA-20MA-30MA-40MA προαιρετικός

6, λάθος ελέγχου τάσης δοκιμής: καλύτερα από 2%

7, τόξο από το χρονικό λάθος: <5ms>

8, η τάση δοκιμής είναι συνεχώς διευθετήσιμα: 0--20 KV

9, τρέχουσα ακρίβεια ελέγχου: καλύτερα από ± 10%

10, τρέχουσα ακρίβεια δοκιμής: καλύτερα από ± 1,5%

11, τρέχουσα πίεση δοκιμής: 0,5 ± 0.05N

12. Προδιαγραφή ηλεκτροδίων: Ηλεκτρόδιο 25.4mm*12.7mm*0.15mm πιάτων ανοξείδωτου

Ηλεκτρόδιο ¢2.4mm*70mm χάλυβα βολφραμίου

Γωνία διαμόρφωσης ηλεκτροδίων 110 βαθμοί

Βάρος ηλεκτροδίων: 50G

13, η απόσταση ηλεκτροδίων: 6.35 ± 0.1mm (διευθετήσιμο)

14, μέτρα ασφάλειας: (1) προστασία υπερπίεσης

(2) Overcurrent προστασία

(3) προστασία βραχυκυκλώματος

(4) ανοικτή προστασία πορτών ασφάλειας

(5) προστασία misoperation λογισμικού

Κύρια διαμόρφωση

1, ένας οικοδεσπότης δοκιμής

2, 20.000 βολτ γεννητριών υψηλής τάσης μια

3, αυτόματο σύνολο συσκευών ρυθμιστών τάσης μικροϋπολογιστών (τμηματικός τρόπος)

4, ένα σύνολο απόκτησης τάσης και τρέχουσες συσκευές αποκτήσεων

5, ηλεκτρόδιο δοκιμής: δύο σύνολα

6, μια ράβδος απαλλαγής (τύπος ρητίνης)

7, μέτρηση αντίστασης τόξων υπολογιστών και λογισμικό ελέγχου

8, ένα σύνολο ειδικής μέτρησης και υπολογιστές ελέγχου

9, ένας εκτυπωτής Inkjet χρώματος

10, ένα σύνολο προγράμματος CD

11, ένα εγχειρίδιο οδηγίας προϊόντων

12, ένα πιστοποιητικό

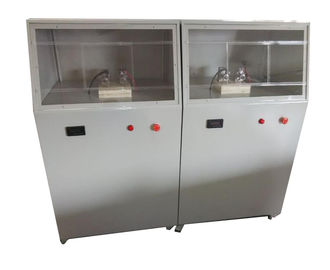

Εικόνα για την αναφορά
