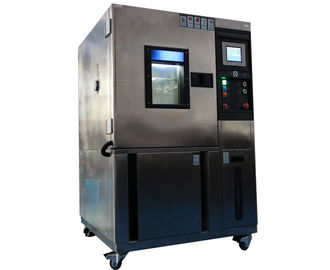

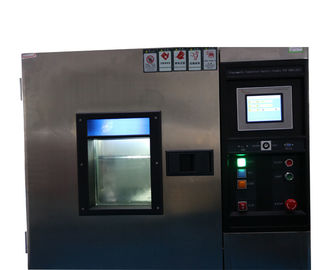

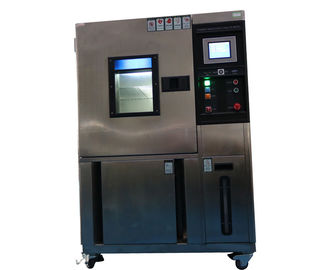

IEC 60068 ηλεκτρικός ελεγκτής συσκευών, προγραμματίσημη αίθουσα 150L υγρασίας θερμοκρασίας

IEC 60068 ηλεκτρικός συσκευών όγκος 150L εργασίας αιθουσών υγρασίας θερμοκρασίας ελεγκτών προγραμματίσημος

Πληροφορίες προϊόντων

Αυτή η συσκευή δοκιμής μπορεί να μιμηθεί τη διαφορετική περιβαλλοντική συνθήκη. Έτσι είναι αρμόζον να εξεταστεί η υλική απόδοση, όπως αντισταθείτε στη θερμότητα, αντιστέκεται στο κρύο, αντιστέκεται στην υγρασία, αντιστέκεται σε ξηρό. Σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση του IEC 60068-2-1.1990, iec60068-2-2,1974 και ect.

Τεχνικές παράμετροι

1. Όγκος εργασίας: 150L

2. Σειρά θερμοκρασίας: -40 ℃~ +150 ℃

3. Σειρά υγρασίας: 20% RH~ 98% RH

*Note: Παρακαλώ αναφερθείτε στο κάτωθι διάγραμμα σειράς χρήσης υγρασίας!

4. Η θερμοκρασία και η υγρασία ελέγχουν την ακρίβεια: ±0.2℃ ±2.5%RH.

* Για να εγγυηθεί επάνω από την απόδοση 2~4, πρέπει να μετρηθεί 30 λεπτά αφότου οι μετρήσεις αντίληψης θερμοκρασίας είναι σταθερές!

5. Ομοιομορφία διανομής θερμοκρασίας και υγρασίας: ±2℃ ±3%RH.

*Note: Για να εγγυηθούν κάτω από την απόδοση 6~11, οι θέσεις μέτρησης πρέπει να είναι 1/6 θέσεων κάθε τοίχου της ζώνης δοκιμής, και πρέπει να μετρηθούν 30 λεπτά αφότου η θερμοκρασία είναι σταθερή!

6. Χρόνος θέρμανσης: Θερμαίνοντας από τη θερμοκρασία δωματίου σε 150℃, ο συνολικός χρόνος θέρμανσης είναι 50 mins (κάτω από το κράτος μη-φορτίων).

7. Χρόνος ψύξης: Δροσίζοντας από τη θερμοκρασία δωματίου σε -40℃, ο συνολικός χρόνος ψύξης είναι 40mins (κάτω από το κράτος μη-φορτίων).

8. Εσωτερικές διαστάσεις αιθουσών: περιοχή δοκιμής: 50×60×50 εκατ. (W×H×D).

*Note: Ο όγκος της τοποθέτησης των δειγμάτων δεν πρέπει να υπερβεί το 2/3 της ικανότητας της ζώνης δοκιμής.

9. Διάστημα εγκαταστάσεων εξοπλισμού: τουλάχιστον 920×1600×870cm (W×H×D).

10. Πόρτα αιθουσών δοκιμής: 80 × 105 εκατ. (W×H), σύνολο 1.

11. Πηγή ισχύος: Εναλλασσόμενο ρεύμα 1 ∮ 220 Β 50 Hz MAX 40 Α

Δομή

Α. δομή αιθουσών:

SUS#304, πάχος πιάτων 1 χιλ.

 Υλικό μόνωσης: PU που αφρίζει, πάχος 100 χιλ.

Β. ψυκτικές διατάξεις κύκλων ψύξης:

1. Συστήματα ψύξης:

a. R404 σύστημα κύκλων ψύξης

b. R23 σύστημα κύκλων ψύξης

2. Συμπυκνωτής: Αερόψυκτος

3. Τρόπος επέκτασης: Τριχοειδές αγγείο

4. Εξατμιστήρας: Τρόπος βρόχων αέρα

Γ. σύστημα θέρμανσης:

Θερμάστρα: 220 Β 2 KW

Δ. Humidification σύστημα:

1. Υγραντής: θερμάστρα 220 Β 2 ανοξείδωτου. KW× 1 ΣΥΝΟΛΟ.

2. Νεροχύτης γάζας υγρασίας και σύστημα παροχής νερού υγραντών: αυτόματος τρόπος ξαναγεμίσματος.

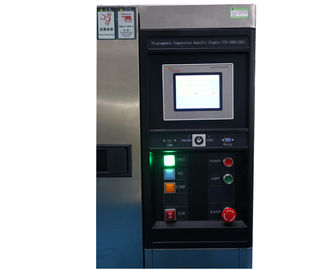

Ε. αυτόματο σύστημα ελέγχου:

1. Έλεγχος TEMI880 PLC.

* Παρακαλώ αναφερθείτε στο εγχειρίδιο επιμόρφωσης ελεγκτών στο CD.

2. Αισθητήρες θερμοκρασίας και υγρασίας: Ε&ΤΑ (ξηρός βολβός/υγρός βολβός).

* Ελεγχόμενος από το κύκλωμα.

Φ. κυκλοφορία αέρα και συστήματα αποξηράνσεων:

1. Αεραγωγός βρόχων: 1 ομάδα

a. υλικό: SUS#304 ανοξείδωτο.

b. Ανεμιστήρας αέρα: 1 ∮ 220 Β 60W × 1 ΣΎΝΟΛΟ

2. Διάμετρος του σωλήνα αγωγών.

Γ. σύστημα προστασίας:

   Πέρα από το διακόπτη προστασίας θερμοκρασίας

   Προστασία έλλειψης νερού

Ηλεκτρομαγνητικός τρέχων προστάτης διακοπτών και υπερφόρτωσης

Κανένας διακόπτης θρυαλλίδων

Προστάτης υπερφόρτωσης συμπιεστών

Θρυαλλίδα προστασίας κυκλωμάτων ελέγχου
