Εξοπλισμός δοκιμής IEC, πρόταση 24,7 IEC60884 συσκευές δοκιμής γδαρσίματος καρφιτσών βουλωμάτων μανικιών μόνωσης

IEC60884 πρόταση 24,7 μανίκια μόνωσης των συσκευών δοκιμής γδαρσίματος καρφιτσών βουλωμάτων του εξοπλισμού δοκιμής IEC

Πρότυπα: Πρόταση 24,7 IEC 60884-1 2013 και σχήμα 28, bs1363-1 σχήμα 9

Εφαρμογή: Αυτή η συσκευή είναι χρήση για τη δοκιμή η δύναμη αντίστασης γδαρσίματος του μανικιού μόνωσης των καρφιτσών βουλωμάτων

Δείγμα δοκιμής: Μανίκι μόνωσης των καρφιτσών βουλωμάτων

Χαρακτηριστικό γνώρισμα: Η συσκευή αποτελείται από μια οριζόντια τοποθέτηση της ακτίνας και η γραμμική μετακίνηση του καθίσματος προσαρτημάτων, όπου, οι άκρες ακτίνων με τη διάμετρο 1mm κοντό χαλύβδινο σύρμα κάμπτονται σε ένα σε σχήμα υ κεφάλι (μορφή του U της κατακορύφου δύο που καθορίζεται στην ακτίνα), σε σχήμα υ κατώτατο σημείο καλωδίων είναι γραμμικό μέρος 6mm. Συμπιέστε το hemline 6mm στο μανίκι μόνωσης βουλωμάτων, οι κινήσεις μηχανών το τοποθετώντας κάθισμα σφιγκτηρών μπουλονιών για να κάνετε τη μετακίνηση εναλλαγής πέρα δώθε, διευθύνοντας τη δοκιμή γδαρσίματος στο μανίκι μόνωσης των καρφιτσών βουλωμάτων.

Παράμετροι:

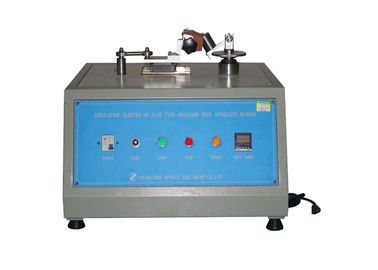

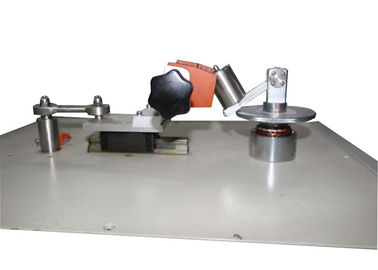

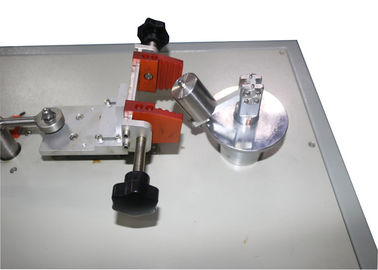

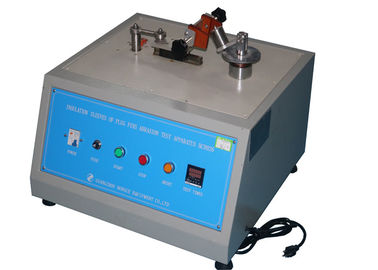

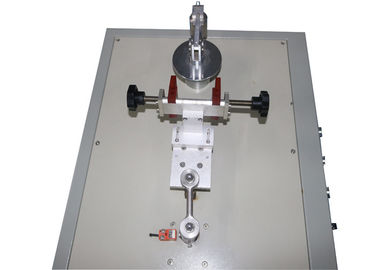

Εικόνα για την αναφορά:

Τυποποιημένη περιγραφή:

Οι καρφίτσες βουλωμάτων που παρέχονται τη μόνωση των μανικιών υποβάλλονται στην ακόλουθη δοκιμή με τη βοήθεια μιας συσκευής όπως φαίνεται στο σχήμα 28.

Η συσκευή δοκιμής περιλαμβάνει μια οριζόντια διατεθειμένη ακτίνα .which περιστρέφεται για το κεντρικό σημείο της, σύντομο μήκος Α του χαλύβδινου σύρματος, 1mm στη διάμετρο και η κλίση σε μια u-μορφή, η βάση του U που είναι ευθέος, είναι άκαμπτα συνημμένη, και στις δύο άκρες, με ένα τέλος της ακτίνας, έτσι ώστε τα ευθέα προγράμματα μερών κάτω από την ακτίνα και είναι παράλληλη ogre άξονα ο άξονας ακτίνων.

Το βούλωμα ένας κατάλληλος σφιγκτήρας σε μια τέτοια θέση ότι το ευθύ μέρος του χαλύβδινου σύρματος στηρίζεται στην ΚΑΡΦΙΤΣΑ βουλωμάτων, κάθετη σε την. Η ΚΑΡΦΙΤΣΑ κλίνει προς τα κάτω διαγωνίως 10°to τον οριζόντιο.

Η ακτίνα φορτώνεται έτσι ώστε το καλώδιο ασκεί μια δύναμη 4N στην καρφίτσα.

Το βούλωμα κινείται προς τα πίσω και προς τα εμπρός σε μια οριζόντια κατεύθυνση στο αεροπλάνο του άξονα της ακτίνας, έτσι ώστε τα τριψίματα καλωδίων κατά μήκος της καρφίτσας, ogre μήκους που η καρφίτσα που εκτρίβεται έτσι είναι περίπου 9mm, των οποίων περίπου 7mm είναι πέρα από το μονώνοντας μανίκι, οι ogre αριθμού μετακινήσεις είναι 20000 (10000 σε κάθε κατεύθυνση) και το ποσοστό λειτουργίας είναι 30 μετακινήσεις ανά λεπτό.

Η δοκιμή γίνεται σε μια καρφίτσα κάθε δείγματος.

Μετά από τη δοκιμή, οι καρφίτσες δεν θα παρουσιάσουν καμία ζημία που μπορεί να έχει επιπτώσεις στην ασφάλεια ή να εξασθενίσει την περαιτέρω χρήση του βουλώματος, ιδίως, το μονώνοντας μανίκι δεν θα έχει τις οπές ή επάνω.
