Iec60884 ροπή 0.25N.m προτάσεων 14.23.2 ελεγκτής υποδοχών βουλωμάτων/μηχανή δοκιμής ροπής εξόδου υποδοχών

Iec60884 υποδοχή προτάσεων 14.23.2 - ελεγκτής ροπής εξόδου

Πληροφορίες προϊόντων

Ο ελεγκτής είναι προσαρμόζεται στην πρόταση της 14.23.2, πρόταση 22,3, πρόταση της 15.4.1 IEC 60884-1 το 2013 IEC 60335-1 IEC60065 και λογαριάζει 11 και ούτω καθεξής.

Χρησιμοποιείται για να εξετάσει τη δύναμη πίεσης της εισαγωγής. Μια συσκευή που παρέχεται τις καρφίτσες που προορίζονται για να εισαχθούν στις σταθερές υποδοχή-εξόδους δεν θα επιβάλει την αδικαιολόγητη πίεση σε αυτές τις υποδοχή-εξόδους.

Τυποποιημένη ρήτρα

Ο εξοπλισμός παρεμβάλλεται σε μια σταθερή υποδοχή – έξοδος που συμμορφώνεται με αυτά τα πρότυπα, η υποδοχή – έξοδος περιστρέφεται για έναν οριζόντιο άξονα μέσω του άξονα της ζωντανής υποδοχής – επαφές σε μια απόσταση 8mm πίσω από το πρόσωπο δέσμευσης της υποδοχής – έξοδος και παράλληλος σε αυτό το πρόσωπο δέσμευσης.

Η πρόσθετη ροπή που πρέπει να εφαρμοστεί στην υποδοχή – έξοδος προκειμένου να διατηρηθεί το πρόσωπο δέσμευσης στο κάθετο επίπεδο δεν θα υπερβεί 0.25Nm.

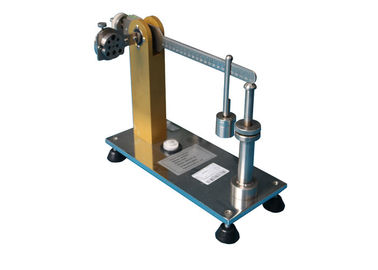

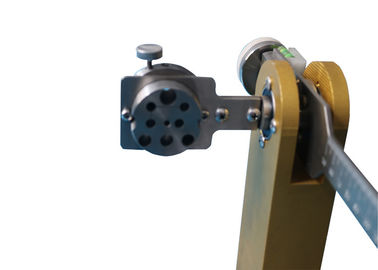

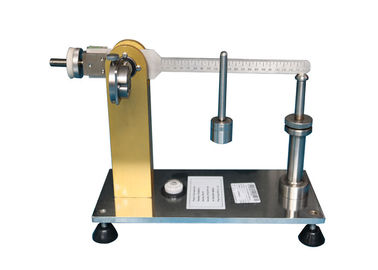

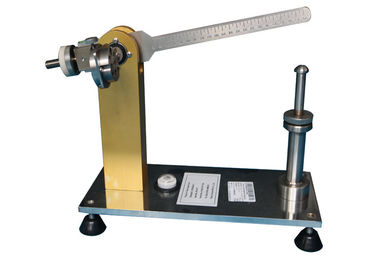

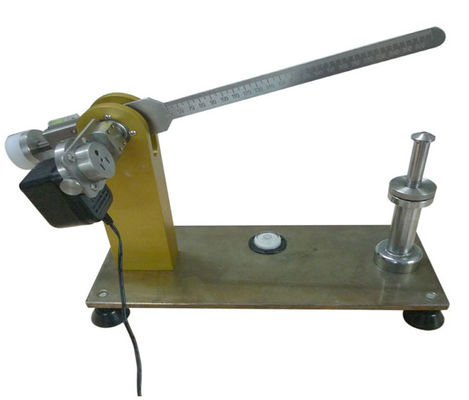

Δομή

1 – βάρος ισορροπίας

2 – μέτρηση της φυσαλίδας

3 – φυσαλίδα επιπέδων

4 – μέτρηση του βάρους

5 – βίδα κανονισμού ύψους

6 – ράβδος υποστήριξης

Παράμετροι:

Βήματα λειτουργίας

1. Βάλτε τη συσκευή σε έναν πίνακα επιπέδων, και ρυθμίστε τη συσκευή σε οριζόντιο.

      2.Hang τα 4 - η μέτρηση του βάρους στο βραχίονα ισορροπίας, και ρυθμίζει τα 5 – βίδα κανονισμού ύψους, κάνουν το βραχίονα ισορροπίας σε οριζόντιο. Όταν βραχίονας ισορροπίας σε οριζόντιο, αεροφυσαλίδα 2 – φυσαλίδα επιπέδων στην κεντρική θέση.

      3.Remove τα 4 - μετρώντας το βάρος, ρυθμίστε το 1 – ισορροπούν τη θέση βάρους, κρατούν το βραχίονα ισορροπίας στην οριζόντια θέση. Και κάνετε το βραχίονα ισορροπίας να κρατήσει μια απόσταση για 1mm στα 6 - υποστηρίξτε τη ράβδο.

       4.Install το δείγμα δοκιμής στη συσκευή, σφίγγει τη βίδα. Τώρα ο βραχίονας ισορροπίας επάνω.

       5.Hang τα 4 - μετρώντας το βάρος στο βραχίονα ισορροπίας. Ρυθμίστε τη θέση 4 - μετρώντας το βάρος, καταγράψτε τη θέση όπου κάνετε το επίπεδο βραχιόνων ισορροπίας, αεροφυσαλίδα 2 – μετρώντας τη φυσαλίδα στην κεντρική θέση, ο βραχίονας ισορροπίας κρατά την απόσταση 1mm σε 6 - υποστηρίξτε τη ράβδο. Πέστε τη θέση που βρίσκεται κατά 10.3cm.

       6. Κλείστε τη μέτρηση

      (1) το κατάλληλο βάρος κρεμιέται στη χαμηλότερη κλίμακα.

      (2) κινήστε το βάρος αργά έως ότου είναι ο βραχίονας ισορροπίας σε ένα οριζόντιο κράτος.

7. Η ροπή του δείγματος ίσχυσε για την υποδοχή: Αξία κλίμακας Χ βάρος

Παραδείγματος χάριν: Ροπή: 0.12mX2.5N=0.3Nm
