| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HongCe |
| Πιστοποίηση: | Calibration certificate(cost additional) |
| Αριθμό μοντέλου: | HC9916 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Κοντραπλακέ |
| Χρόνος παράδοσης: | 20 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 30 σύνολο το μήνα |
| Βούλωμα δοκιμής: | Χάλυβας | Βάρος δοκιμής: | 1 σύνολο, superposition |
|---|---|---|---|
| Λειτουργούσα μέθοδος: | Από το εγχειρίδιο | Εξουσιοδότηση: | 1 έτος |
| Δείγμα δοκιμής: | Υποδοχές | Πρότυπα: | IEC60884-1, VDE0620 |
| Λειτουργία: | Επαλήθευση της δύναμης απόσυρσης | Τραχύτητα βουλωμάτων δοκιμής: | ≤0.8 χιλ. |
| Υψηλό φως: | Iec60884-1 ελεγκτής υποδοχών βουλωμάτων,Σχήμα 18 ελεγκτής υποδοχών βουλωμάτων,Χειρωνακτικός ελεγκτής υποδοχών βουλωμάτων |
||

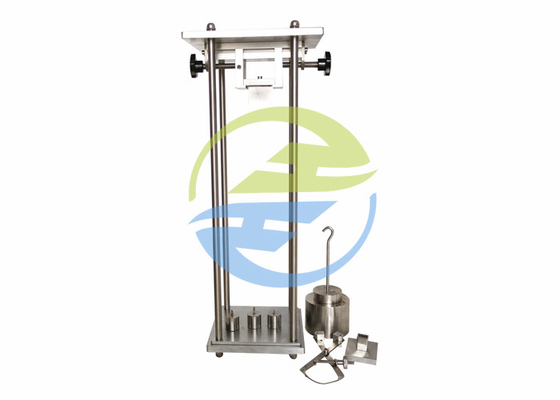

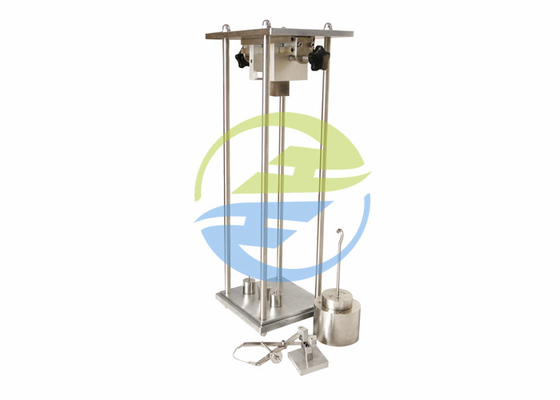

Iec60884-1 συσκευές για την επαλήθευση της μέγιστης και ελάχιστης δύναμης που εξοπλίζεται με τα βουλώματα δοκιμής
22 δύναμη απαραίτητη να αποσύρει το βούλωμα
Η κατασκευή των εξαρτημάτων θα επιτρέψει την εύκολες εισαγωγή και την απόσυρση του βουλώματος, και θα αποτρέψει το βούλωμα από την επίλυση της υποδοχή-εξόδου σε κανονική χρήση. Ελεγκτής υποδοχών βουλωμάτων
Με σκοπό αυτήν την δοκιμή, οι ελαστικές επαφές επιχωμάτωσης, ανεξάρτητα από τον αριθμό, θεωρούνται ως ένας πόλος, και οι μη-ελαστικές επαφές επιχωμάτωσης, ανεξάρτητα από τον αριθμό, θεωρούνται για να μην είναι ένας πόλος.
Η ΣΗΜΕΙΩΣΗ 1 στερεά καρφίτσα Α που χρησιμοποιείται για την επιχωμάτωση είναι μια μη-ελαστική επαφή επιχωμάτωσης.
Τα ενδασφαλισμένα εξαρτήματα εξετάζονται στην ξεκλειδωμένη θέση.
Η συμμόρφωση ελέγχεται ως εξής. Ελεγκτής υποδοχών βουλωμάτων
Για τις υποδοχή-εξόδους, κοντά
– μια δοκιμή για να εξακριβώσει ότι η μέγιστη δύναμη απαραίτητη να αποσύρει το βούλωμα δοκιμής από την υποδοχή-έξοδο δεν είναι υψηλότερη από τη δύναμη που διευκρινίζεται στον πίνακα 16, και
– μια δοκιμή για να εξακριβώσει ότι η ελάχιστη δύναμη απαραίτητη να αποσύρει έναν ενιαίο μετρητή καρφιτσών από
η μεμονωμένη συνέλευση επαφών δεν είναι χαμηλότερη από τη δύναμη που διευκρινίζεται στον πίνακα 16. Για τα βουλώματα με τις ελαστικές συνελεύσεις επαφών επιχωμάτωσης, κοντά
– μια δοκιμή για να εξακριβώσει ότι η μέγιστη δύναμη απαραίτητη να αποσύρει έναν ενιαίο μετρητή καρφιτσών από τη μεμονωμένη ελαστική συνέλευση επαφών επιχωμάτωσης του βουλώματος δεν είναι υψηλότερη από τη δύναμη που διευκρινίζεται στον πίνακα 16, και
– μια δοκιμή για να εξακριβώσει ότι η ελάχιστη δύναμη απαραίτητη να αποσύρει έναν ενιαίο μετρητή καρφιτσών από τη μεμονωμένη συνέλευση επαφών επιχωμάτωσης δεν είναι χαμηλότερη από τη δύναμη που διευκρινίζεται στον πίνακα 16. Ελεγκτής υποδοχών βουλωμάτων
Πρότυπα:
Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 22,1, VDE0620 γενικών απαιτήσεων”
Εφαρμογή:
Χρησιμοποιείται για να εξετάσει εάν η μέγιστη δύναμη του τραβήγματος του βουλώματος από την υποδοχή και η ελάχιστη δύναμη του τραβήγματος της ενιαίας καρφίτσας βουλωμάτων από το θάμνο βουλωμάτων είναι στη σειρά των προτύπων που απαιτούνται. Το σύστημα στερέωσης είναι εύκολο να λειτουργηθεί.
Δείγμα δοκιμής:
Οικογένεια ή παρόμοιες υποδοχές σκοπού.
Χαρακτηριστικά γνωρίσματα:
Οι τοπ στροφείς πιάτων επάνω από μια οριζόντια θέση σε έναν κάθετο προσανατολισμό και τη συσκευή στερέωσης μπορούν να περιστραφούν στο τοπ πιάτο. Αυτά τα χαρακτηριστικά γνωρίσματα επιτρέπουν στη συσκευή για να είναι οργάνωση σε πολλές διαφορετικές διαμορφώσεις για να καλύψουν τις διαφορετικές τυποποιημένες απαιτήσεις. Τα τυποποιημένα βουλώματα και τα βάρη παρέχονται για να εκτελέσουν τη δοκιμή στις υποδοχές που εκτιμώνται μέχρι 16A.
Οι μετρητές καρφιτσών και τα κατάλληλα βάρη για τη δοκιμή της ελάχιστης δύναμης απόσυρσης πωλούνται χωριστά. Η απαραίτητη διάσταση του μετρητή καρφιτσών πρέπει να διευκρινιστεί από τον πελάτη. Ελεγκτής υποδοχών βουλωμάτων
Βουλώματα δοκιμής που γίνονται από το χάλυβα με την τραχύτητα που δεν υπερβαίνει 0.8mm.
Τοπ άξονες πιάτων από οριζόντιο στην κατακόρυφο.
Παράμετροι:
| Βούλωμα δοκιμής | Βούλωμα δοκιμής: φιαγμένος από χάλυβα με την τραχύτητα που δεν υπερβαίνει 0,8 χιλ. Το βούλωμα δοκιμής γίνεται σύμφωνα με TIS166-2549 - λογαριάστε A.6, TIS166-2549 - λογαριάζει A.7, TIS166-2549 - λογαριάστε A.9 και TIS166-2549 - λογαριάζει A.10. |
| Βάρη | Εξοπλισμένος με ένα σύνολο βαρών και ενός συστήματος στερέωσης. Ένα κορδόνι ασφάλειας θα παρασχεθεί για να αποτρέψει το βούλωμα δοκιμής από την πτώση και την καταστροφή κατά τη διάρκεια της χρήσης |
| Μέθοδος λειτουργίας | Από το εγχειρίδιο |
Μέγιστη και ελάχιστη δύναμη απόσυρσης για τα βουλώματα και τις υποδοχή-εξόδους:
| Εκτιμημένη αξία | Αριθμός πόλων | Τράβηγμα της δύναμης (Ν) | ||
| Ο μέγιστος μετρητής μέτρου της multipole καρφίτσας βουλωμάτων | Ο ελάχιστος μετρητής μέτρου της ενιαίας καρφίτσας βουλωμάτων | Ο μέγιστος μετρητής μέτρου της ενιαίας καρφίτσας βουλωμάτων | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Περισσότερο από 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Περισσότερο από 3 | 100 | |||
