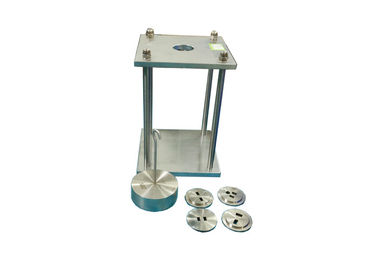

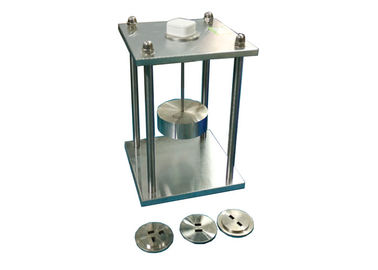

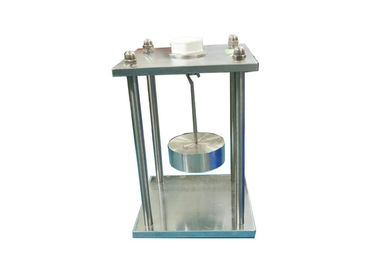

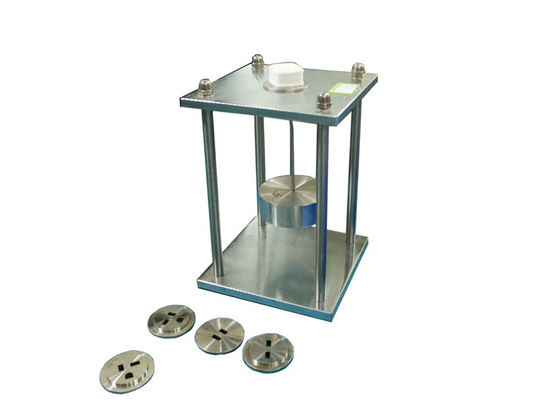

Συσκευή δοκιμής IEC 60884,1 για να ελέγξει τη σταθεροποίηση των καρφιτσών στο σώμα της καρφίτσας βουλωμάτων ενιαίων σταθμών βουλωμάτων

Συσκευή δοκιμής IEC 60884,1 για να ελέγξει τη σταθεροποίηση των καρφιτσών στο σώμα της καρφίτσας βουλωμάτων ενιαίων σταθμών βουλωμάτων

Πρότυπα:

Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 24,10, σχήμα 30 γενικών απαιτήσεων”

Τυποποιημένη περιγραφή:

Το βούλωμα τοποθετείται σε ένα άκαμπτο πιάτο χάλυβα που παρέχεται τις τρύπες κατάλληλες για τις καρφίτσες του βουλώματος όπως φαίνεται για παράδειγμα στο σχήμα 30.

Οι αποστάσεις μεταξύ των κέντρων των τρυπών (παραδείγματος χάριν, d1 και d2) θα είναι οι ίδιες με τις αποστάσεις μεταξύ των κέντρων του κύκλου που περιγράφεται γύρω από τη διατομική περιοχή κάθε καρφίτσας στο τυποποιημένο φύλλο του βουλώματος.

Κάθε τρύπα θα έχει μια διάμετρο ίση με αυτήν του κύκλου που περιγράφεται γύρω από τη διατομική περιοχή της καρφίτσας συν (6 ± 0,5) το χιλ.

Το βούλωμα τοποθετείται στο πιάτο χάλυβα κατά τέτοιο τρόπο ώστε τα κέντρα των κύκλων που περιγράφουν τις καρφίτσες συμπίπτουν με τα κέντρα των τρυπών.

Ένα τράβηγμα Π ίσο με τη μέγιστη δύναμη απόσυρσης όπως δίνεται στον πίνακα 16, εφαρμόζεται, χωρίς τραντάγματα, για 1 λ. σε κάθε καρφίτσα με τη σειρά, στην κατεύθυνση του διαμήκους άξονα της καρφίτσας.

Το τράβηγμα εφαρμόζεται μέσα σε ένα θερμαντικό γραφείο σε μια θερμοκρασία (70 ± 2) °C, 1 χ αφότου έχει τοποθετηθεί το βούλωμα στο θερμαντικό γραφείο.

Μετά από τη δοκιμή, το βούλωμα επιτρέπεται για να δροσίσει κάτω στην περιβαλλοντική θερμοκρασία και θα ελεγχθεί ότι καμία καρφίτσα δεν έχει μετατοπιστεί στο σώμα του βουλώματος από περισσότερο από 1 χιλ.

Δείγμα δοκιμής: Βούλωμα, καρφίτσα

Παράμετροι:

Εφαρμογή:

Χρησιμοποιείται για τη δοκιμή της σταθερότητας του βουλώματος και της καρφίτσας βουλωμάτων. Το βούλωμα τοποθετείται σε ένα άκαμπτο πιάτο χάλυβα που παρέχεται τις τρύπες κατάλληλες για τις καρφίτσες του βουλώματος. Η απόσταση μεταξύ των κέντρων των τρυπών θα είναι η ίδια με τις αποστάσεις μεταξύ των κέντρων του κύκλου που περιγράφεται γύρω από τη διατομική περιοχή κάθε καρφίτσας στο τυποποιημένο φύλλο του βουλώματος.

Μέθοδος δοκιμής

1. Πριν από την πρώτη χρήση, χρήστης εάν γνωστός με τα σχετικά πρότυπα για αποτελεσματικότερος και κατάλληλος χρησιμοποιώντας τις συσκευές δοκιμής και ολοκληρώνοντας τη δοκιμή.

2. Το βούλωμα τοποθετείται στο πιάτο χάλυβα κατά τέτοιο τρόπο ώστε τα κέντρα των κύκλων που περιγράφουν τις καρφίτσες συμπίπτουν με τα κέντρα των τρυπών. Κατόπιν παρεμβάλτε το βούλωμα δοκιμής στην υποδοχή στην κατεύθυνση του διαμήκους άξονα της καρφίτσας. Μετά από αυτόν, το βούλωμα τοποθετείται στο θερμαντικό γραφείο με τη θερμοκρασία (70 ± 2) °C, 1 χ κατόπιν, μια δύναμη τραβήγματος εφαρμόζεται μέσα σε ένα θερμαντικό γραφείο

3. Επιλέξτε το προσάρτημα στερέωσης σύμφωνα με τη μορφή του βουλώματος, και κάνετε αυτό συνδέεται σταθερά με το βούλωμα (εξασφαλίστε ότι δεν θα χαλαρώσει όταν ασκήστε μια δύναμη τραβήγματος)

4. Επιλέξτε το βάρος δύναμης τραβήγματος σύμφωνα με τη μέγιστη δύναμη απόσυρσης όπως δίνεται στον πίνακα 16 (μπορεί να επιτευχθεί από το superposition), το βάρος γαντζώνεται στο δαχτυλίδι του σφιγκτήρα, λαβή με προσοχή, και δεν παράγει την εκρηκτική ένταση.

5. Η δύναμη εφαρμόζεται σε κάθε καρφίτσα βουλωμάτων για 1 λ., μετά από τη δοκιμή, το βούλωμα επιτρέπεται για να δροσίσει κάτω στην περιβαλλοντική θερμοκρασία και θα ελεγχθεί ότι η μετατόπιση οποιασδήποτε καρφίτσας βουλωμάτων στο σώμα βουλωμάτων εάν όχι υπερβολικό 1 χιλ.

6. Δώστε προσοχή στον καθαρισμό της συσκευής και της συντήρησης των υποδοχών αφότου ολοκληρώνεται η δοκιμή.
