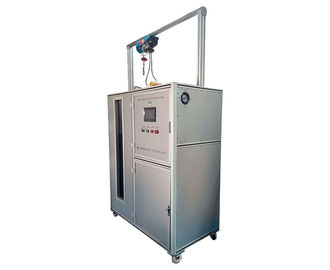

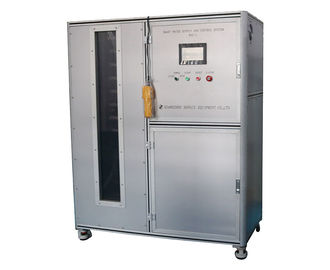

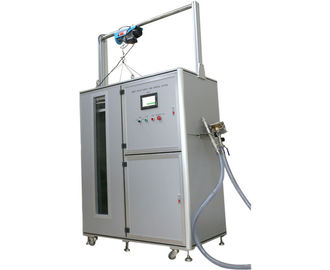

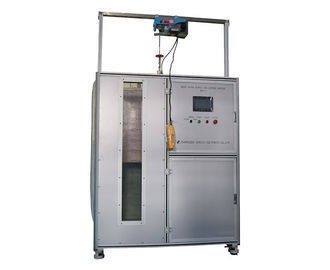

IEC 60529 έξυπνος εξοπλισμός δοκιμής IEC δεξαμενών 500L βύθισης ελέγχου δοκιμής IPX7

Έξυπνα παροχή νερού και σύστημα ελέγχου HH0805

Περιγραφή:

Αυτό χρησιμοποιείται για τη δοκιμή IPX7, παρέχει επίσης το νερό και τον ηλεκτρικό αυτόματο έλεγχο για τη δοκιμή στεγανοποίησης IPX1~6.

Επιβεβαιώστε στα πρότυπα:

IEC 60529 IPX7

ΤΟ EN 60529 IPX7

IEC 60884-1

IEC 60598-1

IEC 60335-1 και ούτω καθεξής.

Δείγμα δοκιμής:  Οι συσκευές δοκιμής με τις λειτουργίες απόδειξης νερού, όπως οι ηλεκτρονικές συσκευές, λαμπτήρες, ηλεκτρικά γραφεία, ηλεκτρικά συστατικά, αυτοκίνητο, μοτοσικλέτα, ηλεκτρικά προϊόντα (όπως το αυτοκίνητο όργανο, όλα τα είδη διακοπτών, οι μηχανές μικροϋπολογιστών, κ.λπ.).

Χαρακτηριστικό γνώρισμα:

Ενσωματωμένος τύπος δεξαμενής αποθήκευσης νερού και γραφείου ελέγχου.

Τεχνικές παράμετροι:

1. Κατάλληλος για την απόδειξη ipx1-6 νερού και το στάζοντας νερό UL, τη δοκιμή βύθισης νερού IPX7 και τον αυτόματο έλεγχο ολόκληρου του αδιάβροχου συστήματος δοκιμής

2. Μέθοδος παροχής νερού: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης

3. Διαδικασία ελέγχου παροχής νερού: Αφότου προετοίμασε ο χρήστης την αξία ροής του νερού και ποτίζει την αξία πίεσης στην οθόνη αφής, τους ηλεκτρονικούς μετρητές ή το ψηφιακό όργανο ελέγχου μετρητών πίεσης σε πραγματικό χρόνο οι τρέχουσες τιμές, διαβάστε τις τιμές στο PLC μέσω της μετατροπής στοιχείων, κατόπιν ρυθμίζει αυτόματα την περιστροφική ταχύτητα της αντλίας μέσω του μετατροπέα συχνότητας.

4. Υπάρχει μεγάλη ροή και μικρή ροή δύο παροχή νερού τρόπων.

5. Μεγάλη παροχή νερού ροής:

(α) ισχύει στην ισχυρές δοκιμή ψεκασμού νερού IPX5~IPX6 και την έγχυση νερού IPX8

(β) σειρά ροής: 10~100L/min

(γ) ακρίβεια ροής: ±0.5L/min

(δ) Flowmeter: Flowmeter στροβίλων

(ε) υδραντλία: Φυγοκεντρική αντλία ανοξείδωτου

6. Μικρή παροχή νερού ροής:

(α) ισχύει στην αδιάβροχη δοκιμή IPX1, IPX2, IPX3, IPX4 και UL

(β) σειρά ροής: 1~10L/min

(γ) ακρίβεια ροής: ±0.5L/min

Flowmeter: Flowmeter στροβίλων

(δ) υδραντλία: Φυγοκεντρική αντλία ανοξείδωτου

(ε) σειρά πίεσης: 0.13Kg/cm ²

(f) ψηφιακή επίδειξη πίεσης: Υιοθετήστε τον ψηφιακό μετρητή πίεσης

7. Ποτίστε τη δεξαμενή αποθήκευσης:

(α) ισχύει στην αποθήκευση νερού της ισχυρής δοκιμής ψεκασμού νερού IPX5~IPX6, έγχυση νερού IPX8, βύθιση IPX7

(β) όγκος: 500L

(γ) διάσταση: L600mmXW660mmXH1400mm

(δ) παράθυρο παρατήρησης: παράθυρο γυαλιού

(ε) διάσταση παραθύρων παρατήρησης: W200mmXH1250mm

(f) μετρητής βάθους: ανοξείδωτο

(ζ) ύψος μετρητών βάθους: 1300mm, ακρίβεια 1mm

(η) υγρός έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης

8. Γραφείο ελέγχου:

(α) ανίχνευση ροής: το σήμα ροής ανατροφοδοτεί μέσω ηλεκτρονικό flowmeter

(β) ροή που θέτει: σύνολο στην οθόνη αφής

(γ) ανίχνευση θερμοκρασίας: PID

(δ) ελεγκτής: PLC της Mitsubishi

(ε) φιλική διεπαφή: 7 ίντσα, οθόνη αφής χρώματος

(f) λειτουργία ελέγχου: σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης, κάθετος έλεγχος κινήσεων βροχής πτώσης, ταλαντεμένος έλεγχος κινήσεων βροχής σωλήνων, έλεγχος επιτραπέζιων κινήσεων περιστροφής και χρονικός έλεγχος δοκιμής.

(ζ) λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος.

9. Σωλήνωση παροχής νερού: η παροχή νερού αυτού του εξοπλισμού που χρησιμοποιεί τη μάνικα PVC, αυτό ορίζεται σε κάθε συσκευή σύμφωνα με το σχεδιάγραμμα περιοχών, και ελέγχεται από την ηλεκτρομαγνητική βαλβίδα νερού.

10. Εγκαταστήστε τη βαλβίδα αποξηράνσεων στη σωλήνωση παροχής νερού, αυτόματος θα απαλλάξει το νερό αφότου ολοκληρώνεται η δοκιμή.

11. Φίλτρο: κοχύλι ανοξείδωτου, λεπτό στοιχείο φίλτρων.

12. Υλικό σωμάτων μηχανών: σχεδιάγραμμα κραμάτων αργιλίου.

13. Μέγεθος εμφάνισης (WXDXH): 1400X750X1600mm.
