| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HongCe |
| Πιστοποίηση: | Third part calibration certificate(cost additional) |
| Αριθμό μοντέλου: | HDX1302 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiatable |
| Συσκευασία λεπτομέρειες: | κόντρα πλακέ |
| Χρόνος παράδοσης: | 20 εργάσιμες ημέρες |
| Όροι πληρωμής: | T / T |
| Δυνατότητα προσφοράς: | 20 σύνολο το μήνα |
| Αντικείμενο δοκιμής: | Ολοκληρωμένα εύκαμπτα καλώδια | Πρότυπο: | IEC60245-1, IEC60245-2 |
|---|---|---|---|
| δοκιμής: | Δοκιμή κάμψης | Τρέχουσα φόρτωση: | 0-25A |
| Φόρτωση τάσης: | 0-400V | Εξεταστική ταχύτητα: | 0.33m/S |
| Εξεταστική απόσταση: | 1000±20mm | Κατάλληλοι πυρήνες: | 2-18 |
| Ονομαστική διατομική περιοχή: | 0.2~4mm2 | Διάμετρος των τροχαλιών: | 3 κομμάτι, 60, 80, 120, 160, 200 για τις επιλογές |
| Υψηλό φως: | ελεγκτής καλωδίου τροφοδοσίας,ηλεκτρικός ελεγκτής καλωδίων |
||

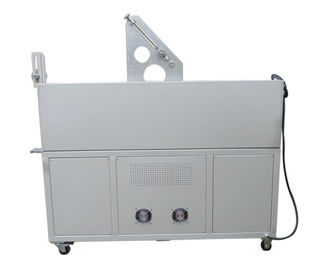

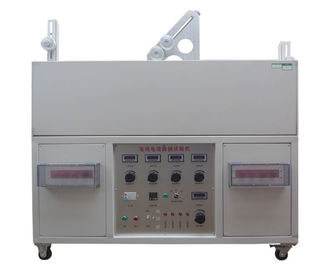

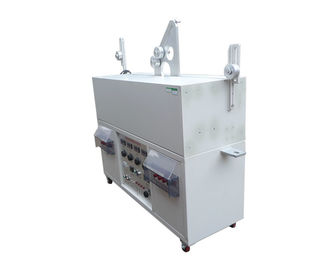

Εύκαμπτα καλώδια που λυγίζουν τον ελεγκτή HDX1302
| Αντικείμενο δοκιμής | Ολοκληρωμένα εύκαμπτα καλώδια |
| Δοκιμή | Δοκιμή κάμψης |
| Πρότυπα | Iec60245-1, iec60245-2 σχήμα 1 |
| Τρέχουσα φόρτωση | 0-25A |
| Φόρτωση τάσης | 0-400V |
| Εξεταστική ταχύτητα | 0.33m/S |
| Εξεταστική απόσταση | 1000χιλ. |
| Κατάλληλοι πυρήνες | 2-18 |
| Ονομαστική διατομική περιοχή | 0.2~4mm2 |
| Διάμετρος των τροχαλιών | 3 κομμάτι, 60, 80, 120, 160, 200 για τις επιλογές |
| Συνδυασμένα βάρη | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Δοκιμή ελαττωμάτων | Τρέχουσα διακοπή, βραχυκύκλωμα μεταξύ των αγωγών, δοκιμή και βραχυκύκλωμα μεταξύ της τροχαλίας. |
| Παροχή ηλεκτρικού ρεύματος | 220VAC 50Hz |
Περιγραφή:
Αυτή η συσκευή χρησιμοποιείται για τον έλεγχο της μηχανικής δύναμης των ολοκληρωμένων εύκαμπτων καλωδίων. Αυτή η δοκιμή δεν ισχύει για τα εύκαμπτα καλώδια με τους πυρήνες της ονομαστικής διατομικής περιοχής μεγαλύτερης από 4mm2 και τα καλώδια που έχουν περισσότερους από 18 πυρήνες τοποθετημένους επάνω σε περισσότερα από δύο ομόκεντρα στρώματα.
Σύμφωνα με τις τυποποιημένες iec60245-1 μονωμένες λάστιχο καλώδιο-εκτιμημένες τάσεις μέχρι και συμπεριλαμβανομένου του 450/750 β-μέρους 1: Γενικές απαιτήσεις, iec60245-2 πρόταση 3,1 σχήμα 1 μονωμένες λάστιχο καλώδιο-εκτιμημένες τάσεις μέχρι και συμπεριλαμβανομένου του 450/750 β-μέρους 2: Μέθοδοι δοκιμής.
Δείγμα δοκιμής: Ολοκληρωμένα εύκαμπτα καλώδια.
Χαρακτηριστικό γνώρισμα: Αυτός ο ελεγκτής καλωδίων αποτελείται από έναν μεταφορέα Γ (δείτε iec60245-2 το σχήμα 1), οδηγώντας σύστημα για το μεταφορέα και τέσσερις τροχαλίες για κάθε δείγμα του καλωδίου που εξετάζεται. Ο μεταφορέας Γ υποστηρίζει δύο τροχαλίες Α και Β, οι οποίες είναι της ίδιας διαμέτρου. Οι δύο σταθερές τροχαλίες, σε καθένα τέλος των συσκευών, μπορούν να είναι μιας διαφορετικής διαμέτρου από τις τροχαλίες Α και Β, αλλά και οι τέσσερις τροχαλίες έτσι θα κανονιστούν να είσαι το δείγμα οριζόντιο μεταξύ τους. Ο μεταφορέας κάνει τους κύκλους (προς τα εμπρός και οπίσθιες μετακινήσεις) πέρα από μια απόσταση 1 μ περίπου σε έναν σταθερής ταχύτητας 0,33m/s μεταξύ κάθε αντιστροφής της κατεύθυνσης της μετακίνησης. Ένα δείγμα του εύκαμπτου καλωδίου για 5 μ μακριά θα τεντωθεί πέρα από τις τροχαλίες, κάθε τέλος που φορτώνεται με ένα βάρος. Η μάζα αυτού του βάρους και η διάμετρος των τροχαλιών Α και Β δίνονται στην ακολουθία του πίνακα.
