IEC60529 προστασία εισόδου βαθμών κώδικα IP IPX1 IPX8 στο σύστημα δοκιμής

IEC60529 προστασία εισόδου βαθμών κώδικα IP IPX1 IPX8 στο σύστημα δοκιμής

Εισαγωγή προϊόντων:

Ο αδιάβροχος εξοπλισμός δοκιμής κατασκευάζεται σύμφωνα με τα πρότυπα της πρότασης IEC60529 IPX1 IPX8 στον εξεταστικό σκοπό.
Στη μηχανή παρέχεται το τυποποιημένο πρόγραμμα δοκιμής, το οποίο είναι διαθέσιμο για να επιλεχτεί για τον εξεταστικό σκοπό χωρίς οποιαδήποτε προδιάθεση. Παρέχεται επίσης το καθορισμένο από το χρήστη πρόγραμμα, οι παράμετροι δοκιμής μπορούν να καθοριστούν σύμφωνα με τα deferent πρότυπα δοκιμής. Η πλατφόρμα φόρτωσης μπορεί να είναι κεκλιμένο 15° για να συναντηθεί με IPX2 την κεκλιμένη απαίτηση εξέτασης.

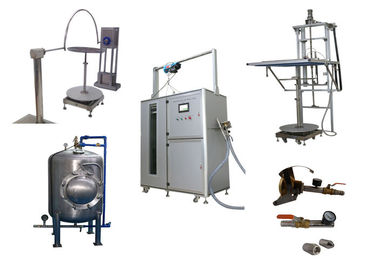

Περιλάβετε τα ακόλουθα στοιχεία δοκιμής:

1. Κάθετος ελεγκτής σταγόνων βροχής (IPX1, IPX2) DP-1
2. Ταλαντεμένος ελεγκτής σωλήνων (IPX3, IPX4) ssw-1

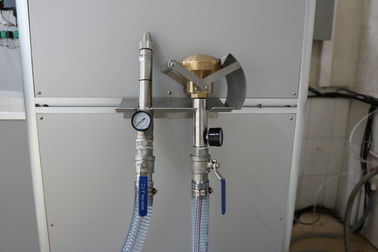

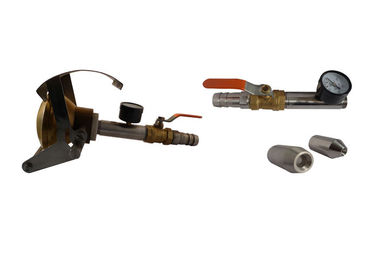

3. Ακροφύσιο ψεκασμού (IPX3, IPX4) sn-1
4. Φορητό αεριωθούμενο ακροφύσιο (IPX5, IPX6) sn-2
5. Έξυπνα παροχή νερού και σύστημα ελέγχου (IPX7) wcs-1
6. IPX8 ελεγκτής wtp-1 πίεσης συμπίεσης νερού
7. Tiltable περιστρεφόμενο στάδιο TS-1

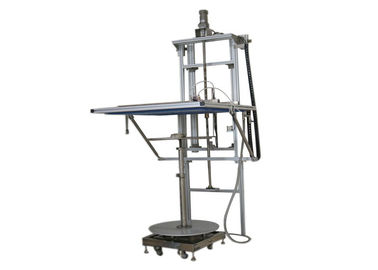

1. Κάθετη μηχανή DP-1 δοκιμής βροχής σταλαγματιάς

Περιγραφή

Αυτή η συσκευή δοκιμής πρόκειται να ελέγξει την προστασία ενάντια στις κάθετα μειωμένες πτώσεις νερού. Σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση της πρότασης IEC60529 IPX1 και IPX2.

Η άνοδος και η πτώση του κιβωτίου σταλαγματιάς ελέγχονται από τη μηχανή. Είναι εξοπλισμένο με τον περιστρέψιμο αντικειμενικό πίνακα η ο οποίος περιστρεφόμενη ταχύτητα είναι 1r/min για IPX1 τη δοκιμή Είναι επίσης εξοπλισμένο με 15°bevel για την υποστήριξη του δείγματος για τη IPX2 δοκιμή.

1. Λεπτό φίλτρο ανοξείδωτου για τη διήθηση ρύπου.

2. Χρησιμοποιώντας το συμπιεσμένο αέρα για να φυσήξει το νερό βελόνων, για να αποτρέψει τις αντιδραστικές ουσίες νερού και την ατμοσφαιρική εμποδίζοντας βελόνα. (Ο αεροσυμπιεστής δεν συμπεριλαμβάνεται).

3. Γενικό ιατρικό ακροφύσιο βελόνων ανοξείδωτου, εύκολο να αγοράσει, μη εύκολο να οξυδώσει.

4. Το κάθισμα ακροφυσίων βελόνων και ακροφυσίων βελόνων που χρησιμοποιεί τη μυτερή σύνδεση, μπορεί να αντικατασταθεί εύκολα χωρίς το εργαλείο, η μεμονωμένη ζημία στο ακροφύσιο βελόνων μπορεί να αντικατασταθεί εύκολα γρήγορα.

Προδιαγραφές

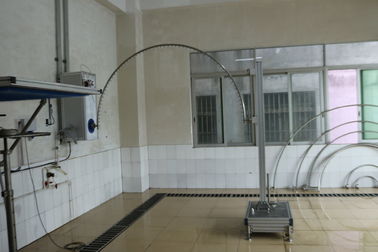

2. Ταλαντεμένος ελεγκτής σωλήνων για IPX3 και IPX4 ssw-1

Πληροφορίες προϊόντων:

Ο ταλαντεμένος ελεγκτής σωλήνων σχεδιάζεται και κατασκευάζεται σύμφωνα με την τυποποιημένη απαίτηση IEC60529 IPX3 και IPX4. Χρησιμοποιείται για την αδιάβροχη δοκιμή του ηλεκτρικού εξοπλισμού.

Το ταλαντεμένος μέρος σωλήνων αυτής της συσκευής ελέγχεται από τη μηχανή διευθετήσιμος-ταχύτητας και το μηχανισμό ασταθής-συνδέσεων. Αυτή η συσκευή εναλλάσσει την ταλάντευση από τη θέση ±60°to ένα άλλο ένα από ±175°with η ταχύτητα που απαιτείται από τα πρότυπα μέσω της γωνίας ρύθμισης μηχανών.

Η ρύθμιση γωνίας είναι ακριβής. Η δομή είναι σταθερή και ανθεκτική. Είναι εξοπλισμένο με το περιστρεφόμενο στάδιο μέσω του οποίου η περιστροφή 90°can επιτυγχάνεται. Είναι επίσης εξοπλισμένο με τη μονάδα διήθησης καθαρού νερού για να αποτρέψει την οπή καρφίτσας από το μπλοκάρισμα.

Τεχνικές παράμετροι:

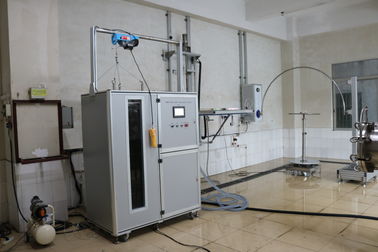

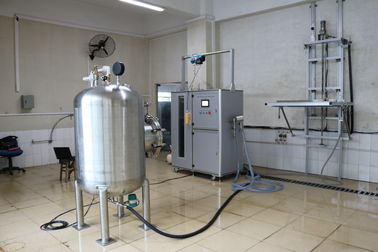

5. Έξυπνα παροχή νερού και σύστημα ελέγχου wcs-1

Πληροφορίες προϊόντων:

Η έξυπνα παροχή νερού και το σύστημα ελέγχου σχεδιάζονται και κατασκευάζονται σύμφωνα με την τυποποιημένη απαίτηση IEC60529 IPX1~IPX8 και τη σχετική απαίτηση του IEC 60598. Χρησιμοποιείται για την αδιάβροχη δοκιμή της ηλεκτρικής συσκευής, όπως οι συσκευές φωτισμού.

Τεχνικές παράμετροι:

1. Η έξυπνα παροχή νερού και το σύστημα ελέγχου ισχύουν σε:

(α) παροχή νερού για την αδιάβροχη δοκιμή IPX1~IPX6

(β) IPX7 δοκιμή βύθισης νερού

(γ) αποθήκευση νερού για IPX8 τη δοκιμή συμπίεσης νερού

(δ) αυτόματος έλεγχος για ολόκληρο τον αδιάβροχο εξοπλισμό

2. Μέθοδος παροχής νερού: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης

3. Διαδικασία ελέγχου παροχής νερού: Αφότου προετοίμασε ο χρήστης την αξία θερμοκρασίας ύδατος, την αξία ροής του νερού και την αξία πίεσης νερού στην οθόνη αφής, το σύστημα ελέγχου θερμοκρασίας, τους ηλεκτρονικούς μετρητές ή το ψηφιακό όργανο ελέγχου μετρητών πίεσης σε πραγματικό χρόνο οι τρέχουσες τιμές, διαβάστε τις τιμές στο PLC μέσω της μετατροπής στοιχείων, κατόπιν ρυθμίζει αυτόματα την περιστροφική ταχύτητα της αντλίας μέσω του μετατροπέα συχνότητας.

4. Ποτίστε τον έλεγχο tempreture: Το σύστημα PID ελέγχει αυτόματα και ανιχνεύει το tempreture νερού, σειρά: θερμοκρασία δωματίου ~ 95℃ (±1℃). Τ

5. Υπάρχει μεγάλη ροή και μικρή ροή δύο παροχή νερού τρόπων.

6. Μεγάλη παροχή νερού ροής:

(α) ισχύει στην ισχυρές δοκιμή ψεκασμού νερού IPX5~IPX6 και την έγχυση νερού IPX8

(β) σειρά ροής: 10~100L/min

(γ) ακρίβεια ροής: ±0.5L/min

(δ) Flowmeter: Lwgy-15 flowmeter στροβίλων τύπων

(ε) υδραντλία: CHL8-60L6WBC φυγοκεντρική αντλία ανοξείδωτου τύπων

7. Μικρή παροχή νερού ροής:

(α) ισχύει στην αδιάβροχη δοκιμή IPX1~IPX4

(β) σειρά ροής: 1~10L/min

(γ) ακρίβεια ροής: ±0.5L/min

Flowmeter: Lwgy-4 flowmeter στροβίλων τύπων

(δ) υδραντλία: CHL2-30L6WBC φυγοκεντρική αντλία ανοξείδωτου τύπων

8. Δεξαμενή αποθήκευσης νερού:

(α) ισχύει στην αποθήκευση νερού της ισχυρής δοκιμής ψεκασμού νερού IPX5~IPX6, έγχυση νερού IPX8, IPX7 βύθιση

(β) όγκος: 550L

(γ) διάσταση: W600mmXD660mmXH1400mm

(δ) παράθυρο παρατήρησης: παράθυρο γυαλιού

(ε) διάσταση παραθύρων παρατήρησης: W200mmXH1250mm

(f) μετρητής βάθους: ανοξείδωτο

(ζ) ύψος μετρητών βάθους: 1300mm, accuracy1mm

(η) υγρός έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης

9. IPX7 αυτόματο υποστήριγμα ανελκυστήρων βύθισης

(α) απόσταση ανύψωσης: 0~1250mm

(β) διάσταση υποστηριγμάτων: L400mmXW400mm

(γ) βάρος φορτίων υποστηριγμάτων: 50Kg

10. Έλεγχος IPX8

(α) σειρά πίεσης: 0~0.6Mpa

(β) χρονική σειρά: 0~999999s

11. Γραφείο ελέγχου:

(α) ανίχνευση ροής: το σήμα ροής ανατροφοδοτεί μέσω ηλεκτρονικό flowmeter

(β) ροή που θέτει: σύνολο στην οθόνη αφής

(γ) ανίχνευση θερμοκρασίας: PID

(δ) ελεγκτής: PLC της Mitsubishi

(ε) φιλική διεπαφή: 7 ίντσα, οθόνη αφής χρώματος

(f) λειτουργία ελέγχου: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης, και χρονικός έλεγχος δοκιμής.

(ζ) λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος

12. Φίλτρο: κοχύλι ανοξείδωτου, λεπτός πυρήνας φίλτρων

13. Υλικό σώματος: βιομηχανικό κράμα αργιλίου

14. Εξωτερική διάσταση: 1400mmX750mmX1600mm

15. Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα 380V, 50HZ
