Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| ελέγχου: | Οθόνη αφής PLC | Χρόνος δοκιμής: | Μπορέστε να προετοιμαστείτε |
|---|---|---|---|
| Κύκλος δοκιμής: | 0-999999 | Τρόπος συνδυασμού: | Ηλεκτρικό γραφείο ελέγχου + μηχανική συσκευή |
| Υψηλό φως: | ελεγκτής IEC,Εξοπλισμός εργαστηριακών τεστ |
||
Ηλεκτρική διάρκεια αντίκτυπου εξεταστικού εξοπλισμού IEC για το σφυρί iec6074-2-6
Πληροφορίες προϊόντων:
Το σύστημα δοκιμής διάρκειας αντίκτυπου για το σφυρί είναι κατάλληλο για τη δοκιμή διάρκειας του ηλεκτρικού εργαλείου κάτω από 3KW. Αυτός ο ελεγκτής καλύπτει την απαίτηση iec6074-2-6: πρότυπα του 2003. Είναι ο ιδανικός εξοπλισμός δοκιμής για τις επαγγελματικές εξεταστικές οργανώσεις και τους ηλεκτρικούς κατασκευαστές εργαλείων.
Το ηλεκτρικό πεδίο δοκιμών δοκιμής και διάρκειας ζωής σφυριών no-load είναι σύμφωνα με την τυποποιημένη απαίτηση iec6074-2-6, το σχήμα 103, το φορτώνοντας ηλεκτρικό σφυρί ή το ηλεκτρικό τρυπάνι, για να το κάνει τη διαλείπουσα λειτουργία, να εξετάσει το ηλεκτρικό σφυρί ή το ηλεκτρικό τρυπάνι εάν είναι δυνατό να εμφανιστεί κάτω του μετρίου απαιτήσεις των ηλεκτρικών και μηχανικών κινδύνων σε κανονική χρήση.
Εξετάστε την αρχή και τη δομή:
No-load δοκιμή λειτουργίας: Τα περιστροφικά σφυριά με το «τρόπο τρυπανιών μόνο» χρησιμοποιούνται no-load με το μηχανισμό αντίκτυπου που αποσυνδέεται για 12 χ σε μια τάση ίση με 1,1 φορές την εκτιμημένη τάση, και έπειτα για 12 χ σε μια τάση ίση με 0,9 εκτιμημένη χρόνοι τάση.
Κάθε κύκλος της λειτουργίας περιλαμβάνει «» στην περίοδο 100 s και «από» την περίοδο δεκαετίας του '20, «από» τις περιόδους που περιλαμβάνονται στον καθορισμένο λειτουργούντα χρόνο.
Κατά τη διάρκεια της δοκιμής, το εργαλείο τοποθετείται σε τρεις διαφορετικές θέσεις, ο λειτουργών χρόνος, σε κάθε τάση, που είναι περίπου 4 χ για κάθε θέση.
Σημείωση Η αλλαγή της θέσης γίνεται για να αποτρέψει την ανώμαλη συσσώρευση της σκόνης άνθρακα σε οποιαδήποτε ιδιαίτερη θέση. Τα παραδείγματα για τις τρεις θέσεις είναι οριζόντια, κάθετα επάνω και κάθετα κάτω.
Όλα τα σφυριά, συμπεριλαμβανομένων των σφυριών με τον τρόπο τρυπανιών μόνο, τοποθετούνται κάθετα σε μια συσκευή δοκιμής όπως φαίνεται στο σχήμα 103 και χρησιμοποιούνται στην εκτιμημένη τάση ή στη μέση αξία της εκτιμημένης σειράς τάσης, για τέσσερις περιόδους 6 χ κάθε μια, το διάστημα μεταξύ αυτών των περιόδων που είναι τουλάχιστον 30 λεπτά.
Κατά τη διάρκεια αυτών των δοκιμών, τα σφυριά χρησιμοποιούνται περιοδικά, κάθε κύκλος περιλαμβάνοντας μια περίοδο λειτουργίας της δεκαετίας του '30 και μια περίοδο ανάπαυσης δεκαετίας του '90 κατά τη διάρκεια των οποίων το εργαλείο παραμένει σβησμένο.
Κατά τη διάρκεια των δοκιμών, μια αξονική δύναμη για να εξασφαλίσει σταθερή λειτουργία του μηχανισμού αντίκτυπου εφαρμόζεται στο σφυρί μέσω ενός ελαστικού μέσου.
Εάν η άνοδος θερμοκρασίας οποιουδήποτε μέρους του εργαλείου υπερβαίνει την άνοδο θερμοκρασίας που καθορίζεται κατά τη διάρκεια της δοκιμής 12,1, την αναγκασμένη ψύξη ή ανάπαυσης οι περίοδοι εφαρμόζονται, οι περίοδοι ανάπαυσης που αποκλείονται από τον καθορισμένο λειτουργούντα χρόνο.
Κατά τη διάρκεια αυτών των δοκιμών, οι συσκευές προστασίας υπερφόρτωσης δεν θα λειτουργήσουν.
Το εργαλείο μπορεί να αναφθεί και μακριά με τη βοήθεια ενός διακόπτη εκτός από ενσωματωμένος στο εργαλείο.
Κατά τη διάρκεια αυτών των δοκιμών, η αντικατάσταση των βουρτσών άνθρακα επιτρέπεται, και το εργαλείο λαδώνεται και λιπαίνεται όπως σε κανονική χρήση.
Εάν ο μηχανισμός αντίκτυπου αποτυγχάνει μηχανικά κατά τη διάρκεια της δοκιμής χωρίς να αναγκάσει ένα προσιτό μέρος για να γίνει ζωντανό μπορεί να αντικατασταθεί από ένα νέο.
Δομή:

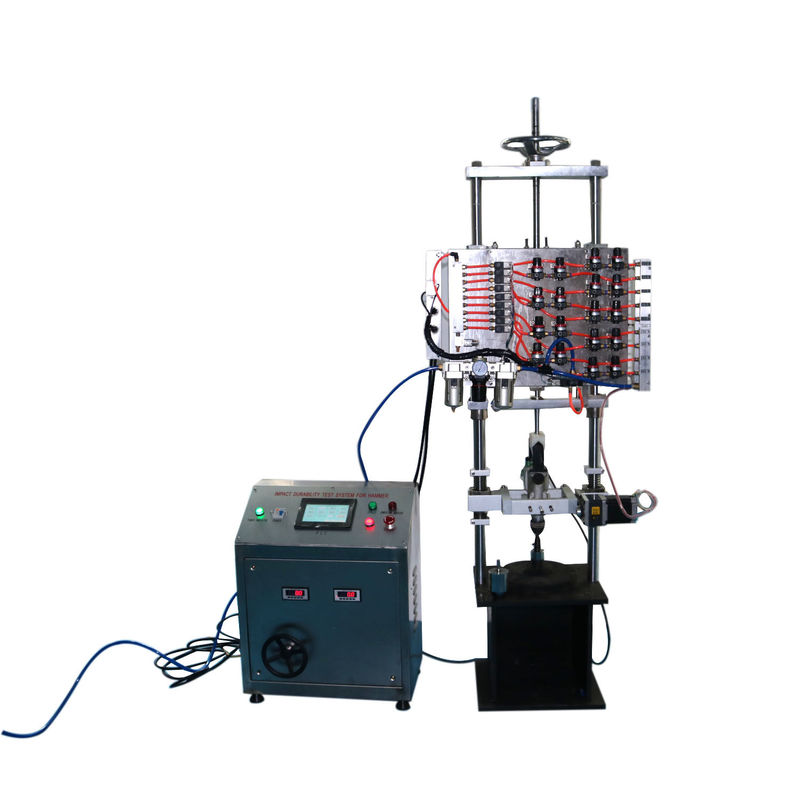

Αυτός ο εξοπλισμός αποτελείται από τρία μέρη, το ηλεκτρικό γραφείο ελέγχου, το κιβώτιο φορτίων και τη μηχανική συσκευή.
1. Το ηλεκτρικό γραφείο ελέγχου περιλαμβάνει το PLC της MITSUBISHI, την οθόνη αφής 7 ίντσας και το πίνακα ελέγχου
2. Το κιβώτιο φορτίων περιλαμβάνει τη διευθετήσιμη τάση 0-250V, με την τάση, την τρέχουσα επίδειξη.
3. Η μηχανική συσκευή όπως φαίνεται στο σχήμα 103, περιλαμβάνει 90kg, 180kg, βάση χάλυβα 270kg, συμπεριλαμβανομένης της διάτρησης, του πιάτου μεταφοράς και του προσαρτήματος.
|
Κάτω από 700W, η υποστήριξη βάσεων 90kg, με τη διάτρηση, πιάτο μεταφοράς, προσάρτημα, χωρίς περιλαμβάνει τον ηλεκτρικό έλεγχο |
|
700W-1200W, υποστήριξη βάσεων 180kg, με τη διάτρηση, πιάτο μεταφοράς, προσάρτημα, χωρίς περιλάβετε τον ηλεκτρικό έλεγχο |
|
1200-1800W, υποστήριξη βάσεων 270kg, με τη διάτρηση, πιάτο μεταφοράς, προσάρτημα, χωρίς περιλάβετε το ηλεκτρικό γραφείο ελέγχου |
|
1800-2500W, υποστήριξη βάσεων 360kg, με τη διάτρηση, πιάτο μεταφοράς, προσάρτημα, χωρίς περιλάβετε το ηλεκτρικό γραφείο ελέγχου |
Τεχνικές παράμετροι:
