Πρότυπο: | Iec60884-1 | Διεπαφή λειτουργίας: | οθόνη αφής χρώματος LCD 7 ίντσας |
---|---|---|---|
Σύστημα Ελέγχου: | PLC | Τερματικός σταθμός: | 6 |
Κατάσταση λειτουργίας της μονάδας δίσκου: | σερβομηχανισμό με κινητήρα | ||
Υψηλό φως: | ηλεκτρικός ελεγκτής υποδοχών,ελεγκτής υποδοχών |

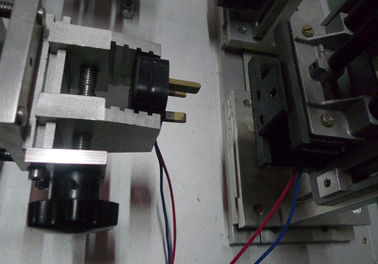

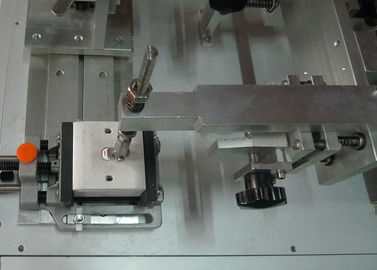

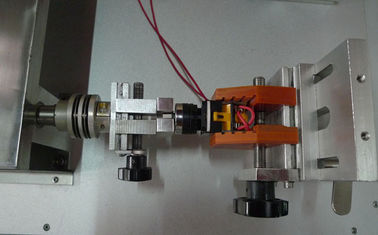

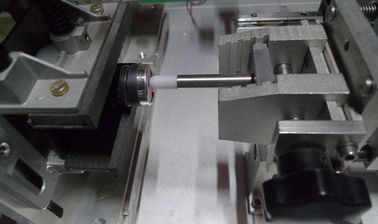

Οικογένεια iec60884-1 πρόταση 20 σπάζοντας σύστημα δοκιμής αντοχής υποδοχών βουλωμάτων 21 διακόπτη
Εισαγωγή προϊόντων:
Το σύστημα δοκιμής υποδοχών βουλωμάτων διακοπτών αποτελείται από ένα σύνολο εξοπλισμού δοκιμής υποδοχών βουλωμάτων διακοπτών και 2 σύνολα κιβωτίων φορτίων. Το σύστημα δοκιμής μπορεί να επεξεργαστεί τη σπάζοντας δοκιμή υπό δοκιμή δύναμης και αντοχής φορτίων κάτω από την κανονική χρήση για τα βουλώματα και τις υποδοχές διακοπτών που παρατίθενται σε iec60884-1.
Ο εξοπλισμός δοκιμής υποδοχών βουλωμάτων διακοπτών σχεδιάζεται και κατασκευάζεται σύμφωνα με iec60884-1, iec61058-1, IEC60669-1standards και το κ.λπ. Ισχύει για τη σπάζοντας ικανότητα οικογένειας και των παρόμοιων σταθερών ηλεκτρικών εγκαταστάσεων και την κανονική δοκιμή ζωής λειτουργίας, επίσης κατάλληλες για τη σπάζοντας ικανότητα οικογένειας και της παρόμοιας υποδοχής βουλωμάτων χρήσης και την κανονική ζωή λειτουργίας. Ο σκοπός αξιολογεί εάν ο διακόπτης είναι σε θέση να αντισταθεί την κανονική χρήση της μηχανικής ζημίας και της ηλεκτρικής ζημίας κούρασης, και εάν τα σημεία επαφής έχουν το φαινόμενο προσκόλλησης, το μακροπρόθεσμο κλειστό ή που αποσυνδέεται φαινόμενα, για να εξετάσει εάν υπερβολική φορημένη δειγμάτων δοκιμής και έχει άλλες επιβλαβείς συνέπειες. Είναι ειδικός εξοπλισμός δοκιμής για την ηλεκτρική δοκιμή αντοχής διακοπτών και βούλωμα-υποδοχών.
Τα κιβώτια φορτίων σχεδιάζονται και κατασκευάζονται σύμφωνα με IEC60884, IEC61058, τα πρότυπα IEC606691 και το κ.λπ. Ισχύει για την οικογένεια και τους παρόμοιους σταθερούς ηλεκτρικούς διακόπτες εγκαταστάσεων και τις υποδοχές βουλωμάτων που σπάζουν την ικανότητα και η κανονική δοκιμή λειτουργίας, η εκτιμημένη τάση του διακόπτη δεν είναι μεγαλύτερη από 280V και το εκτιμημένο ρεύμα λιγότερο από 16A. Ο σκοπός αξιολογεί εάν ο διακόπτης είναι σε θέση να αντισταθεί την κανονική χρήση της μηχανικής ζημίας και της ηλεκτρικής ζημίας κούρασης, και εάν οι επαφές έχουν το φαινόμενο προσκόλλησης, το μακροπρόθεσμο κλειστό ή που αποσυνδέεται φαινόμενα, για να εξετάσει εάν υπερβολική φορημένη δειγμάτων δοκιμής και έχει άλλες επιβλαβείς συνέπειες.
Το σύστημα δοκιμής μπορεί να κάνει τη δοκιμή για τους διακόπτες κουμπιών, τους διακόπτες αναστροφής, rocker τους διακόπτες, τους διακόπτες ώθησης, τους περιστροφικούς διακόπτες, τα βουλώματα και τις υποδοχές. Συνδεμένος με το φορτίο (ανθεκτικός, επαγωγικός, χωρητικός) μπορεί να επεξεργαστεί τη δοκιμή φόρτωσης, έχει ένα αντίστοιχο σύστημα ελέγχου.
Τεχνικές παράμετροι:
Πρότυπο | Slt-3 |
Δύναμη |
AC110V, 60Hz ή AC220V, 50Hz |
Σταθμός εργασίας |
6 σταθμοί εργασίας, τρεις γραμμικοί σταθμοί, περιστροφικός σταθμός τρεις |
Διεπαφή λειτουργίας |
οθόνη αφής χρώματος LCD 7 ίντσας |
Τρόπος κίνησης |
Σερβο μηχανή |
Σύστημα ελέγχου |
PLC |
Χρόνοι δοκιμής |
0~999999 φορές, μπορεί να προετοιμαστεί |
Χρόνος διεξαγωγής |
0~999.9s, μπορεί να προετοιμαστεί |
Σπάστε το χρόνο |
0~999.9s, μπορεί να προετοιμαστεί |
Εξετάστε τη γωνία |
0-360°, μπορεί να προετοιμαστεί |
Αριθμοί γωνιών δοκιμής |
Η γωνία 1~15, μπορεί να προετοιμαστεί |
Κτύπημα δοκιμής |
Γραμμικός: 0 ~ 100mm, διευθετήσιμα |
Ταχύτητα δοκιμής |
Γραμμικός: 10 ~ 200mm/s, διευθετήσιμα |
Περιβάλλον δοκιμής |
Ατμοσφαιρική πίεση 80 ~ 106kpa |
Διαστάσεις |
L*W*H=1260mmx800mmx600mm |
Βάρος |
125KG |
Πρότυπο |
Ht-LDC |
Δύναμη μετρητών |
Ενιαία φάση με το έδαφος AC220 ± 10%/50Hz ή AC110 ± 10%/60Hz |
Δύναμη φορτίων |
Τριφασικό τετρασύρματο AC380 ± 10%/50Hz. |
Τάση Β |
Σειρά 0 ακρίβεια ± 05% ± 2$ος ~ 300V |
Τρέχον Α |
Σειρά 0 ακρίβεια ± 05% ± 2$ος ~ 40A |
Δύναμη KW |
Σειρά 0~12KW, accuracy±05% |
Παράγοντας δύναμης |
Ακρίβεια 03 έως 0999 ± 05% ± 2$ος σειράς |
Επιλογή φορτίων |
Ανθεκτικό, επαγωγικό και χωρητικό φορτίο τρία στο ένα, μετατρέψιμος |
Επιλογή ικανότητας |
70uf, 140uf, 73uf προαιρετικό |
Τρόπος παραγωγής |
Κάθε δύναμη, δύναμη διαστήματος προαιρετική |
Αρίθμηση/προετοιμασμένος |
0~999999 φορές, μπορεί να προετοιμαστεί |
Φορτώστε την ικανότητα δύναμης |
3*10KVA |
Όριο ρευμάτων παραγωγής |
30A, το φορτίο θα κοπεί αυτόματα όταν είναι άνω των 32A |
Όριο τάσης παραγωγής |
300V, το φορτίο θα κοπεί αυτόματα όταν είναι άνω των 305V |
Ατμοσφαιρική πίεση |
80~106kpa |
Περιβαλλοντική θερμοκρασία |
5~40°C |
Σχετική υγρασία |
(20~90) %RH |
Περιβάλλον χρήσης |
Δεν απαιτεί κανένα βίαιο τίναγμα, καμία δόνηση, κανένας ηλεκτρομαγνητικός |
Διαστάσεις και βάρος |
L*W*H=1200*760*1830mm, 800kg |
