Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | ανοξείδωτο ατσάλι | Πρότυπο: | IEC60884 σχήμα 27 και σχήμα 42 |
|---|---|---|---|
| Το ύψος της πτώσης: | 10~250mm είναι διευθετήσιμο | Βάρος του σφυριού πτώσης: | 1000±2g |
| Το ύψος του αντίκτυπου χιλ.: | 100 | Προαιρετικό: | Το ηλεκτρικό καλώδιο με τη θήκη PVC |
| Υψηλό φως: | ελεγκτής IEC,Εξοπλισμός εργαστηριακών τεστ |
||

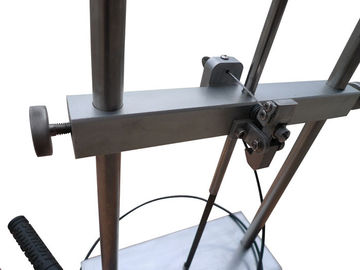

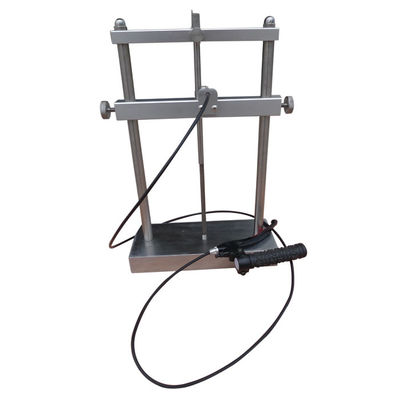

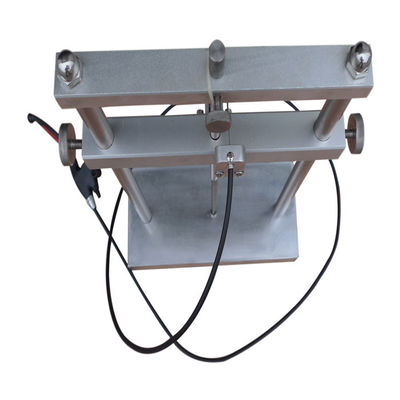

Σχήμα 27 εξοπλισμού IEC60884 δοκιμής αντίκτυπου πίεσης χαμηλής θερμοκρασίας
Πληροφορίες προϊόντων:
Τα δείγματα υποβάλλονται σε μια δοκιμή αντίκτυπου με τη βοήθεια μιας συσκευής όπως φαίνεται στο σχήμα 27.
Η συσκευή, που τοποθετείται σε ένα μαξιλάρι του λάστιχου σφουγγαριών 40 χιλ. παχιού, τοποθετείται μαζί με τα δείγματα σε έναν ψυκτήρα σε μια θερμοκρασία (– 15 ± 2) °C, για τουλάχιστον 16 χ.
Στο τέλος αυτής της περιόδου, κάθε δείγμα, στη συνέχεια, τοποθετείται στην κανονική θέση της χρήσης όπως φαίνεται στο σχήμα 27, και ένα βάρος επιτρέπεται για να μειωθεί από ένα ύψος 100 χιλ. Η μάζα του μειωμένου βάρους είναι (1 000 ± 2) γ.
Μετά από τη δοκιμή, το δείγμα δεν θα παρουσιάσει καμία ζημία κατά την έννοια αυτών των προτύπων.
Τεχνικές παράμετροι:
Το ύψος της πτώσης: 10~250mm είναι διευθετήσιμο.
|
Χαμηλής θερμοκρασίας δείγμα δοκιμής αντίκτυπου |
Πρότυπα |
Βάρος του σφυριού πτώσης (ζ) |
Το ύψος του αντίκτυπου χιλ. |
Παρατήρηση |
|
Το κιβώτιο υποδοχών και η παρόμοια ηλεκτρική περίφραξη |
GB2099.1-2008 clause24.4, σχήμα 27 |
1000±2 |
100 |
πρότυπα |
|
Το μπουλόνι με τη θήκη μόνωσης |
GB2099.1-2008 clause30.4, σχήμα 42 |
100±1 |
100 |
πρότυπα |
|
Το ηλεκτρικό καλώδιο με τη θήκη PVC |
GB2951.4 clause8.5, σχήμα 2 |
100.200.300.400, 500,600,750,1000,1250,1500g |
100 |
Προαιρετικός |
Για τα δείγματα της τοποθέτησης του καλωδίου, το βάρος του σφυριού πτώσης που απαιτείται είναι το ακόλουθο:
|
Η εξωτερική διάμετρος των δειγμάτων (D/mm) |
Το βάρος του σφυριού το /g πτώσης |
|
D≤4.0 |
100 |
|
4.0<D≤6.0 |
200 |
|
6.0<D≤9.0 |
300 |
|
9.0<D≤12.5 |
400 |
|
12.5<D≤20.0 |
500 |
|
20.0<D≤30.0 |
750 |
|
30.0<D≤50.0 |
1000 |
|
50.0<D≤75.0 |
1250 |
|
75.0<D |
1500 |
Για τα δείγματα του εύκαμπτου καλωδίου και του καλωδίου τηλεπικοινωνιών, το βάρος του σφυριού πτώσης που απαιτείται είναι το ακόλουθο:
|
Η εξωτερική διάμετρος του δείγματος D/mm |
Το βάρος του σφυριού το /g πτώσης |
|
D≤6 |
100 |
|
6.0<D≤10.0 |
200 |
|
10.0<D≤15.0 |
300 |
|
15.0<D≤25.0 |
400 |
|
25.0<D≤35.0 |
500 |
|
35.0<D |
600 |
