Κυλινδρικό χάλυβα IEC 60884.1 πρόταση 24.3 ελεγκτών αξιοπιστίας δομών πιάτων σταθερό υποδοχή

Κυλινδρικό χάλυβα IEC 60884.1 πρόταση 24.3 ελεγκτών αξιοπιστίας δομών πιάτων σταθερό υποδοχή

Πληροφορίες προϊόντων:

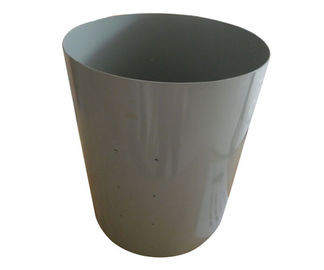

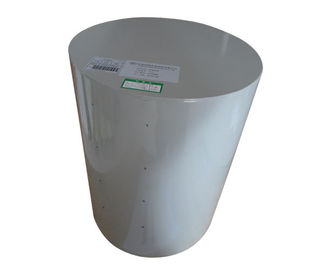

Το κυλινδρικό πιάτο χάλυβα σχεδιάζεται και κατασκευάζεται σύμφωνα με iec60884-1 πρόταση 24.3, πρόταση 24.3 GB2099.1-2008 και το κ.λπ., αυτό χρησιμοποιείται για να ελέγξει την αξιοπιστία της σταθερής δομής της τοποθετημένης επιφάνεια υποδοχής.

Οι βάσεις των υποδοχή-εξόδων τύπων επιφάνειας καθορίζονται αρχικά σε έναν κύλινδρο του άκαμπτου φύλλου χάλυβα, που έχει μια ακτίνα ίση με 4.5 φορές την απόσταση μεταξύ του καθορισμού των τρυπών αλλά, εν πάση περιπτώσει, όχι λιγότερο από έπειτα 200 χιλ. Οι άξονες των τρυπών είναι σε μια κάθετο αεροπλάνων στον άξονα του κυλίνδρου και τον παράλληλο στην ακτίνα μέσω του certre της απόστασης μεταξύ των τρυπών.

Οι βίδες καθορισμού της βάσης σφίγγονται βαθμιαία, η μέγιστη ροπή εφαρμοσμένος ύπαρξη 0.5 NM για τις βίδες που έχουν μια διάμετρο νημάτων μέχρι και συμπεριλαμβανομένων 3 χιλ. και 1.2 NM για τις βίδες που έχουν μια μεγαλύτερη διάμετρο νημάτων.

Τεχνικές παράμετροι:

1. Διάμετρος: > 200mm
2. Ύψος: > 200mm
3. Πάχος: > 3mm
4. Υλικό: χρησιμοποίηση του επεξεργασμένου υλικού σωλήνων χάλυβα. (με ένα επίπεδο πιάτο TC-2)

Τεχνικές παράμετροι

Περιλάβετε:
 Ένα επίπεδο πιάτο TC-2
