| Πρότυπα: | Iec60335-1 | Βάρος τραβήγματος: | 20N*2, 30N*2 |
|---|---|---|---|
| Βάρος ροπής: | 5N*1, 12.5N*1, 17.5N*1 | Ροπή: | 0.1Nm, 0.25Nm, 0.35Nm |
| Συχνότητα έντασης: | 1 times/s | Χρόνος ροπής: | 0.01S~99 ώρες 99 mins |
| Υψηλό φως: | φορητός εξοπλισμός δοκιμής συσκευών,φορητός ελεγκτής συσκευών |
||

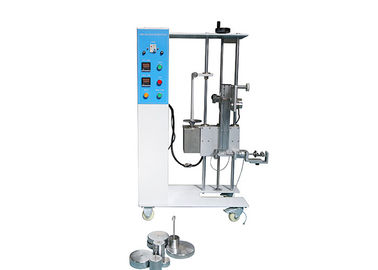

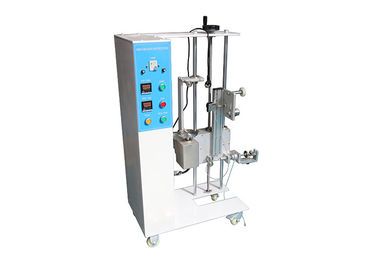

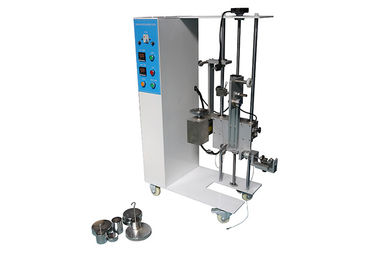

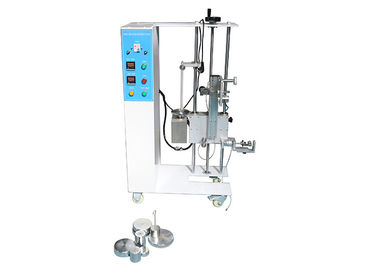

Πίεση του Anchorage σκοινιού και στρίψιμο του εξοπλισμού HJ0609 δοκιμής
Πληροφορίες προϊόντων:
Η συσκευή δοκιμής προσαρμόζεται σε iec60335-1: 25.15. Χρησιμοποιείται για να εξετάσει την ένταση και τη ροπή σκοινιού δύναμης στις τελικές δύο δοκιμές των συσκευών που είναι με ένα σκοινί δύναμης, και του προορισμένου εύκαμπτου σκοινιού που συνδέεται μόνιμα με τις σταθεροί συνδέοντας με καλώδιο και άλλες οικιακές ηλεκτρικές συσκευές, ιατρικός εξοπλισμός, που ελέγχει εάν η συσκευή στερέωσης είναι ασφαλής.
Οι συσκευές που παρέχονται ένα σκοινί ανεφοδιασμού, και οι συσκευές που προορίζονται για να συνδεθούν μόνιμα με τη σταθερή καλωδίωση με ένα εύκαμπτο σκοινί, θα έχουν ένα αγκυροβόλιο σκοινιού. Το αγκυροβόλιο σκοινιού θα ανακουφίσει τους αγωγούς από την πίεση, συμπεριλαμβανομένου του στριψίματος, στα τερματικά και θα προστατεύσει τη μόνωση των αγωγών από το γδάρσιμο.
Ένα σημάδι γίνεται στο σκοινί ενώ υποβάλλεται στη δύναμη τραβήγματος που παρουσιάζεται μέσα ακολουθεί τον πίνακα, σε μια απόσταση περίπου 20 χιλ. από το αγκυροβόλιο σκοινιού ή άλλο κατάλληλο σημείο.
Το σκοινί τραβιέται έπειτα, χωρίς τράνταγμα, για 1 s στην πιό δυσμενή κατεύθυνση με τη δύναμη που διευκρινίζεται. Η δοκιμή πραγματοποιείται 25 φορές.
Το σκοινί, εκτός αν σε ένα αυτόματο εξέλικτρο σκοινιού, υποβάλλεται έπειτα σε μια ροπή που εφαρμόζεται όσο το δυνατόν πιό κοντά στη συσκευή. Η ροπή διευκρινίζεται στην ακολουθία του πίνακα και εφαρμόζεται για 1 λεπτό.
Κατά τη διάρκεια των δοκιμών, το σκοινί δεν θα βλαφθεί και δεν θα παρουσιάσει καμία αξιόλογη πίεση στα τερματικά. Η δύναμη τραβήγματος είναι και το σκοινί δεν θα μετατοπιστεί κατά μήκος από περισσότερα από 2 χιλ.
Τεχνικές παράμετροι:
| Παροχή ηλεκτρικού ρεύματος | AC230V, 50HZ |
| Βάρη δύναμης τραβήγματος | 20N*2, 30N*2 (η δύναμη τραβήγματος 30N, 60N, 80N, 100N μπορεί να επιτευχθεί) |
| Βάρη ροπής | 5N*1, 12.5N*1, 17.5N*1 (η δύναμη 0.1Nm, 0.25Nm, 0.35Nm ροπής μπορεί να επιτευχθεί) |
| Χρόνοι δοκιμής | 0~9999 (επιλέξιμος), 25 φορές είναι από προεπιλογή |
| Συχνότητα δύναμης τραβήγματος | 1 times/s |
| Βραχίονας ροπής | 20mm |
| Χρόνος ροπής | 0.01S-99 ώρες 99 λ. |
| Σφιγκτήρας | Ο συνδυασμένος τη σφιγκτήρας και για τη δύναμη και για τη ροπή τραβήγματος, που ταιριάζουν με από το ρουλεμάν, μπορεί να μειώσει την τριβή κατά επεξεργασία της δοκιμής ροπής |
Πίνακας – δύναμη και ροπή τραβήγματος.
|
Μάζα της συσκευής (κλ) |
Δύναμη τραβήγματος (ν) |
Ροπή (NM) |
|
≤1 |
30 |
0,1 |
|
> 1 και ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Διαδικασία δοκιμής:
1. Πιέστε το κουμπί «ΕΝΑΡΞΗΣ», η δοκιμή δύναμης τραβήγματος αρχίζει, αφότου φθάνει στους προετοιμασμένους χρόνους δοκιμής, το βάρος ροπής θα απελευθερωθεί αυτόματα, και έπειτα η δοκιμή ροπής αρχίζει. Αφότου φθάνει στον προετοιμασμένο χρόνο συστροφής, με το χέρι ο ανελκυστήρας το βάρος ροπής, κατόπιν η δοκιμή δύναμης και ροπής τραβήγματος ολοκληρώνεται.
2. Μετρήστε έξω την απόσταση μεταξύ του σημαδιού και το αγκυροβόλιο σκοινιού, η απόσταση αφαιρεί 20mm είναι βγάζει το μήκος μετά από τη δοκιμή.
3. Όταν η διαδικασία η επόμενη δοκιμή, πρέπει να πιέσει το κουμπί «ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ» πρίν αρχίζει τη δοκιμή, ή η συσκευή δοκιμής δεν θα λειτουργήσει.
