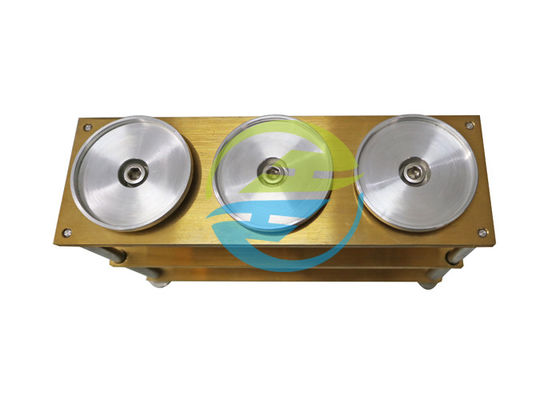

Θερμικές συσκευές δοκιμής παραμόρφωσης JIS C3112 για το καλώδιο 3 σταθμοί

Θερμικές συσκευές δοκιμής παραμόρφωσης JIS C3112 για το καλώδιο 3 σταθμοί

Πληροφορίες προϊόντων:

Αυτή η θερμική συσκευή δοκιμής παραμόρφωσης χρησιμοποιείται για να μετρήσει το θερμικό ποσοστό παραμόρφωσης των ο συνηθέστερα χρησιμοποιημένων υλικών μόνωσης και θηκών (ελαστομερές, πολυβινυλικό χλωρίδιο, πολυαιθυλένιο, πολυπροπυλένιο, κ.λπ.) των καλωδίων και των καλωδίων σε υψηλής θερμοκρασίας.

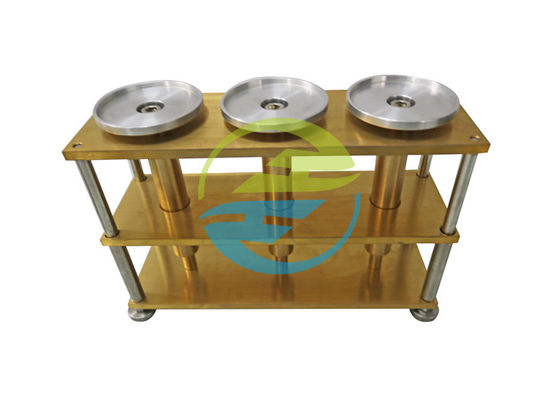

Αποτελείται από τον ορείχαλκο και περιλαμβάνει 3 ράβδους χαλκού που κινούνται κάθετα στο πλαίσιο υποστήριξης. Η ολόκληρη μονάδα σχεδιάζεται για να χρησιμοποιηθεί σε έναν φούρνο θέρμανσης. Κάθε ράβδος πρέπει να είναι ευθεία με τη διάμετρο 0,750 ± 0,010 μέσα ή 19,0 ± 0.2mm. Κάθε ράβδος χαλκού ζυγίζει 250g. Το χαμηλότερο όριο κάθε ράβδου χαλκού μειώνεται σε 0,375 ± 0.010in ή 9,5 ± 0.2mm στα τελευταία 3/τμήμα 4in ή 19mm. Το χαμηλότερο όριο του μειωμένου τμήματος θα είναι επίπεδο και στρογγυλό, χωρίς αιχμηρές άκρες, οι οποίες είναι και ομόκεντρες με και κάθετος στο διαμήκη άξονα της ράβδου. Το χαμηλότερο όριο της μειωμένης μερίδας διαμέτρων ενεργεί ως πόδι presser για να κρατήσει το δείγμα κατά τη διάρκεια της δοκιμής. Η δύναμη στο δείγμα θα είναι το ποσό του βάρους της ράβδου χαλκού (250g ή 2.45N) συν το βάρος του ανώτερου ορίου της ράβδου χαλκού με ένα βάρος έτσι ώστε η συνολική πίεση είναι ίση με τη δύναμη φορτίων που διευκρινίζεται από το καλώδιο. Κάθε βάρος θα είναι χαραγμένη ακριβής αξία βάρους.

Δίσκος: χρησιμοποιημένος για να τοποθετήσει τα βάρη και να εφαρμόσει την πρόσθετη βαρύτητα στο δείγμα.                   Εξοπλισμός δοκιμής καλωδίων

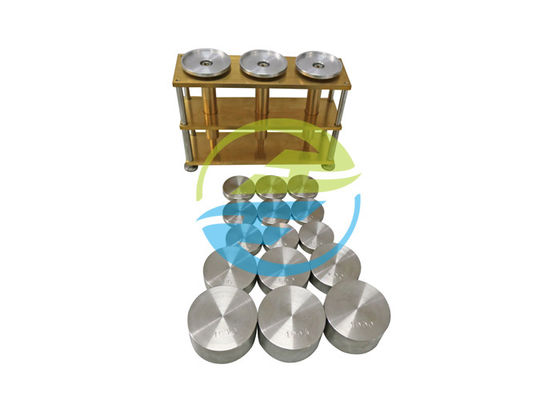

Βάρος: 150g, 500g, 1000g, 3 κομμάτια κάθε, 100g, 6 κομμάτια.

Μαξιλάρι ποδιών: η απόσταση μεταξύ του χαμηλότερου πιάτου χαλκού και της ενισχυτικής επιφάνειας μπορεί να ρυθμιστεί για να αποτρέψει το γρατσούνισμα της ενισχυτικής επιφάνειας.              Εξοπλισμός δοκιμής καλωδίων

Πρότυπα: Ul-1581 πρότυπα αναφοράς για τα ηλεκτρικά καλώδια, τα καλώδια και τα εύκαμπτα σκοινιά, πρόταση 541-559 και 560 JIS C3112.

Εφαρμογή: Για τη μέτρηση της δοκιμής παραμόρφωσης του καλωδίου κάτω από μια ορισμένα θερμοκρασία και ένα φορτίο.

Δείγμα δοκιμής: Για θερμοπλαστικός-μονωμένη, thermoset-μονωμένη, ή άλλο καλώδιο.

Χαρακτηριστικό γνώρισμα: Πρέπει να συνδυάσει με την αίθουσα γήρανσης στη χρήση. Στη συσκευή παρέχεται ένας δίσκος, ο οποίος μπορεί να γεμίσουν με το αντίστοιχο βάρος σύμφωνα με την απαίτηση.                                      Εξοπλισμός δοκιμής καλωδίων

Τεχνικές παράμετροι:
