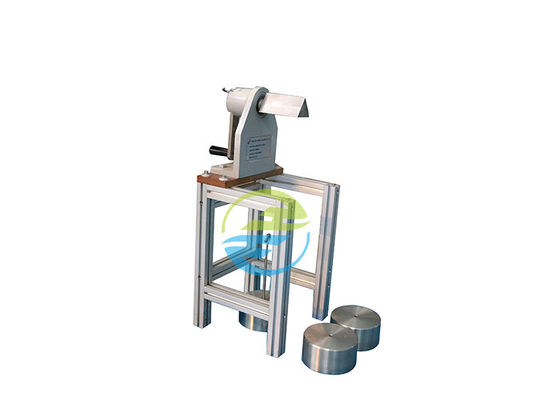

IEC60065 η πρόταση 8,21 Mandrel συσκευή 10° και 230° δοκιμής περιστρέφεται τη γωνία

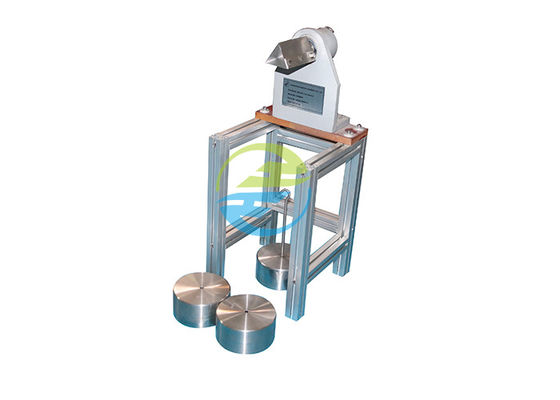

IEC60065 η πρόταση 8,21 Mandrel συσκευή δοκιμής, 10° και 230° περιστρέφεται τη γωνία

IEC60065: 2014 πρόταση 8,21

8.21 το μη-ευδιαχώριστο λεπτό υλικό φύλλων θα συμμορφωθεί με 26,3 του IEC 615581:2009 ή με τα εξής:
Τρία δείγματα δοκιμής, κάθε μεμονωμένο δείγμα που αποτελούνται από τρία ή περισσότερα στρώματα του μη-ευδιαχώριστου λεπτού υλικού φύλλων που διαμορφώνουν την ΕΝΙΣΧΥΜΕΝΗ ΜΟΝΩΣΗ, χρησιμοποιούνται. Ένα δείγμα τη φορά καθορίζεται mandrel του προσαρτήματος δοκιμής (σχήμα 14) όπως φαίνεται στο σχήμα 15.
Μια προς τα κάτω δύναμη 150 Ν ± 10 Ν εφαρμόζεται στο ελεύθερο τέλος του δείγματος (δείτε το σχήμα 16),
χρησιμοποίηση μιας κατάλληλης συσκευής στερέωσης. Mandrel περιστρέφεται ΜΕ ΤΟ ΧΕΡΙ χωρίς τραντάγματα
– από την αρχική θέση (σχήμα 15) στην τελική θέση (σχήμα 16) και πίσω
– όπως ανωτέρω για δεύτερη φορά
– από την αρχική θέση στην τελική θέση.
Εάν ένα δείγμα σπάζει κατά τη διάρκεια της περιστροφής όπου καθορίζεται mandrel ή τη συσκευή στερέωσης, αυτό δεν αποτελεί μια αποτυχία και η δοκιμή επαναλαμβάνεται σε ένα φρέσκο δείγμα. Εάν ένα δείγμα σπάζει σε οποιαδήποτε άλληδήποτε θέση, η δοκιμή έχει αποτύχει.
Μετά από αυτήν την προϋπόθεση, ένα φύλλο του φύλλου αλουμινίου μετάλλων, 0.035 χιλ. ± 0.005 χιλ. παχιά, τουλάχιστον 200 χιλ. μακρύς, τοποθετείται κατά μήκος της επιφάνειας του δείγματος, που κρεμά κάτω σε κάθε πλευρά mandrel (δείτε το σχήμα 16). Η επιφάνεια του φύλλου αλουμινίου σε επαφή με το δείγμα θα είναι αγώγιμη, μην οξειδωμένη ή ειδάλλως μην μονωμένη. Το φύλλο αλουμινίου τοποθετείται έτσι ώστε οι άκρες της είναι περισσότερο από 18 χιλ. από τις άκρες του δείγματος (δείτε το σχήμα 17). Το φύλλο αλουμινίου σφίγγεται έπειτα από δύο ίσα βάρη, ένα σε κάθε τέλος, χρησιμοποιώντας τις κατάλληλες συσκευές στερέωσης.
Ενώ mandrel είναι στην τελική θέση του, και μέσα στη δεκαετία του '60 μετά από τον τελικό προσδιορισμό θέσης, μια δοκιμή διηλεκτρικής δύναμης εφαρμόζεται μεταξύ mandrel και του φύλλου αλουμινίου μετάλλων σύμφωνα με
10.4.2, χρησιμοποιώντας τάση δοκιμής 1,5 φορές της αξίας που διευκρινίζεται στον πίνακα 5 για την ΕΝΙΣΧΥΜΕΝΗ ΜΟΝΩΣΗ, αλλά περισσότερο από 5 kV.
Η ολόκληρη διαδικασία δοκιμής επαναλαμβάνεται στα άλλα δύο δείγματα.

Πρότυπα: Επιβεβαιώστε σε IEC60065: πρόταση 8,21, σχήμα 14~16, IEC60950 του 2014

Εφαρμογή: Αντι επαλήθευση δύναμης ζημίας μόνωσης για τα μη ευδιαχώριστα λεπτά υλικά στρώματος.

Δείγμα δοκιμής: Μη ευδιαχώριστο λεπτό υλικό στρώματος.

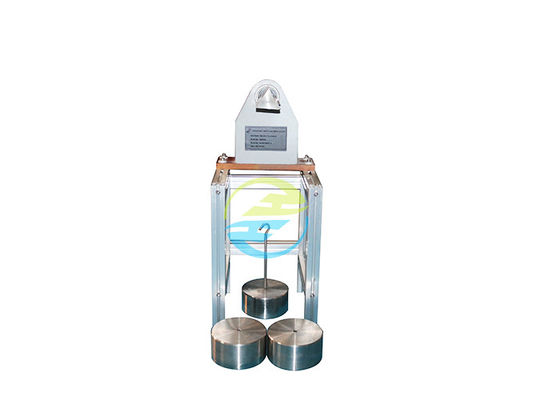

Χαρακτηριστικό γνώρισμα: Η θέση 10°and 230°are έθεσε με το μηχανικό όριο, όχι μόνο για να εξασφαλίσει την ακρίβεια της γωνίας δοκιμής, αλλά και για να επιτύχει μια απλή μέθοδο λειτουργίας το βάρος με ένα κρεμώντας δαχτυλίδι, σε περίπτωση σημείου είναι χαλασμένο λόγω της πάρα πολύ μεγάλης δύναμης τραβήγματος.

Παράμετροι:

1, βάρος 50N*3pcs, μπορεί να συνδυαστεί για τη δοκιμή να επιτύχει 100N και 150N.

2, αριθμός χρόνων δοκιμής: 3 φορές.

3, αντιστεμένος τον ελεγκτή τάσης (προαιρετικό).
