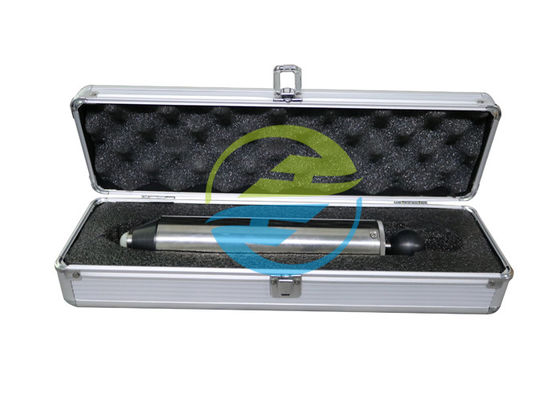

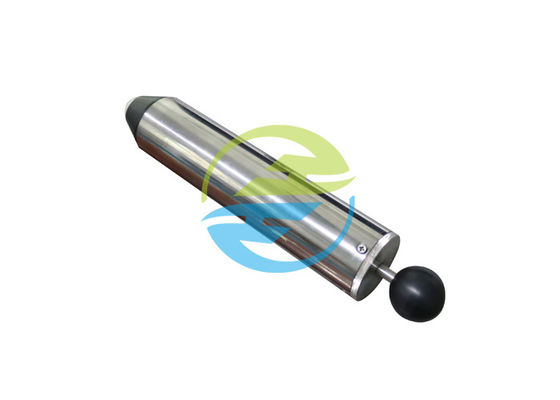

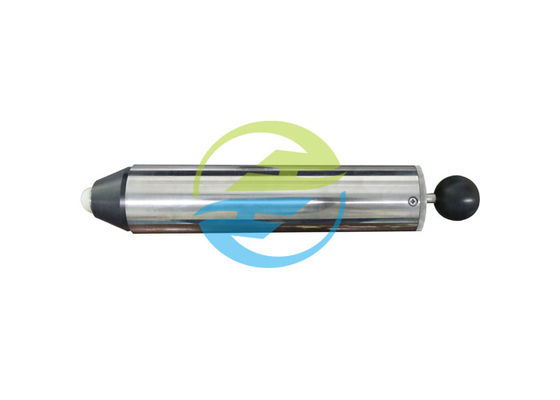

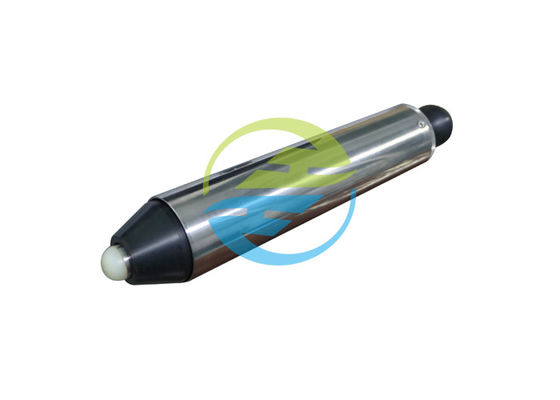

Μηχανή δοκιμής αντίκτυπου IEC 60068-2-75 - χρησιμοποιημένο σφυρί αντίκτυπου 1J άνοιξη

Μηχανή δοκιμής αντίκτυπου IEC 60068-2-75 - χρησιμοποιημένο σφυρί αντίκτυπου 1J άνοιξη

Παράδειγμα των συσκευών δοκιμής σφυριών άνοιξη
Το σχήμα E.1 παρουσιάζει ένα παράδειγμα μιας συσκευής δοκιμής σφυριών άνοιξη που συμμορφώνεται με την πρόταση 5, για τις ενέργειες που δεν υπερβαίνουν 1 J. Η μάζα της συνέλευσης σωμάτων είναι 1250 γ ± 10 γ. Το κεφάλι σφυριών καθορίζεται στον άξονα σφυριών κατά τέτοιο τρόπο ώστε η απόσταση από την άκρη του στο αεροπλάνο του αντίκτυπου (το αεροπλάνο της αποκοπής κώνων), όταν είναι το εντυπωσιακό στοιχείο στο σημείο της απελευθέρωσης, παρουσιάζει περίπου την αξία για τη συμπίεση άνοιξη στον πίνακα E.1.                     Μηχανή δοκιμής αντίκτυπου

Ο κώνος έχει μια μάζα περίπου 60 γ και το ελατήριο κώνων είναι τέτοιο που ασκεί μια δύναμη περίπου 5 Ν όταν είναι τα σαγόνια απελευθέρωσης στο σημείο της απελευθέρωσης του εντυπωσιακού στοιχείου. Τα ελατήρια μηχανισμών απελευθέρωσης ρυθμίζονται έτσι ώστε ασκούν ακριβώς την ικανοποιητική πίεση να κρατηθούν τα σαγόνια απελευθέρωσης στη δεσμευμένη θέση.                                                                                          Μηχανή δοκιμής αντίκτυπου
Η συσκευή σωριάζεται με το τράβηγμα της πλάτης εξογκωμάτων σωριάσματος έως ότου συμμετέχουν τα σαγόνια απελευθέρωσης με το αυλάκι στον άξονα σφυριών. Ο κώνος απελευθέρωσης των συσκευών δοκιμής ωθείται ενάντια στην ορισμένη θέση στο δείγμα, κάθετο στην επιφάνεια του δείγματος. Η πίεση αυξάνεται αργά έτσι ώστε ο κώνος κινείται πίσω σχετικά με το σώμα των συσκευών έως ότου είναι σε επαφή με τους φραγμούς απελευθέρωσης, οι οποίοι κινούνται έπειτα για να ενεργοποιήσουν το μηχανισμό απελευθέρωσης και να επιτρέψουν στο σφυρί για να χτυπήσουν το δείγμα.

                                                                           Μηχανή δοκιμής αντίκτυπου

Πρότυπα: Δοκιμή Ehb IEC 60068-2-63, IEC 60068-2-75, IEC 60335-1, IEC 60598-1, IEC 60950, και IEC 60065

Εφαρμογή: Αυτή η συσκευή προορίζεται να εξετάσει την αντίσταση αντίκτυπου στο κοχύλι, το λειτουργούντα βραχίονα, τη λαβή, το εξόγκωμα, τα φω'τα δεικτών και τις σκιές της ηλεκτρικής συσκευής για την οικογένεια ή τον παρόμοιο σκοπό, για να ελέγξει την απόδοση ασφάλειας και την ισχύ του προϊόντος.

Δείγμα δοκιμής: Shell, λειτουργών βραχίονας, λαβή, εξόγκωμα, φω'τα δεικτών και σκιές

Χαρακτηριστικό γνώρισμα:

1. Το σφυρί αντίκτυπου αποτελείται από τρία μέρη:

Α. Shell. Περιλαμβάνει την κατοικία, τον οδηγό στοιχείων αντίκτυπου και το μηχανισμό απελευθέρωσης, και τα μέρη που καθορίζονται σε αυτά τα μέρη.

Β. στοιχείο αντίκτυπου. Συμπεριλαμβανομένου του σφυριού, ουρά σφυριών και λαβή πυρκαγιών.

Γ. κώνος απελευθέρωσης.

2. Αρχή εργασίας

Το σφυρί παράγει την ενέργεια αντίκτυπου από τη μάζα και τη μετακίνηση του στοιχείου αντίκτυπου. Κατά τράβηγμα της λειτουργούσας λαβής, στάση νυχιών απελευθέρωσης στο σημείο απελευθέρωσης στοιχείων αντίκτυπου, την ελατήριο σφυριών πιέζεται, όταν η ποσότητα συμπίεσης είναι διαφορετική, το ελατήριο θα απελευθερώσει τη διαφορετική ενέργεια. Για το πολυ σφυρί ενεργειακού αντίκτυπου, περιστραφείτε την κάλυψη τελών για να επιλέξετε την αντίστοιχη ενέργεια αντίκτυπου. Η ενέργεια αντίκτυπου βαθμολογήθηκε στη δυνατότητα βαθμολόγησης πριν από την παράδοση.                              Μηχανή δοκιμής αντίκτυπου

Παράμετροι:
