| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | HongCe |
| Πιστοποίηση: | Calibration certificate(cost additional) |
| Αριθμό μοντέλου: | AS305E |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 30 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα το μήνα |
| όνομα: | Γεννήτρια σημάτων χρώματος | Εξουσιοδότηση: | 1 έτος |
|---|---|---|---|
| Εύρος παραγωγής: | ≥1.5Vp-π (0-1.5Vp-π διευθετήσιμο)/75Ω | Πολικότητα: | Θετική πολικότητα |
| Επίπεδο απαλοιφής: | 0±0.2VDC | Σύγχρονη αναλογία σημάτων: | 30% |
| Εύρος εισαγωγής: | 1Vp-p/75Ω (ποσοστό διαμόρφωσης περίπου 82%) | ||
| Υψηλό φως: | Θετικός εξοπλισμός δοκιμής πολικότητας ακουστικός τηλεοπτικός,15kHz ακουστικός τηλεοπτικός εξοπλισμός δοκιμής |
||
Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής γεννητριών σημάτων έγχρωμου τηλεοπτικού δέκτη - 1Vp-p/75Ω - Υ, RY, ΚΟΝΤΆ
Πληροφορίες προϊόντων:

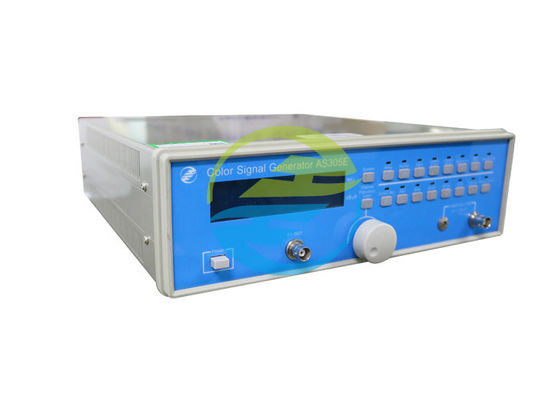

AS305E η γεννήτρια σημάτων έγχρωμου τηλεοπτικού δέκτη είναι ένα πλήρης-κανάλι, πολλαπλών προτύπων γεννήτρια σημάτων έγχρωμου τηλεοπτικού δέκτη. Χρησιμοποιεί μια ενδιάμεσους διαμόρφωση πλευρικών ζωνών συχνοτήτων συχνότητας υπολειμματικούς και έπειτα έναν τρόπο ραδιοσυχνότητας μετατροπής συχνότητας για να εξασφαλίσει ότι το σήμα έχει τα συνεπή χαρακτηριστικά το σε ολόκληρο εύρος ζώνης TV, έτσι μπορεί να χρησιμοποιηθεί ως πηγή σημάτων TV τυποποιημένος-επιπέδων και υψηλής απόδοσης διαμορφωτής. Το κανάλι, η συχνότητα, το σχήμα TV, και το επίπεδο της πηγής σημάτων όλα παραγωγής επιδεικνύονται σε μια οθόνη LCD συγχρόνως. Κάθε τηλεοπτικό σήμα έχει την ανεξάρτητες βασικές λειτουργία και τις οδηγίες, έτσι η λειτουργία και η χρήση είναι πολύ κατάλληλες, και η επίδειξη είναι διαισθητική. Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής
Ο ακουστικός τηλεοπτικός εξοπλισμός δοκιμής γεννητριών σημάτων όχι μόνο έχει την τηλεοπτική παραγωγή σημάτων και σημάτων ραδιοσυχνότητας (το εύρος παραγωγής του τηλεοπτικού σήματος και το σήμα ραδιοσυχνότητας είναι και μεταβλητά), αλλά και έχει το εξωτερικό τηλεοπτικό σήμα και την ακουστική λειτουργία διαμόρφωσης εισαγωγής σημάτων το σήμα χωρισμού χρώματος και φωτεινότητας (s-ΤΗΛΕΟΠΤΙΚΟ) μπορεί να προστεθεί όπως αναγκαίο, τηλεοπτικό συστατικό σήμα (Υ, RY, ΚΟΝΤΆ), συγχρονισμός, παραγωγή σημάτων σφυγμού απαλοιφής. Η γεννήτρια σημάτων είναι πολύ κατάλληλη για τα όργανα επιστημονικής έρευνας, τα σχολεία, τα εργοστάσια και άλλες μονάδες.
Παράμετρος:
| Τηλεοπτική παραγωγή σημάτων Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής | |
| Εύρος παραγωγής | ≥1.5Vp-π (0-1.5Vp-π διευθετήσιμο)/75Ω |
| Πολικότητα | Θετική πολικότητα |
| Επίπεδο απαλοιφής | 0±0.2VDC |
| Σύγχρονη αναλογία σημάτων | 30% |
| Εξωτερική τηλεοπτική εισαγωγή σημάτων | |
| Εύρος εισαγωγής | 1Vp-p/75Ω (ποσοστό διαμόρφωσης περίπου 82%) |
| Πολικότητα | Θετική πολικότητα |
| Σήμα Chrominance | |
| Συχνότητα μεταφορέων Chrominance |
4,433619 MHZ PLA/B.D.G.H.I.K 3,579545 MHZ NTSC/M |
| Λάθος φάσης Chrominance |
Συγχρονισμός χρώματος + 3° Κάθε color±5° |
| Εσωτερικό ακουστικό σήμα | κύμα ημιτόνου 1kHz±10% |
| Εξωτερική ακουστική εισαγωγή σημάτων | |
| Εξωτερικό ακουστικό φάσμα συχνότητας | 20Hz-15kHz |
| Εξωτερικό ακουστικό εύρος εισαγωγής | 420mV/rms (η απόκλιση συχνότητας σε 1kHz είναι για ±50 kHz) |
| Λειτουργικό σύστημα γεννητριών σημάτων | PAL/B.G., PAL/I, PAL/D.K, NTSC/M (προαιρετικό) |
| Τηλεοπτικός και ακουστικός μεταφορέας | |
| Τηλεοπτικό φάσμα συχνότητας μεταφορέων | 45MHz~871.25MHz |
| Λάθος συχνότητας | ≤7×10-5 |
| Εύρος παραγωγής | 50-110+10 -5 dBuV/75Ω |
| Τηλεοπτικός τρόπος διαμόρφωσης | AM/αρνητικός |
| Ακουστικός μεταφορέας και τηλεοπτικό διάστημα μεταφορέων |
4,5 MHZ NTSC/M 5,5 MHZ PLA/B.G.H 6,0 MHZ PLA/I. 6,5 MHZ PLA/D.K |
| Τηλεοπτικός μεταφορέας στην ακουστική αναλογία μεταφορέων | 13±3dB |
| Από τον περιορισμό ζωνών | ≥ 50dB |
| Σήμα εικόνας | |
| Grayscale | Γραμμικό σήμα σκαλών οδών 8 επιπέδων (από μαύρο στο λευκό) |
| Τετράγωνο | 11 οριζόντιος φραγμός × 15 κάθετος φραγμός |
| Σημείο | Οριζόντια 15 σημεία Χ κάθετα 11 σημεία |
|
Κεντρικός σταυρός Ακουστικός τηλεοπτικός εξοπλισμός δοκιμής |
3 φραγμοί 1 κεντροθετούν την κάθετη γραμμή, 2 για την αριστερή γραμμή συνόρων. 3 φραγμός 1 για την κεντρική γραμμή, 2 για την ανώτερη και χαμηλότερη γραμμή συνόρων. |
| Γραπτό πλέγμα | 16 οριζόντιο πλέγμα × 12 κάθετο πλέγμα |
| Ομάδα Multiwave | 0,8 στα ενιαία σήματα συχνότητας 5MHz 8 ομάδων |
| Κατά το ήμισυ μαύρος και κατά το ήμισυ άσπρος | Το αριστερό μισό είναι μαύρο και το σωστό μισό είναι άσπρο |
| Τυποποιημένο χρώμα |
Σχήμα σειράς: 100/0/75/0 σύστημα PAL 77/7.5/77/7.5 NTSC |
| Κόκκινος τομέας | Σχήμα εύρους: σύμφωνος με το ίδιο χρώμα |
| Πράσινος τομέας | Σχήμα εύρους: σύμφωνος με το ίδιο χρώμα |
| Μπλε τομέας | Σχήμα εύρους: σύμφωνος με το ίδιο χρώμα |
| Άσπρος τομέας | 100%White |
| Διάνυσμα τέσσερα | Y=50% |
| Δαχτυλίδι | Y=100%, ακτίνα 4,5 τετράγωνα |
