Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | HongCe |
Πιστοποίηση: | calibration certificate (cost additional) |
Αριθμό μοντέλου: | HJ0636C |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiatable |
Συσκευασία λεπτομέρειες: | κοντραπλακέ |
Χρόνος παράδοσης: | 40 ημέρες |
Όροι πληρωμής: | T/T |
Δυνατότητα προσφοράς: | 10 καθορισμένο /month |
Όνομα προϊόντων: | Ελεγκτής αντοχής πορτών ψυγείων | Παροχή ηλεκτρικού ρεύματος: | 220V 50Hz |
---|---|---|---|
Πρότυπα: | IEC 60335-2-24, IEC 62552 | Εφαρμογή: | δοκιμή πορτών ψυγείων |
Τρόπος κίνησης: | Κίνηση σερβο μηχανών | Ανοικτή στενή γωνία πορτών: | 0-90°, μπορεί να προετοιμαστεί |
Ανοίγοντας απόσταση πορτών συρταριών: | 0100mm, μπορούν να προετοιμαστούν | Εξουσιοδότηση: | 1 έτος |
Υψηλό φως: | Ελεγκτής αντοχής πορτών ψυγείων PLC,360°/S ελεγκτής αντοχής πορτών ψυγείων |
0-360°/ευφυής ενσωματωμένος ελεγκτής αντοχής πορτών ψυγείων ελέγχου PLC του s
Πρόγραμμα δοκιμής:
Πρόταση 22,112 IEC 60335-2-24
Πόρτες και καπάκια των διαμερισμάτων στον εξοπλισμό δοκιμής συσκευών
22.11 2 οι πόρτες και τα καπάκια των διαμερισμάτων στις συσκευές με έναν ελεύθερου χώρου θα είναι σε θέση του ανοίγματος από το εσωτερικό.
Η συμμόρφωση ελέγχεται από την ακόλουθη δοκιμή.
Η κενή συσκευή είναι αποσυνδεμένη από τον ανεφοδιασμό, τοποθετημένη σε μια οριζόντια υποστήριξη και ισοπεδωμένη σύμφωνα με τις οδηγίες για την εγκατάσταση, με τους κάστορες και τους κυλίνδρους που προσανατολίζονται που ρυθμίζονται ή που εμποδίζονται, ενδεχομένως, ώστε να αποτραπεί η συσκευή από την κίνηση. Οι κλειδαριές, ενδεχομένως, στις πόρτες ή τα καπάκια αφήνονται ξεκλειδωμένες.
Οι πόρτες και τα καπάκια είναι κλειστές για μια περίοδο 15 λεπτών.
Μια δύναμη εφαρμόζεται έπειτα σε ένα σημείο, ισοδύναμο με ένα προσιτό εσωτερικό σημείο, κάθε κατάλληλου πόρτας ή καπακιού της συσκευής, στο μεσαίο σημείο της άκρης πάρα πολύ μακριά από τον άξονα αρθρώσεων στην κάθετο κατεύθυνσης στο αεροπλάνο του καπακιού ή της πόρτας.
Η δύναμη θα εφαρμοστεί σε ένα ποσοστό που δεν υπερβαίνει 15 N/s και το καπάκι ή η πόρτα θα ανοίξει προτού να υπερβεί η δύναμη 70 Ν.
IEC 62552 πρόταση 11,2, πρόταση 11,3
Δοκιμή αντοχής για τις πόρτες, τα καπάκια και τα συρτάρια
11.2 εξωτερικά πόρτες και καπάκια
11.2.1 όροι δοκιμής/προετοιμασία
Η περιβαλλοντική θερμοκρασία θα είναι μεταξύ +16 °C και +32 °C.
Η καταψύχοντας συσκευή θα σβηστεί.
Η πόρτα τοποθετεί σε ράφι θα φορτωθεί σύμφωνα με το 13.3.2.8 ή την πρόταση 12, ανάλογα με την περίπτωση.
11.2.2 ανοίγοντας ακολουθία (δείτε το σχήμα 4)
Η μετακίνηση της πόρτας θα ελεγχθεί από μια γωνία 0° σε μια γωνία του ανοίγματος μεταξύ 5° και 15°, που ακολουθείται από μια ελευθερία κινήσεων της πόρτας, η ελεγχόμενη μετακίνηση που είναι περίπου ημιτονοειδής. Το άνοιγμα της πόρτας θα πραγματοποιηθεί στο πρώτο τρίμηνο της περιόδου του κύκλου.
11.2.3 ακολουθία κλεισίματος (δείτε το σχήμα 4)
Η μετακίνηση της πόρτας θα ελεγχθεί από τη γωνία του ανοίγματος 45° σε μια γωνία μεταξύ 40° και 35°, που ακολουθείται με τη ελευθερία κινήσεων της πόρτας και το κλείσιμό της όπως σε κανονική χρήση.
Ο αριθμός κύκλων ανά λεπτό θα είναι 10 έως 25.
– Για τα διαμερίσματα με μια εσωτερική θερμοκρασία Τ W − 6 °C, τις εξωτερικά πόρτες και τα καπάκια θα αντισταθεί 100 000 ανοίγοντας και τις διαδικασίες κλεισίματος χωρίς επιδείνωση που θα μπορούσε να είναι επιβλαβής στη συμπίεση αέρα της πόρτας ή του καπακιού.
– Για τα διαμερίσματα με την εσωτερική θερμοκρασία Τ το u − 6 °C, οι εξωτερικά πόρτες και τα καπάκια θα αντισταθούν 30 000 ανοίγοντας και τις διαδικασίες κλεισίματος χωρίς επιδείνωση που θα μπορούσε να είναι επιβλαβής στο ερμητικότητα της πόρτας ή του καπακιού.
Η συμμόρφωση θα ελεγχθεί μετά από τη διαδικασία χρησιμοποιώντας τη δοκιμή σύμφωνα με την πρόταση 9.
11.3 εξωτερικά συρτάρια
11.3.1 όροι δοκιμής/προετοιμασία
Η περιβαλλοντική θερμοκρασία θα είναι μεταξύ +16 °C και +32 °C.
Η καταψύχοντας συσκευή θα σβηστεί.
Όλα τα καλάθια, τα ράφια και τα εμπορευματοκιβώτια θα φορτωθούν σύμφωνα με την πρόταση 12.
11.3.2 ανοίγοντας ακολουθία (δείτε το σχήμα 5)
Τα συρτάρια θα εξαχθούν μέσα σε 15 χιλ. σε 20 χιλ. της πλήρως ανοικτής θέσης τους.
11.3.3 ακολουθία κλεισίματος (δείτε το σχήμα 5)
Τα συρτάρια θα κλείσουν όπως σε κανονική χρήση από μέσα από 15 χιλ. σε 20 χιλ. της πλήρως ανοικτής θέσης τους.
Ο αριθμός κύκλων ανά λεπτό θα είναι μεταξύ 5 και 10.
– Για τα διαμερίσματα με μια εσωτερική θερμοκρασία Τ W − 6 °C,
1) τα ενιαία συρτάρια θα αντισταθούν 100 000, και
2) τα πολλαπλάσια συρτάρια κάθε ένα θα αντισταθούν 50 000,
διαδικασίες ανοίγματος και κλεισίματος χωρίς επιδείνωση που θα μπορούσε να είναι επιβλαβής στο ερμητικότητα της σφράγισης συρταριών.
– Για τα διαμερίσματα με το εσωτερικό u − 6 °C θερμοκρασίας Τ, κάθε συρτάρι θα αντισταθεί 30 000 ανοίγοντας και τις διαδικασίες κλεισίματος χωρίς επιδείνωση που θα μπορούσε να είναι επιβλαβής στο ερμητικότητα της σφράγισης συρταριών.
Η συμμόρφωση θα ελεγχθεί μετά από τη διαδικασία χρησιμοποιώντας τη δοκιμή σύμφωνα με την πρόταση 9.
Τεχνικές παράμετροι:
Περιβάλλον σειράς, χρήσης, αρχής, δομών και χρήσης δειγμάτων | |
Δείγματα και περιορισμοί | Καταψύχοντας συσκευές (ψυγείο) |
Σκοποί δοκιμής | Χρησιμοποιείται για τη δοκιμή ζωής αντοχής των συναρμολογήσεων ή των οδηγών για τις πόρτες ή τα συρτάρια ψυγείων για να ελέγξει την αξιοπιστία των συναρμολογήσεων επίσης χρησιμοποιημένος για να βοηθήσει άλλες δοκιμές για την επαναλαμβανόμενη πόρτα που ανοίγει και διαδικασίες κλεισίματος, όπως το ξεπάγωμα εξετάστε και δοκιμή διαρροών ψυκτικών ουσιών |
Αρχή δοκιμής | Η μηχανή οδηγεί το χειριστή, που οδηγεί την πόρτα ή καλύπτει απορροφημένος από κενό sucker για να εναλλάξει με μια ορισμένη ταχύτητα, για να ελέγξει την αξιοπιστία της ενδασφαλίζοντας συσκευής. |
Δομή |
Ο εξοπλισμός διαιρείται σε ηλεκτρικό γραφείο ελέγχου (συμπεριλαμβανομένου του ρυθμιστή τάσης φορτίων), πλαίσιο και βραχίονα ρομπότ. |
Περιβάλλον λειτουργίας |
Παροχή ηλεκτρικού ρεύματος: AC220V±10%/50-60Hz, δύναμη: 6KW |
Απόδοση | |
Σταθμός δοκιμής |
Θέση δράσης περιστρεφόμενων πορτών |
Ηλεκτρική μέθοδος ελέγχου | Ευφυής ολοκληρωμένος έλεγχος PLC, ανθρώπου-μηχανής λειτουργία διεπαφών αφής 7 ίντσας |
Τρόπος κίνησης | Κίνηση σερβο μηχανών |
Μέθοδος στερέωσης δειγμάτων | Κενό sucker |
Ανοικτή/στενή ταχύτητα πορτών |
Δράση περιστρεφόμενων πορτών: 0-360°/s (1.5m/s), μπορεί να προετοιμαστεί |
Ανοικτή στενή γωνία πορτών | 0-90°, μπορεί να προετοιμαστεί |
Ανοίγοντας απόσταση πορτών συρταριών | 0100mm, μπορούν να προετοιμαστούν |
Χρόνοι δοκιμής | 0-999999 φορές, μπορεί να προετοιμαστεί |
Τάση φορτίων | 0-250V, διευθετήσιμα |
Στοιχείο δοκιμής και διαδικασία επεξεργασίας |
1. Δοκιμή αντοχής συσκευών συναρμολογήσεων πορτών ψυγείων Διαδικασία: Κενό sucker αυτόματο απορροφά την πόρτα- Ανοίξτε την πόρτα σε μια προετοιμασμένη γωνία με μια προετοιμασμένη ταχύτητα (45°)- κλείστε την πόρτα με την προετοιμασμένη ταχύτητα- Επανειλημμένα ανοίξτε και κλείστε την πόρτα μέχρι φθάνει στους χρόνους δοκιμής 2. Δοκιμή αντοχής πορτών συρταριών ψυγείων |
Συσκευή προστασίας ασφάλειας | |
Δύναμη | Προστασία διαρροής, υπερφόρτωση και προστασία βραχυκυκλώματος |
Μηχανή | Υπερφόρτωση, προστασία βραχυκυκλώματος |

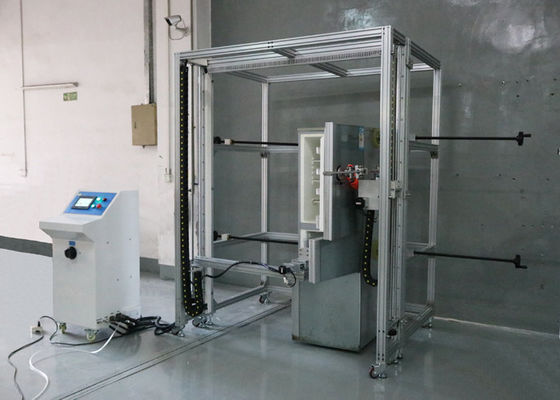

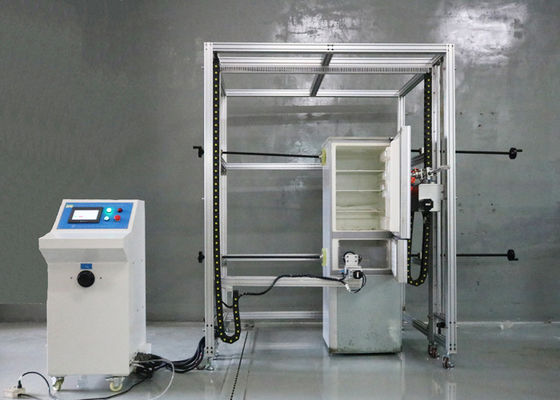

Άποψη εικόνων:
