Έλεγχος Β δάχτυλων εξοπλισμού δοκιμής προστασίας εισόδου νερού 37° IP2X

Έλεγχος Β δάχτυλων δοκιμής εξοπλισμού δοκιμής προστασίας εισόδου IEC60529 IP2X

Πρότυπα: Σχήμα IEC 61032 σχήμα 2, σχήματος 2A IEC60950, IEC60884, IEC60335, UL507, και UL1278 8.4.

Τυποποιημένη περιγραφή:

IEC60529

12.3 όροι αποδοχής

Η προστασία είναι ικανοποιητική εάν η επαρκής εκκαθάριση κρατιέται μεταξύ του ελέγχου πρόσβασης και των επικίνδυνων μερών.
Για τη δοκιμή του πρώτου χαρακτηριστικού αριθμού 1, ο έλεγχος πρόσβασης διάμετρος 50 χιλ. δεν θα περάσει εντελώς μέσω του ανοίγματος.
Για τη δοκιμή του πρώτου χαρακτηριστικού αριθμού 2, το ενωμένο δάχτυλο δοκιμής μπορεί να διαπεράσει στο μήκος 80 χιλ. του, αλλά το πρόσωπο στάσεων ( 50 χιλ.  20 χιλ.) δεν θα περάσει μέσω του ανοίγματος. Αρχικές από την ευθεία θέση, και οι δύο ενώσεις του δάχτυλου δοκιμής θα καμφθούν διαδοχικά μέσω
η γωνία μέχρι 90° όσον αφορά τον άξονα του γειτονεύοντας με τμήματος του δάχτυλου και θα τοποθετηθεί σε κάθε πιθανή θέση.
Δείτε το παράρτημα Α για την περαιτέρω διευκρίνιση.                                       Εξοπλισμός δοκιμής προστασίας εισόδου

15.3 όροι αποδοχής
Η προστασία είναι ικανοποιητική εάν η επαρκής εκκαθάριση κρατιέται μεταξύ του ελέγχου πρόσβασης και των επικίνδυνων μερών.
Στην περίπτωση της δοκιμής για το πρόσθετο γράμμα Β, το ενωμένο δάχτυλο δοκιμής μπορεί να διαπεράσει στο μήκος 80 χιλ. του, αλλά το πρόσωπο στάσεων (∅ 50 χιλ. × 20 χιλ.) δεν θα περάσει μέσω του ανοίγματος.                                  Εξοπλισμός δοκιμής προστασίας εισόδου
Αρχικές από την ευθεία θέση, και οι δύο ενώσεις του δάχτυλου δοκιμής θα καμφθούν διαδοχικά μέσω μιας γωνίας μέχρι 90° όσον αφορά τον άξονα του γειτονεύοντας με τμήματος του δάχτυλου και θα τοποθετηθούν σε κάθε πιθανή θέση.
Σε περίπτωση δοκιμών για τα πρόσθετα γράμματα Γ και Δ, ο έλεγχος πρόσβασης μπορεί να διαπεράσει στο πλήρες μήκος του, αλλά το πρόσωπο στάσεων δεν θα διαπεράσει πλήρως μέσω του ανοίγματος. Δείτε το παράρτημα Α για την περαιτέρω διευκρίνιση.                      Εξοπλισμός δοκιμής προστασίας εισόδου
Οι όροι για την επαλήθευση της επαρκούς εκκαθάρισης είναι ίδιοι με εκείνους που δίνονται τις 12.3.1, τις 12.3.2 και τις 12.3.3.

Εφαρμογή: Αυτός ο έλεγχος προορίζεται να ελέγξει τη βασική προστασία ενάντια στην πρόσβαση στα επικίνδυνα μέρη. Χρησιμοποιείται επίσης για να ελέγξει την προστασία ενάντια στην πρόσβαση με ένα δάχτυλο.

Δείγμα δοκιμής: Ευπρόσιτα ζωντανά μέρη περιφράξεων ή μηχανικά μέρη.

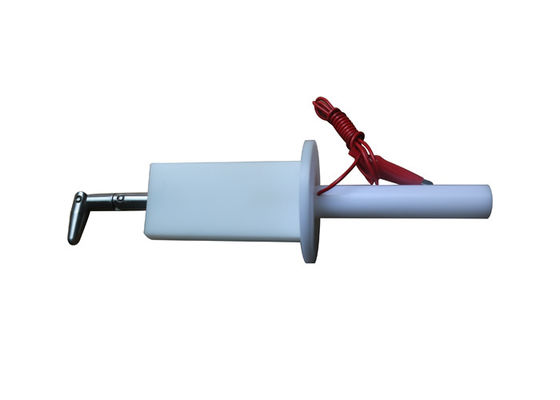

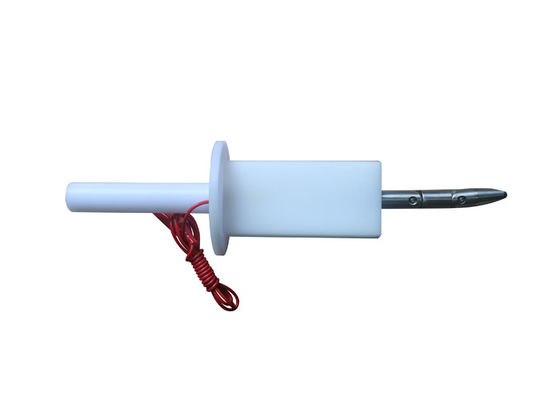

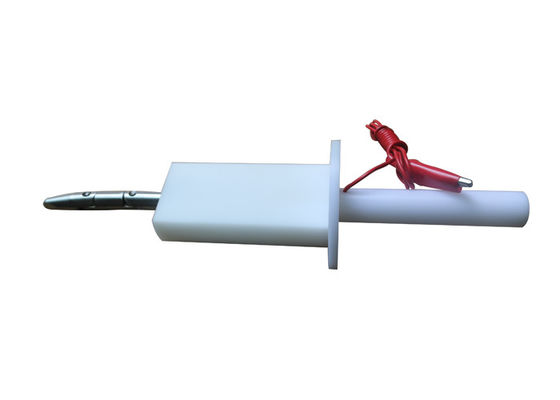

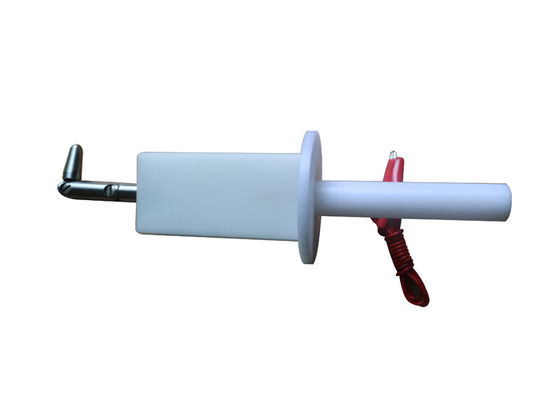

Χαρακτηριστικό γνώρισμα: Αυτός ο έλεγχος δάχτυλων δοκιμής αποτελείται από το dito, το δάχτυλο, τη βάση και τη μονωμένη λαβή που μιμείται τα χαρακτηριστικά του ανθρώπινου χεριού. Έχει δύο κινητές ενώσεις, οι οποίες μπορούν να καμφθούν σε 90°. Εξατομικεύσιμος: μπορεί να χρησιμοποιηθεί για την αντι-ηλεκτρική δοκιμή κλονισμού όταν εξοπλίζεται με τα pluggable βουλώματα μπανανών και το συνδετήρα amphenol στο τέλος της λαβής, ή χρησιμοποιημένος για τη δοκιμή προστασίας περιφράξεων όταν ανοικτή περασμένη κλωστή τρύπα M6 στο τέλος της λαβής (που συνδέεται με το δυναμόμετρο τραβήγματος και ώθησης).

Παράμετροι (χιλ.):
