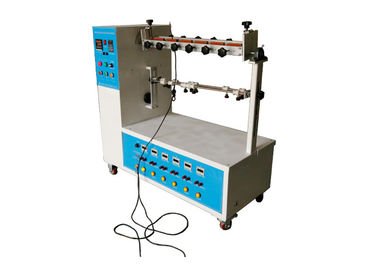

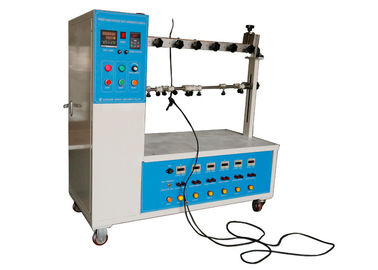

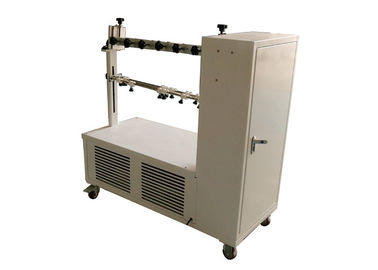

Σχήμα 21 σκοινί 999999 βουλωμάτων συσκευές δοκιμής ευελιξίας

Σχήμα 21 σκοινί 999999 βουλωμάτων συσκευές δοκιμής ευελιξίας

Σχήμα 21 σκοινί 999999 βουλωμάτων συσκευές δοκιμής ευελιξίας
Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Σχήμα 21 σκοινί 999999 βουλωμάτων συσκευές δοκιμής ευελιξίας
Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: HongCe
Πιστοποίηση: Calibration certificate(cost additional)
Αριθμό μοντέλου: HC9919
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: κοντραπλακέ
Χρόνος παράδοσης: 30 ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 10 σύνολα το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Σταθμοί δοκιμής: 6 σταθμοί χρόνοι κάμψης: 1-999999 (διευθετήσιμος).
Ποσοστό κάμψης: 10~60 περιστροφές/λεπτό (διευθετήσιμες) Βάρη: 10N/20N*6
Υψηλό φως:

Σχήμα 21 συσκευές δοκιμής ευελιξίας

,

6 συσκευές δοκιμής ευελιξίας σταθμών

Σχήμα 21 IEC 60884-1 συσκευές δοκιμής ευελιξίας σκοινιού βουλωμάτων με τον έλεγχο κουμπιών 6 σταθμών



Πρότυπα:

Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 23,4, σχήμα 21 γενικών απαιτήσεων”



Τυποποιημένη περιγραφή:

Τα μη-Rewirable βουλώματα και οι μη-rewirable φορητές υποδοχή-έξοδοι θα σχεδιαστούν κατά τέτοιο τρόπο ώστε το εύκαμπτο καλώδιο προστατεύεται από την υπερβολική κάμψη όπου εισάγει το εξάρτημα.



Οι φρουρές παρεχόμενες για το σκοπό αυτό θα είναι μόνωσης του υλικού και θα καθοριστούν κατά τρόπο αξιόπιστο.



Η συμμόρφωση ελέγχεται από την επιθεώρηση και από μια δοκιμή κάμψης που γίνεται με τη βοήθεια μιας συσκευής όπως φαίνεται στο σχήμα 21.



Η δοκιμή γίνεται στα νέα δείγματα.

Το δείγμα καθορίζεται στο ταλαντεμένος μέλος των συσκευών έτσι ώστε, όταν είναι στη μέση του ταξιδιού του, ο άξονας του εύκαμπτου καλωδίου, όπου εισάγει το δείγμα, είναι κάθετος και περνά μέσω του άξονα της ταλάντωσης.



Τα δείγματα με τα επίπεδα σκοινιά τοποθετούνται έτσι ώστε ο σημαντικότερος άξονας του τμήματος είναι παράλληλος στον άξονα της ταλάντωσης.



Το εξάρτημα θα καθοριστεί στις συσκευές δοκιμής με τον ακόλουθο τρόπο:

– βουλώματα: από τις καρφίτσες

– φορητές υποδοχή-έξοδοι: σε μια απόσταση 4 χιλ. σε 5 χιλ. στην κατεύθυνση του εύκαμπτου καλωδίου, από το πρόσωπο δέσμευσης ένα βούλωμα δοκιμής που έχει τις μέγιστες διαστάσεις θα παρεμβληθεί στη φορητή υποδοχή-έξοδο κατά τη διάρκεια της δοκιμής.



Το εξάρτημα, από την παραλλαγή της απόστασης μεταξύ του καθορίζοντας μέρους του ταλαντεμένος μέλους και του άξονα της ταλάντωσης, τοποθετείται έτσι ώστε το εύκαμπτο καλώδιο κάνει την ελάχιστη πλευρική μετακίνηση όταν κινείται το ταλαντεμένος μέλος των συσκευών δοκιμής πέρα από το πλήρες ταξίδι του.



Το εύκαμπτο καλώδιο φορτώνεται με μια μάζα έτσι ώστε η δύναμη που εφαρμόζεται είναι

– 20 Ν για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή που υπερβαίνει 0,75 χιλ. 2

– 10 Ν για άλλα εξαρτήματα.



Έναν τρέχοντα ίσο στο εκτιμημένο ρεύμα του βοηθητικού ή ακόλουθου ρεύματος, οποιοσδήποτε είναι ο χαμηλότερος, περνούν μέσω των αγωγών:

– 16 Α για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή μεγαλύτερη από 0,75 χιλ.2

– 10 Α για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική έκταση 0,75 χιλ.2

– 2,5 Α για τα εξαρτήματα με τα εύκαμπτα καλώδια που έχουν μια ονομαστική διατομική περιοχή λιγότερο από 0,75 χιλ.2.



Η τάση μεταξύ των αγωγών είναι ίση με την εκτιμημένη τάση του δείγματος.



Το ταλαντεμένος μέλος κινείται μέσω μιας γωνίας 90° (45° και στις δύο πλευρές της κατακορύφου), του αριθμού κάμψεων που είναι 10 000 και το ποσοστό 60/min.



Τα δείγματα με τα κυκλικά εύκαμπτα καλώδια τμημάτων γυρίζουν μέσω 90° στο ταλαντεμένος μέλος μετά από 5 000 κάμψεις τα δείγματα με τα επίπεδα εύκαμπτα καλώδια κάμπτονται μόνο σε μια κάθετο κατεύθυνσης στο αεροπλάνο που περιέχει τους άξονες των αγωγών.



Κατά τη διάρκεια της δοκιμής κάμψης, θα υπάρξει

– καμία διακοπή του ρεύματος,

– κανένα βραχυκύκλωμα μεταξύ των αγωγών.



Μετά από τη δοκιμή, η φρουρά, ενδεχομένως, δεν θα έχει χωρίσει από το σώμα και η μόνωση του εύκαμπτου καλωδίου δεν θα παρουσιάσει κανένα σημάδι του γδαρσίματος ή της ένδυσης τα σπασμένα σκέλη των αγωγών δεν θα έχουν διαπερνήσει τη μόνωση τόσο μακριά ώστε να γίνουν προσιτά.



Εφαρμογή:

Αυτή η συσκευή χρησιμοποιείται για τη δοκιμή τις ιδιότητες κάμψης των μη-rewirable βουλωμάτων (τερματικά) και οι μη-rewirable φορητές υποδοχή-έξοδοι, ελέγχουν τη δύναμη κούρασης του καλωδίου τροφοδοσίας και του σακακιού.



Δείγμα δοκιμής:



Μη-Rewirable βουλώματα και μη-rewirable φορητές υποδοχή-έξοδοι



Χαρακτηριστικό γνώρισμα:

Η ταχύτητα που μειώνει τη μηχανή ελέγχει την ασταθή δομή γλιστρώντας φραγμών για να κάνει την εναλλασσόμενη κίνηση, οι αριστερές και δεξιές γωνίες κάμψης ρυθμίζονται με τη χειρωνακτική κλίμακα, και το αυτόματο πρότυπο οθόνης αφής ρύθμισης γωνίας μπορεί να προσαρμοστεί.

Ο ελεγκτής αυτόματο κλείσιμο όταν θα προετοιμάσει τους χρόνους δοκιμής που ολοκληρώνονται.



Παράμετροι:

Παροχή ηλεκτρικού ρεύματος AC220V, 60Hz
Αριθμοί σταθμών δοκιμής 6, με 6 σύνολα σφιγκτηρών
Αριθμοί χρόνων κάμψης 1-999999 (διευθετήσιμος). Με 6 ανεξάρτητους μετρητές που αντιστοιχούν σε κάθε σταθμό, και υπάρχει ένας γενικός μετρητής
Ποσοστό κάμψης 10~60 περιστροφές/λεπτό (διευθετήσιμες)
Γωνίες κάμψης Γωνία στροφέων και στις δύο πλευρές για 45°, 60°, 90°
Συνδέοντας καλώδια δειγμάτων 6 PC
Βάρη 10N/20N*6 (το βάρος UL113g και 284g)
Σπάζοντας ένδειξη Επίδειξη δεικτών
Διαστάσεις L*W*H=870mm *610mm* 820mm



Μηχανική θεωρία

Ο ασταθής φραγμός στο κιβώτιο ταχυτήτων μείωσης οδηγείται με το ηλεκτρικό κινητήρα για να κάνει τη δράση εναλλαγής.
