| Μήκος εκκρεμών: | 1000mm | Εντυπωσιακό στοιχείο: | 200g |
|---|---|---|---|
| Να τοποθετήσει - υποστήριγμα: | 10±1 κλ | Διάμετρος εκκρεμών: | 9mm |
| Υψηλό φως: | εξοπλισμός δοκιμής αντίκτυπου,μηχανή δοκιμής αντίκτυπου εκκρεμών |
||

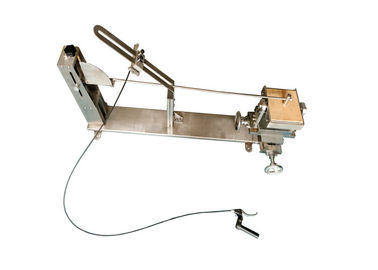

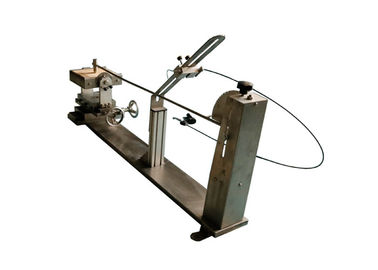

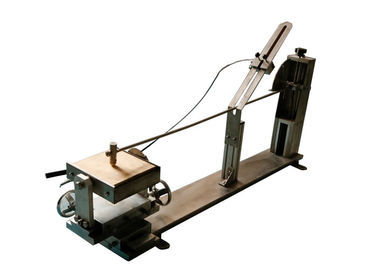

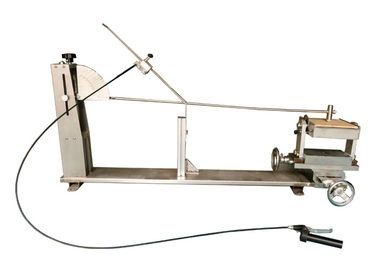

Χαμηλές συσκευές 9mm χειρωνακτική απελευθέρωση 1000mm δοκιμής σφυριών ενεργειακών εκκρεμών μηχανών δοκιμής αντίκτυπου σωλήνων χάλυβα εκκρεμές
Πρότυπα:
Iec60068-2-75 περιβαλλοντική δοκιμή – μέρος 2: Δοκιμές – δοκιμή EH: Πρόταση 5 δοκιμή Eha δοκιμών σφυριών: Σφυρί εκκρεμών Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση 24,1, σχήμα 22-26 γενικών απαιτήσεων”
Τυποποιημένη περιγραφή:
Η συσκευή δοκιμής αποτελείται βασικά από ένα εκκρεμές που περιστρέφεται στο ανώτερο όριό της με τέτοιο τρόπο ώστε να κρατηθεί σε ένα κάθετο επίπεδο. Ο άξονας του άξονα είναι σε 1 000 χιλ. επάνω από το σημείο μέτρησης. Το εκκρεμές αποτελείται από έναν ονομαστικά άκαμπτο βραχίονα και από ένα εντυπωσιακό στοιχείο που συμμορφώνεται με τις απαιτήσεις του πίνακα 1.
Για τη δοκιμή βαριά, ογκώδη ή δύσκολη να χειριστεί τα δείγματα, ένα φορητό εκκρεμές μπορεί να χρησιμοποιηθεί. Θα συμμορφωθεί με την ανωτέρω περιγραφή αλλά ο άξονάς του μπορεί να καθοριστεί άμεσα στο δείγμα ή σε μια κινητή δομή. Σε αυτήν την περίπτωση, θα εξασφαλιστεί ότι, πριν από τις δοκιμές, ο άξονας του εκκρεμούς είναι οριζόντιος, ότι ο καθορισμός του είναι αρκετά άκαμπτος, και ότι το σημείο αντίκτυπου είναι στο κάθετο επίπεδο που περνά μέσω του άξονα.
Σε όλες τις περιπτώσεις, όταν απελευθερώνεται το εκκρεμές, θα επιτραπεί για να πέσει μόνο υπό την επήρεια βαρύτητας δύναμη.
Συσκευές δοκιμής για τα severities που δεν υπερβαίνουν 1 J
Το εντυπωσιακό στοιχείο περιλαμβάνει ένα σώμα χάλυβα με ένα ένθετο πολυαμιδίων που έχει ένα ημισφαιρικό πρόσωπο. Η συνδυασμένη μάζα της είναι 200 γ (1 50 γ) ± 1 γ έτσι ώστε η ισοδύναμη μάζα συμμορφώνεται με τον πίνακα 1. Το παράρτημα Δ δίνει ένα παράδειγμα μιας συσκευής δοκιμής.
Το σχήμα D.1 παρουσιάζει ένα παράδειγμα μιας συσκευής δοκιμής σφυριών εκκρεμών για τις ενέργειες που δεν υπερβαίνουν 1 J. Το εντυπωσιακό στοιχείο συμμορφώνεται με 5.2.2 και το σχήμα D.2. Ο βραχίονας είναι ένας σωλήνας χάλυβα με μια εξωτερική διάμετρο 9 χιλ. (ονομαστικών), και ένα πάχος τοίχων 0,5 χιλ. (ονομαστικών).
Τα δείγματα τοποθετούνται σε ένα φύλλο του κοντραπλακέ παχύ και 1 75 χιλ. τετράγωνο 8 χιλ., κατά προτίμηση σύμφωνα με το ISO 1 098, εξασφαλισμένος στις τοπ και κατώτατες άκρες του σε ένα άκαμπτο υποστήριγμα, που είναι μέρος του να τοποθετήσει προσαρτήματος, όπως φαίνεται για παράδειγμα στο σχήμα D.3. Το να τοποθετήσει προσάρτημα έχει μια μάζα 1 0 κλ ± 1 κλ και τοποθετείται σε ένα άκαμπτο πλαίσιο με τη βοήθεια των αξόνων. Το πλαίσιο ο ίδιος καθορίζεται σε έναν στερεό τοίχο.
Το σχέδιο του μονταρίσματος είναι τέτοιο που
a) το δείγμα μπορεί να τοποθετηθεί έτσι ώστε το σημείο του αντίκτυπου βρίσκεται στο κάθετο επίπεδο μέσω του άξονα του άξονα εκκρεμών,
b) το δείγμα μπορεί να κινηθεί οριζόντια και να γυρίσουν για μια κάθετο άξονα στην επιφάνεια του κοντραπλακέ,
c) το κοντραπλακέ μπορεί να γυρίσουν για έναν κάθετο άξονα.
Τα δείγματα τοποθετούνται στο κοντραπλακέ όπως στην κανονική υπηρεσία. Όπου δεν είναι δυνατό να τοποθετηθεί το δείγμα άμεσα στο κοντραπλακέ, ένας κατάλληλος προσαρμοστής πρέπει να οριστεί από τη σχετική προδιαγραφή. Ένα παράδειγμα ενός προσαρμοστή για τους flush-type διακόπτες παρουσιάζεται στο σχήμα D.4, και ένα παράδειγμα ενός προσαρμοστή για τους κατόχους λαμπτήρων παρουσιάζεται στο σχήμα D.5.
Εφαρμογή:
Αυτή η συσκευή είναι κατάλληλη για τη μηχανική δοκιμή δύναμης στα βουλώματα και τις υποδοχή-εξόδους, να τοποθετήσει τύπων επιφάνειας τα παράθυρα, τους αδένες βιδών, τις καλύψεις αδένων, το διακόπτη και άλλα ηλεκτρικά εξαρτήματα για την οικογένεια και παρόμοιους λόγους.
Δείγμα δοκιμής:
Βουλώματα και υποδοχή-έξοδοι, να τοποθετήσει τύπων επιφάνειας παράθυρα, αδένες βιδών, καλύψεις αδένων, διακόπτης και άλλα ηλεκτρικά εξαρτήματα.
Χαρακτηριστικό γνώρισμα:
Το μοντάρισμα - το υποστήριγμα μπορεί να κινηθεί πάνω-κάτω, αημένη και σωστή κίνηση, και η γωνία αντίκτυπου μπορεί να ρυθμιστεί. Η συσκευή είναι μια χαμηλή συσκευή αντίκτυπου ενεργειακών εκκρεμών για 2J και κατωτέρω.
Παράμετροι:
1. Εκκρεμές: Μήκος: 1000mm εξωτερική διάμετρος: 9mm πάχος τοίχων σωλήνων χάλυβα: 0.5mm υλικό: χάλυβας βάρος: 100±1g
2. Να τοποθετήσει - υποστήριγμα: βάρος: 10±1 κλ τίθεται και η οριζόντια κατεύθυνση και η κάθετη κατεύθυνση μπορούν να ρυθμιστούν. Ολόκληρο το υποστήριγμα μπορεί να είναι 90°through ο άξονας περιστροφής.
3. Εντυπωσιακό στοιχείο: 150g, ισοδύναμη μάζα 200g. (εντυπωσιακό στοιχείο 200g για την επιλογή).
4. Ύψος του πίνακα πτώσης
| Energy/J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Ισοδύναμη μάζα το /kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0 .25 | 0,5 | 1.7 | 5 | 5 | 10 |
| Ύψος ±1%mm πτώσης | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
