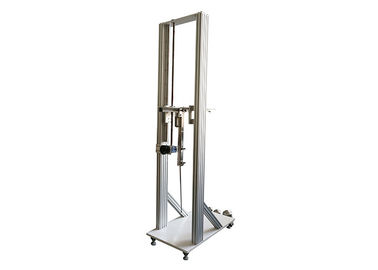

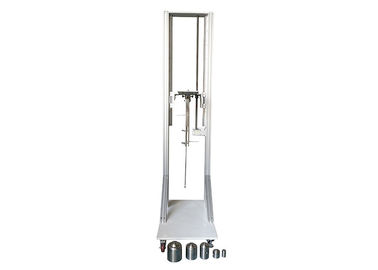

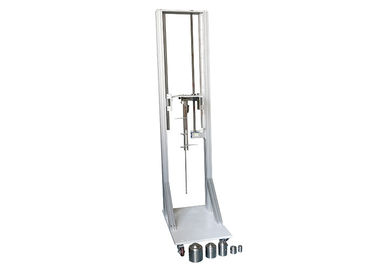

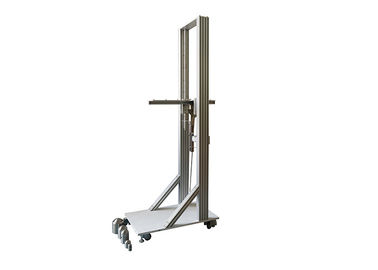

Υψηλής ενέργειας εξοπλισμός δοκιμής αντίκτυπου σφυριών 50J εκκρεμών

Υψηλής ενέργειας εξοπλισμός δοκιμής αντίκτυπου σφυριών 50J εκκρεμών

High Energy Pendulum Hammer 50J  Impact Testing Equipment
High Energy Pendulum Hammer 50J  Impact Testing Equipment

Λεπτομέρειες:

Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: HongCe
Πιστοποίηση: calibration certificate
Αριθμό μοντέλου: HC9921A

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Negotiatable
Συσκευασία λεπτομέρειες: κοντραπλακέ
Χρόνος παράδοσης: 25 ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10 καθορισμένο /month
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Ανοξείδωτο Στοιχείο αντίκτυπου: 2,5,10,20,50J προαιρετικός
Ύψος πτώσης: 2001200mm Γωνία εκκρεμών: 0-90 ° διευθετήσιμο
Όνομα προϊόντων: Συσκευές δοκιμής σφυριών εκκρεμών Εξουσιοδότηση: 1 έτος
Πρότυπα: IEC60068-2-75, IEC62262 Χρήση: μηχανή δοκιμής αντίκτυπου
Υψηλό φως:

impact test equipment

,

pendulum impact testing machine

Αντίκτυπου εξεταστικά στοιχεία αντίκτυπου ανοξείδωτου συσκευών δοκιμής σφυριών εκκρεμών μηχανών υψηλής ενέργειας



Πρότυπα:

Iec60068-2-75 περιβαλλοντική δοκιμή – μέρος 2: Δοκιμές – δοκιμή EH: Πρόταση 5 δοκιμή Eha δοκιμών σφυριών: Σφυρί εκκρεμών, βαθμοί IEC62262 της προστασίας που παρέχονται από τα συνημμένα για τον ηλεκτρικό εξοπλισμό ενάντια στις εξωτερικές μηχανικές επιδράσεις (κώδικας IK)



Τυποποιημένη περιγραφή:

Η συσκευή δοκιμής αποτελείται βασικά από ένα εκκρεμές που περιστρέφεται στο ανώτερο όριό της με τέτοιο τρόπο ώστε να κρατηθεί σε ένα κάθετο επίπεδο. Ο άξονας του άξονα είναι σε 1 000 χιλ. επάνω από το σημείο μέτρησης. Το εκκρεμές αποτελείται από έναν ονομαστικά άκαμπτο βραχίονα και από ένα εντυπωσιακό στοιχείο που συμμορφώνεται με τις απαιτήσεις του πίνακα 1.

Για τη δοκιμή βαριά, ογκώδη ή δύσκολη να χειριστεί τα δείγματα, ένα φορητό εκκρεμές μπορεί να χρησιμοποιηθεί. Θα συμμορφωθεί με την ανωτέρω περιγραφή αλλά ο άξονάς του μπορεί να καθοριστεί άμεσα στο δείγμα ή σε μια κινητή δομή. Σε αυτήν την περίπτωση, θα εξασφαλιστεί ότι, πριν από τις δοκιμές, ο άξονας του εκκρεμούς είναι οριζόντιος, ότι ο καθορισμός του είναι αρκετά άκαμπτος, και ότι το σημείο αντίκτυπου είναι στο κάθετο επίπεδο που περνά μέσω του άξονα.

Σε όλες τις περιπτώσεις, όταν απελευθερώνεται το εκκρεμές, θα επιτραπεί για να πέσει μόνο υπό την επήρεια βαρύτητας δύναμη.



Εφαρμογή:

Ισχύει να εξετάσει το μηχανικό βαθμό δύναμης σύγκρουσης όταν συγκρούονται τα κοχύλια ηλεκτρικού εξοπλισμού εξωτερικά αντικείμενα.



Δείγμα δοκιμής:

Το κοχύλι του ηλεκτρικού ενεργειακού μετρώντας γραφείου, του τηλεφωνικού κέντρου καλωδίων υποσταθμών και του κιβωτίου συνδέσεων καλωδίων και του παρόμοιου εξοπλισμού.



Χαρακτηριστικό γνώρισμα:

Το πλαίσιο αυτής της συσκευής ενώνεται στενά από το ανοξείδωτο, η δομή είναι συμπαγής και ανθεκτική. Τα να τοποθετήσουν υποστηρίγματα μπορούν να ρυθμιστούν πάνω-κάτω, και η γωνία αντίκτυπου είναι 0-90 ° διευθετήσιμο, ολόκληρη η συσκευή δοκιμής είναι εύκολο να χρησιμοποιηθεί. Η συσκευή είναι μια υψηλής ενέργειας συσκευή αντίκτυπου εκκρεμών για 2J και ανωτέρω.



Παράμετροι:

Γωνία ράβδων εκκρεμών 0-90 ° διευθετήσιμο, επίδειξη κλίμακας
Μήκος ράβδων εκκρεμών

1000mm.

φ9 χρησιμοποιείται για 1J και 2J, φ15.9 χρησιμοποιείται για 5J, 10J, 20J και 50J

Στοιχεία αντίκτυπου 2J, 5J, 10J, 20J, 50J
Ύψος αντίκτυπου 200mm~1200mm διευθετήσιμα




Ενέργεια αντίκτυπου, ισοδύναμοι μάζα και πίνακας ύψους πτώσης:

Energy/J 2 5 10 20 50
Ισοδύναμη μάζα κλ (±2%) 0,5 1.7 5 5 10
Ύψος της πτώσης mm±1% 400 300 200 400 500




Σχέση μεταξύ του κώδικα IK και του ενεργειακού πίνακα αντίκτυπου:

IK κώδικας IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Αντίκτυπος energy/J * 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20





Μηχανικές αρχές:

Αυτή η συσκευή σχεδιάζεται και κατασκευάζεται σύμφωνα με το IEC 60068-2-75, το μπροστινό μέρος της ράβδου εκκρεμών συνδέεται με το χτύπημα των στοιχείων, ρυθμίζει τη ράβδο εκκρεμών σε ένα ορισμένο ύψος και την απελευθερώνει, κατόπιν η ταλάντευση ράβδων εκκρεμών για να προσκρούσει ελεύθερα στην επιφάνεια δειγμάτων δοκιμής μέσα καθορίζει την περιοχή. Τα διαφορετικά ισοδύναμα μαζικά εντυπωσιακά στοιχεία αντιστοιχούν στις διαφορετικές ενέργειες αντίκτυπου, και ισχύουν για τη διαφορετική δοκιμή δύναμης περιφράξεων ηλεκτρικού εξοπλισμού.



Υψηλής ενέργειας εξοπλισμός δοκιμής αντίκτυπου σφυριών 50J εκκρεμών 0Υψηλής ενέργειας εξοπλισμός δοκιμής αντίκτυπου σφυριών 50J εκκρεμών 1
