| Βάρη: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Ύψος δοκιμής: | 260, 280, 300, 320mm |
|---|---|---|---|
| Διάμετρος ferrule της τρύπας: | 6.5, 9.5, 13, 14.5mm | χρόνοι δοκιμής: | 0~9999 |
| Διάμετρος gyration: | 75mm | Ποσοστό δοκιμής: | 10±2 περιστροφή/λεπτό |
| Υψηλό φως: | ηλεκτρικός ελεγκτής υποδοχών,ηλεκτρικός ελεγκτής βουλωμάτων |
||

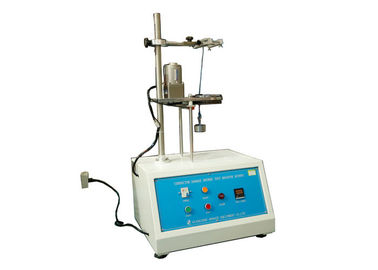

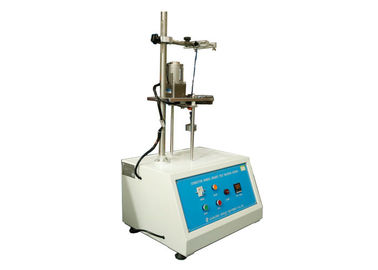

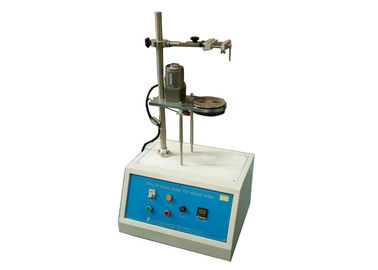

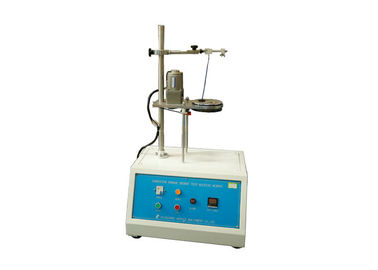

10±2 σχήμα 11 ποσοστού IEC60884 δοκιμής περιστροφής/λεπτό συσκευή δοκιμής για τη ζημία στον ενιαίο λειτουργώντας σταθμό αγωγών
Πρότυπα:
Βουλώματα και υποδοχή-έξοδοι IEC 60884-1 “για την οικογένεια και παρόμοιους λόγους – μέρος 1: Πρόταση γενικών απαιτήσεων” 12.2.2, 12.3.10 και σχήμα 11
Εφαρμογή:
Είναι χρήση για να ελέγξει εάν τα τερματικά με τη βίδα και τα screwless τερματικά μπορούν αρκούδες η δύναμη μηχανισμών κάτω από την κανονική λειτουργία. Κυρίως χρήση για να κρίνει εάν το σχέδιο και η δομή των τερματικών στερέωσης βιδών καλύπτουν την απαίτηση του σφιγκτήρα οι αγωγοί χωρίς υπερβολική ζημία.
Δείγμα δοκιμής:
Τερματικά βιδών και screwless τερματικά
Παράμετροι:
| Πρότυπο | HC9903 |
| Ποσοστό δοκιμής | 10±2 περιστροφή/λεπτό |
| Διάμετρος gyration | 75mm |
| Χρόνοι δοκιμής | 0~9999 |
| Βάρη | 0,3, 0,4, 0,7, 0,9, 1.4kg |
| Ύψος δοκιμής | 260, 280, 300, 320mm |
| Διάμετρος ferrule της τρύπας | 6.5, 9.5, 13, 14.5mm |
| Πρότυπα | IEC60884-1, IEC60669-1 |
Κανονική δοκιμή
1. Ρύθμιση κλίμακας: Ξεκλειδώστε το σταθερό καρύδι της θέσης κλίμακας, ρυθμίστε το προσάρτημα στο απαραίτητο ύψος για τη δοκιμή και το καθορίστε.
2. Κεντρική ρύθμιση: χρησιμοποιήστε το σφυρί καλωδίων για να βρείτε το κέντρο της περιστροφικής πλάκας. Εδώ πρέπει να αντιστοιχούμε στη μορφή του δείγματος, έτσι ώστε το leading-out τερματικό του δείγματος είναι ευθυγράμμιση.
3. Εγκατάσταση δειγμάτων.
3.1. Τα τερματικά σύνδεσης συνδέονται με τα αντίστοιχα καλώδια, και το σφιγκτήρα και καθορίζουν τα κοu'φώματα μετά από να εγκαταστήσουν.
3.2. Το καλώδιο είναι κατευθείαν στον αντίστοιχο δακτύλιο και εγκαθιστά το αντίστοιχο αντίβαρο.
3.3. Πίνακας σύγκρισης του βάρους, του ύψους και του δακτυλίου όπως κατωτέρω:
| Ονομαστική διατομική περιοχή του αγωγού (χιλ. ²) | Διάμετρος της τρύπας δακτυλίων (χιλ.) | Ύψος (χιλ.) | Μάζα για τον αγωγό (κλ) |
| 0,5 | 6.5 | 260 | 0,3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0,9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
|
|||
4. Κανονικά βήματα δοκιμής:
4.1. Προετοιμασμένος χρόνος】 σύμφωνα με τις τυποποιημένες απαιτήσεις, Τύπος δοκιμής 【 4.2. Το κουμπί έναρξης】 Τύπου 【, οι ενάρξεις συσκευών που τρέχουν, η περιστροφική πλάκα περιστρέφεται σε ένα ποσοστό του 10r/min., μετά από να φθάσει στο χρόνο】, η αυτόματη στάση δοκιμής 【δοκιμής και με την υγιή υπαγόρευση. 4.3. Πιέστε το κίτρινο κουμπί αναστοιχειοθέτησης για να αφαιρέσετε την υπαγόρευση φωνής. Αφότου ολοκληρώνεται η δοκιμή, ο διακόπτης του διακόπτη πρέπει να τραβεί κάτω και να κόψει την παροχή ηλεκτρικού ρεύματος. 4.4. Συμπέρασμα: Κατά τη διάρκεια της δοκιμής, ο αγωγός ούτε θα γλιστρήσει από τη μονάδα στερέωσης ούτε θα σπάσει κοντά στη μονάδα στερέωσης, ούτε ο αγωγός θα βλαφθεί με τέτοιο τρόπο ώστε να το καταστήσει ακατάλληλο για την περαιτέρω χρήση.
